Электропотенциальный трещиномер 281М портативный
Электропотенциальный трещиномер 281М портативный

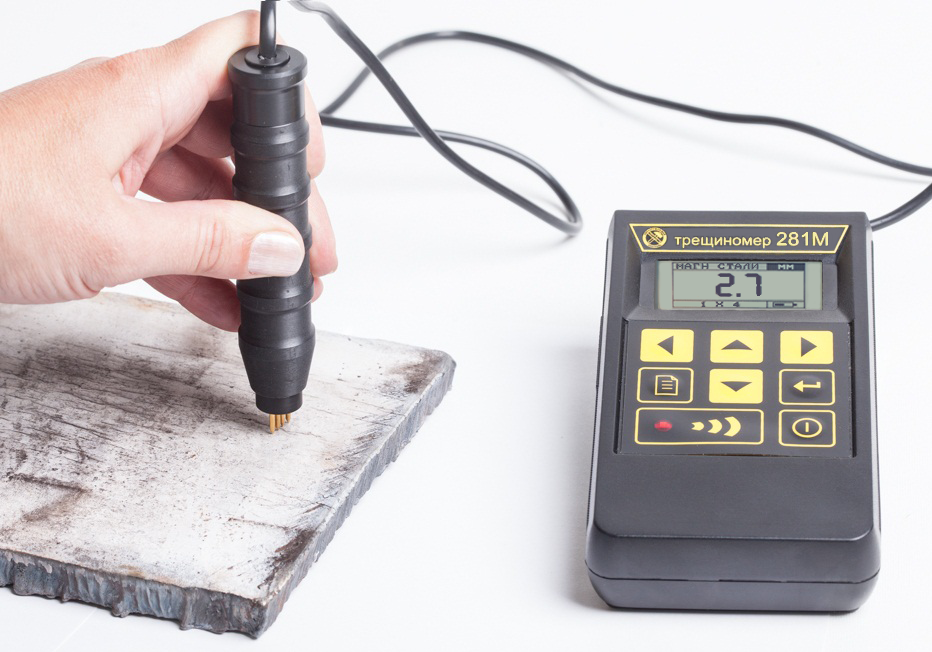

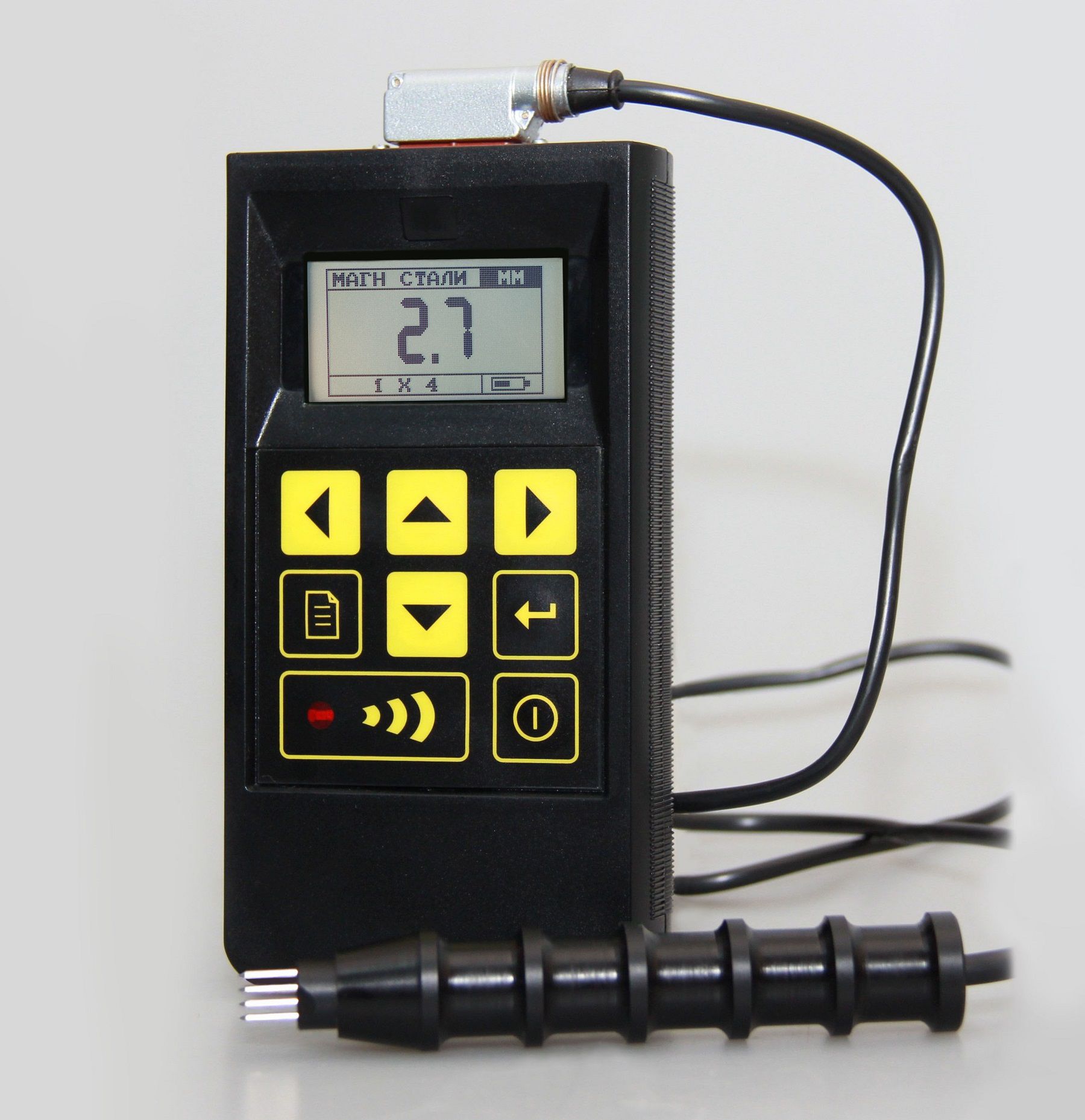

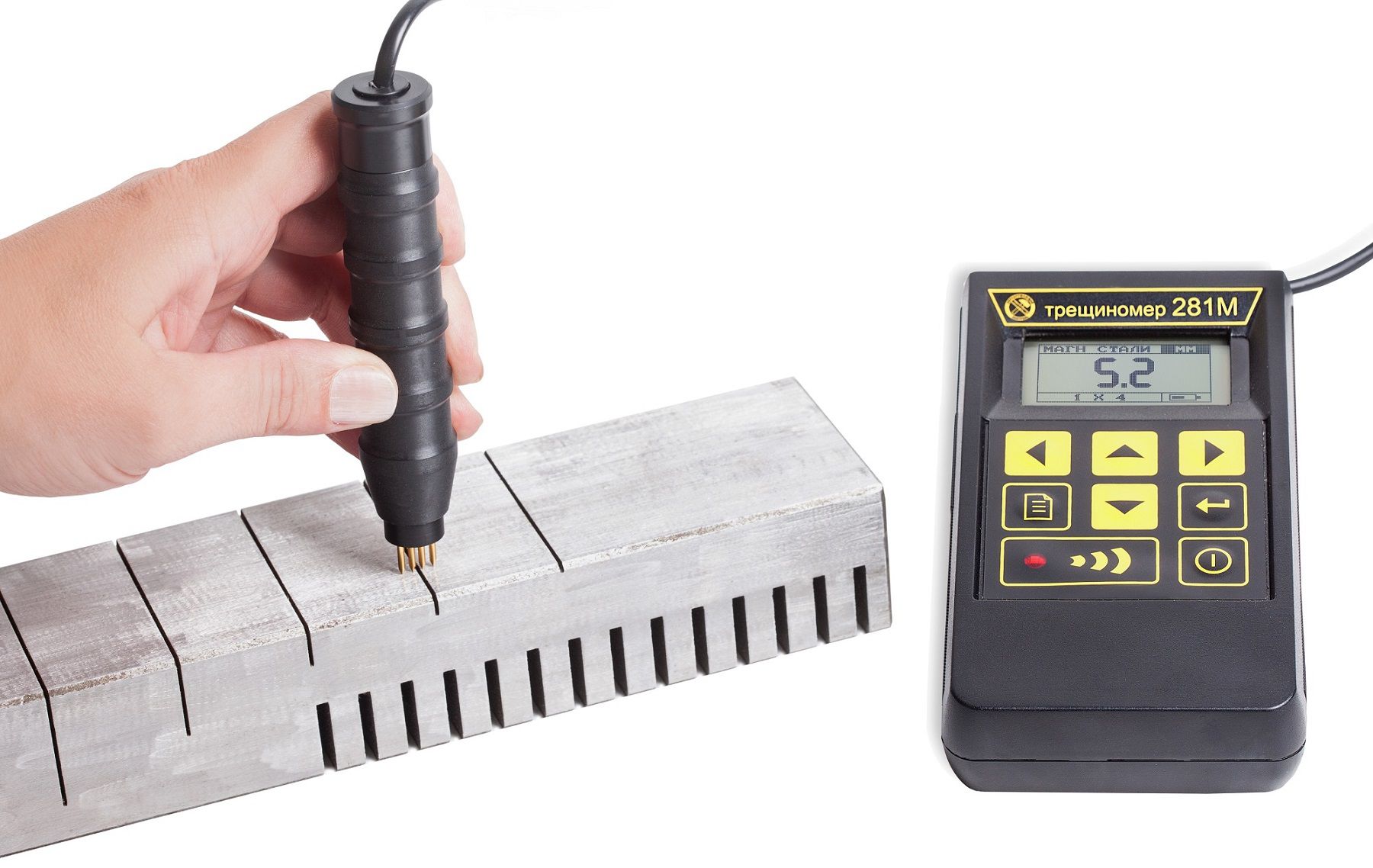

  • Трещиномер 281М - это высокоточный портативный прибор для измерения глубины трещин, выходящих на поверхность изделий из ферромагнитных металлов и сплавов (в т.ч. нержавейки, дюраля), предварительно обнаруженных каким-либо другим методом.

    В трещиномере реализуется электропотенциальный метод на переменном токе, который позволяет оперативно и намного точнее определить глубину трещины, чем при традиционных методах контроля (ультразвуковом и вихретоковом).

    Особенно эффективно применение прибора совместно с производительными методами выявления трещин: магнитно-порошковым, вихретоковым, капиллярным и другими.

    Типовые объекты контроля:

    • валы, валки, прокатные станы;
    • трубы, трубопроводы, нефте-газопроводы;
    • сосуды давления;
    • объекты энергетического производства;
    • детали конструкций, машин и механизмов.

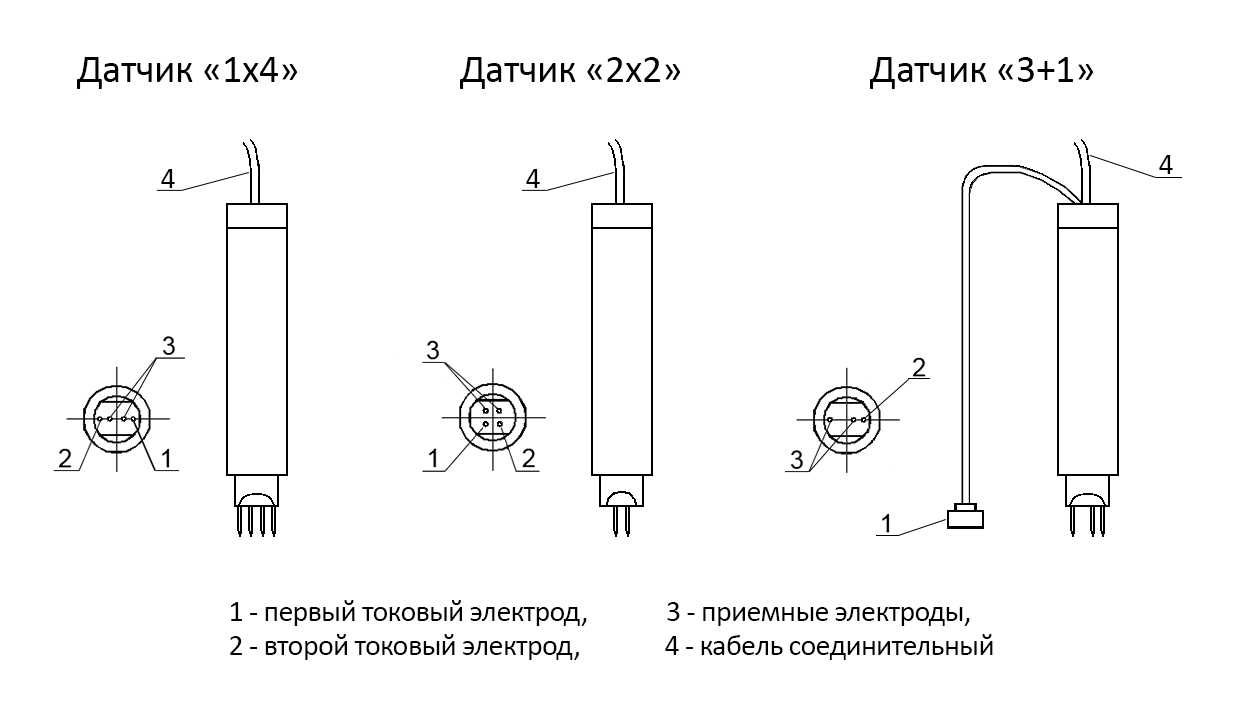

    Датчики трещиномера

    Схема датчика Тип Конструкция Диапазон измерений глубины трещин Особенности

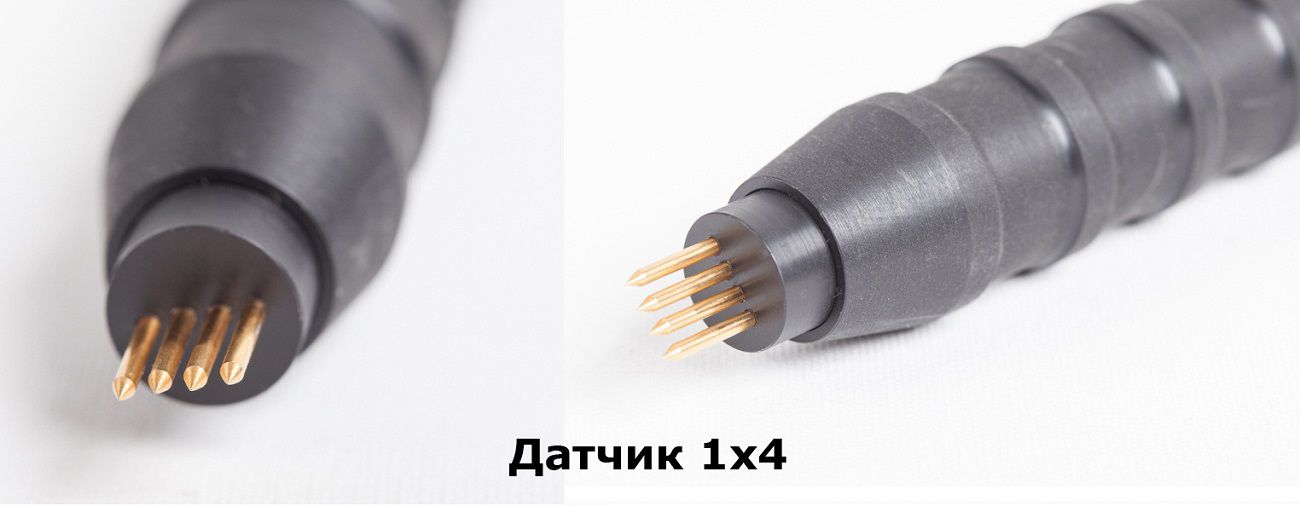

    Датчик «1х4» к трещиномеру 281М-расположение электродов" title="Датчик «1х4» к трещиномеру 281М-расположение электродов «1х4» 4 электрода расположены в 1 ряд  от 0,5 до 20 мм Наиболее универсальный датчик. Входит в штатный комплект поставки.
    Датчик «2х2» к трещиномеру 281М-расположение электродов" title="Датчик «2х2» к трещиномеру 281М-расположение электродов «2х2» 4 электрода расположены в 2 ряда  от 0,5 до 20 мм Предназначен для работы в труднодоступных местах (тонкие валы, галтельные переходы).
    Датчик «3+1» к трещиномеру 281М-расположение электродов" title="Датчик «3+1» к трещиномеру 281М-расположение электродов «3+1»

    4 электрода:

    - 3 расположены в 1 ряд
    - 1 токовый электрод вынесен    		 от 5 до 100 мм Датчик с выносным токовым электродом. Контроль изделий из ферромагнитных материалов (нержавеющие стали, чугуны).

    Трещиномер 281М электропотенциальный соответствует требованиям технического регламента таможенного союза - ТР ТС 020/2011 "Электромагнитная совместимость технических средств".

    Преимущества трещиномера 281М

    • Контроль изделий из ферромагнитных и неферромагнитных материалов (нержавеющие стали, алюминиевые сплавы).
    • Широкий диапазон измерений – от 0,5 до 100,0 мм.
    • Малое влияние электромагнитных свойств материала на результат измерения.
    • Прибор оснащен датчиками различной конструкции для контроля изделий самой сложной конфигурации.
    • Подвижные подпружиненные контактные электроды датчика позволяют производить измерения на криволинейных поверхностях.

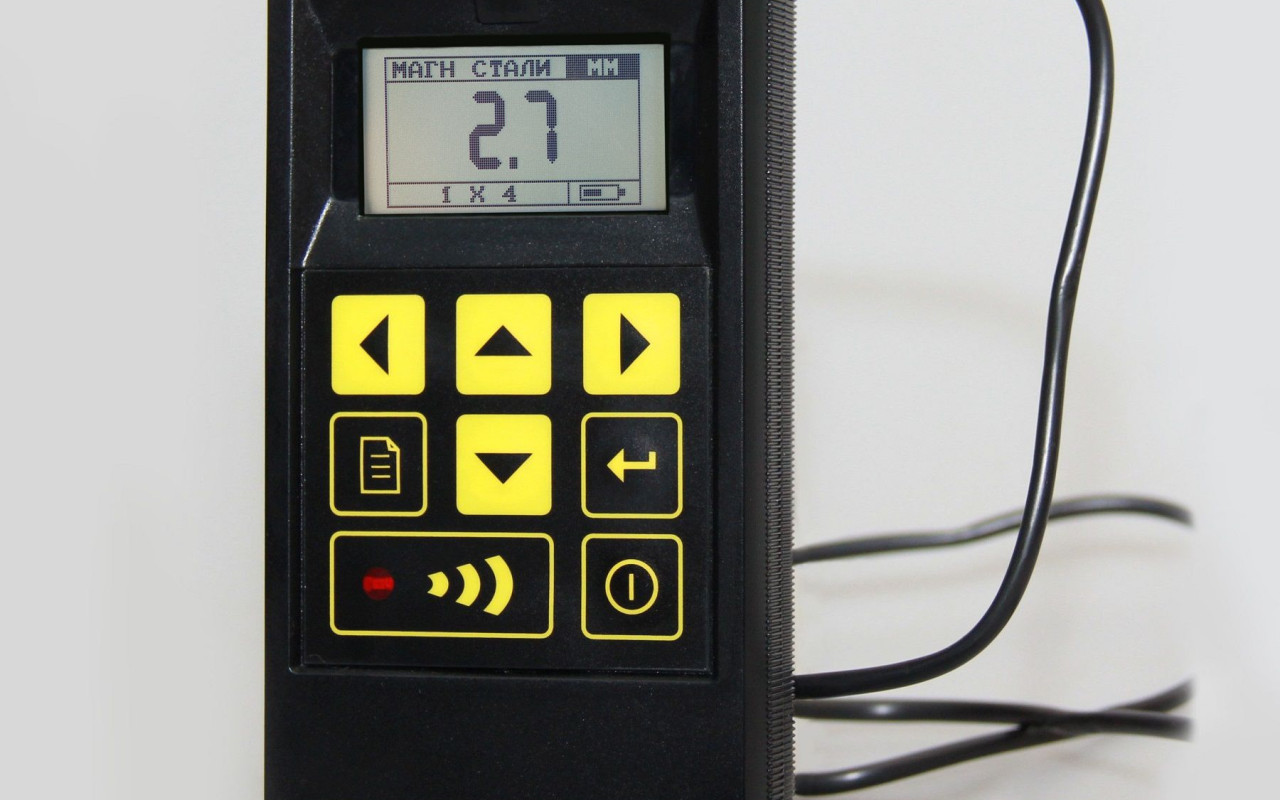

    • Интуитивный русско-язычный интерфейс обеспечивает работу оператора по принципу "ВКЛЮЧИ И РАБОТАЙ".

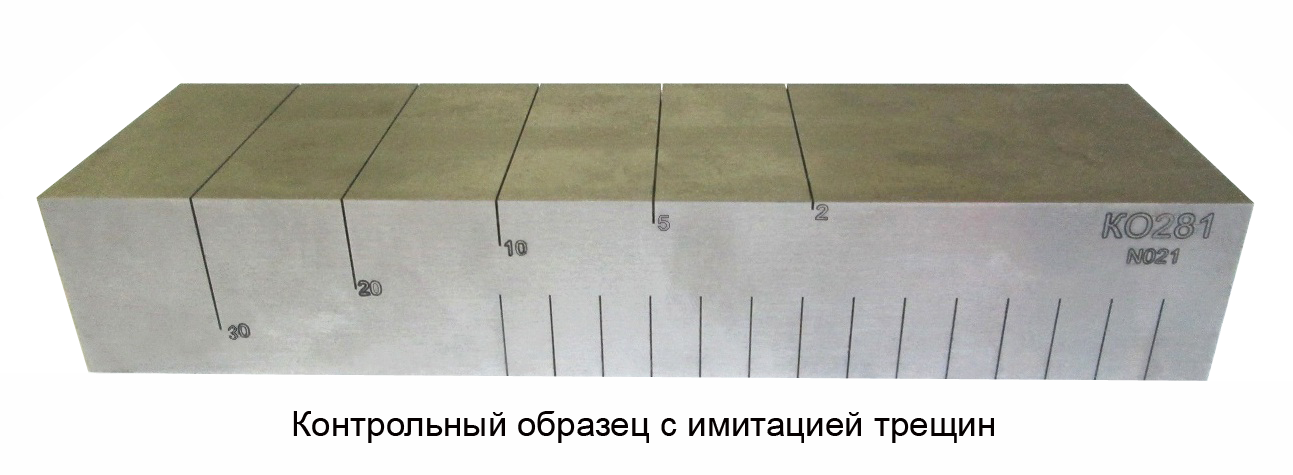

    • В комплект поставки входит контрольный образец с имитацией трещины.

    Дополнительные принадлежности

    • Датчик «2х2» для работы в труднодоступных местах (галтельные переходы и т.д.)
    • Датчик «3+1» с выносным токовым электродом для контроля трещин свыше 30 мм
    • Запасной аккумулятор
    • Контрольные образцы с имитацией трещин различной глубины

    Составляющие комплекта

    		 Количество

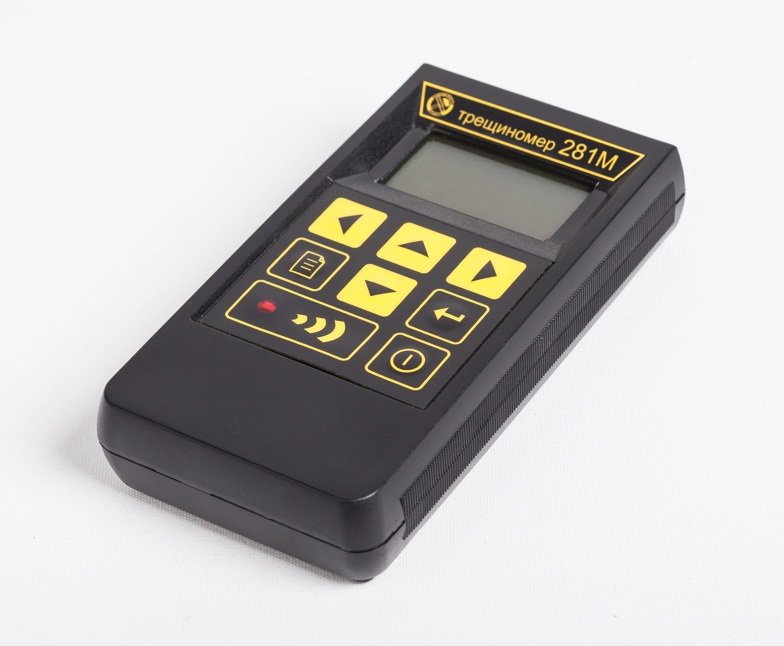

    Электронный блок трещиномера со встроенным аккумулятором 1 шт.
    Датчик «1х4» (4 электрода в ряд) с кабелем 1 шт.
    Контрольный образец КО-281-1  1 шт.
    Зарядное устройство 1 шт.
    Руководство по эксплуатации (совмещено с паспортом) 1 шт.
    Свидетельство о калибровке 1 шт.
    Специализированный кейс для переноски и хранения 1 шт.
