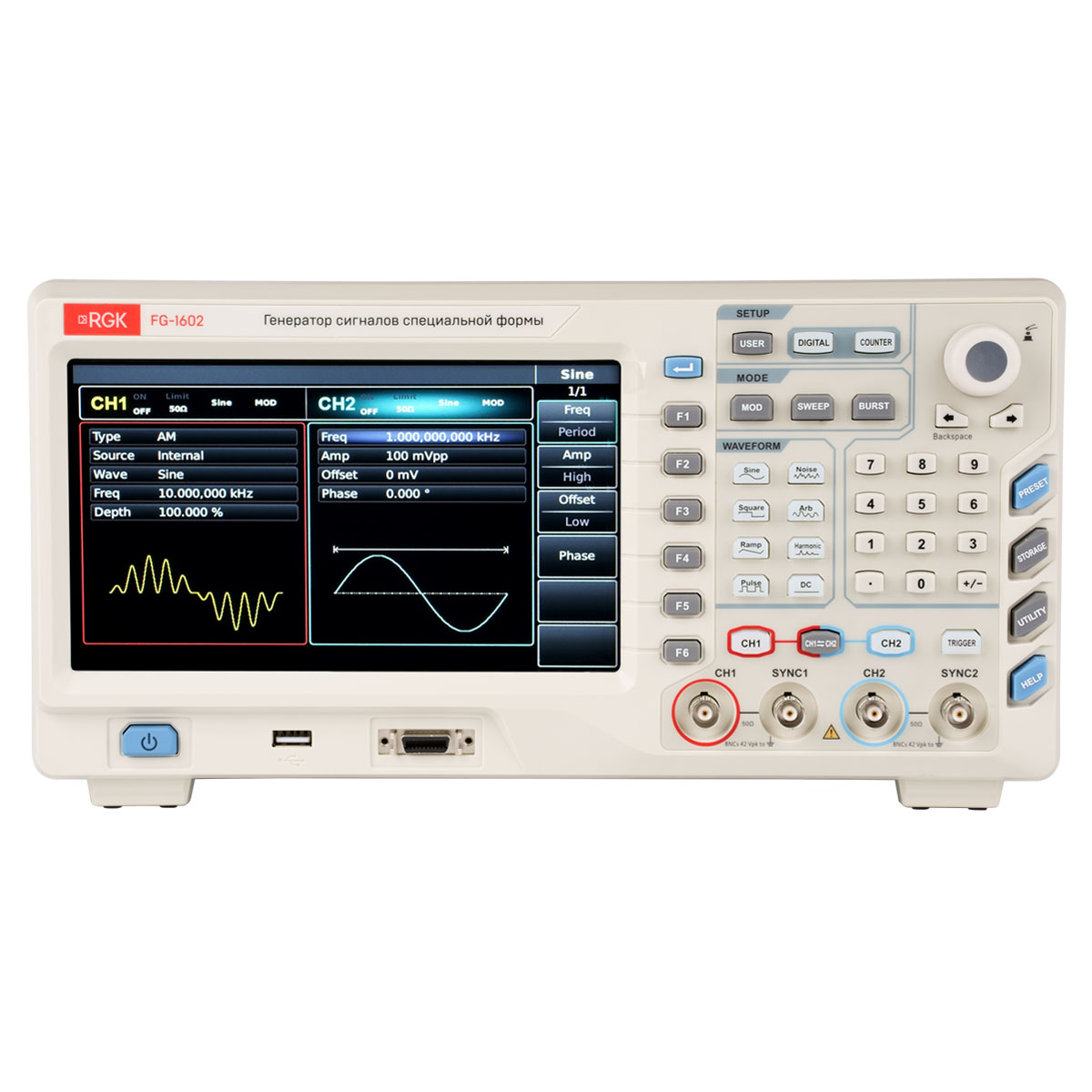

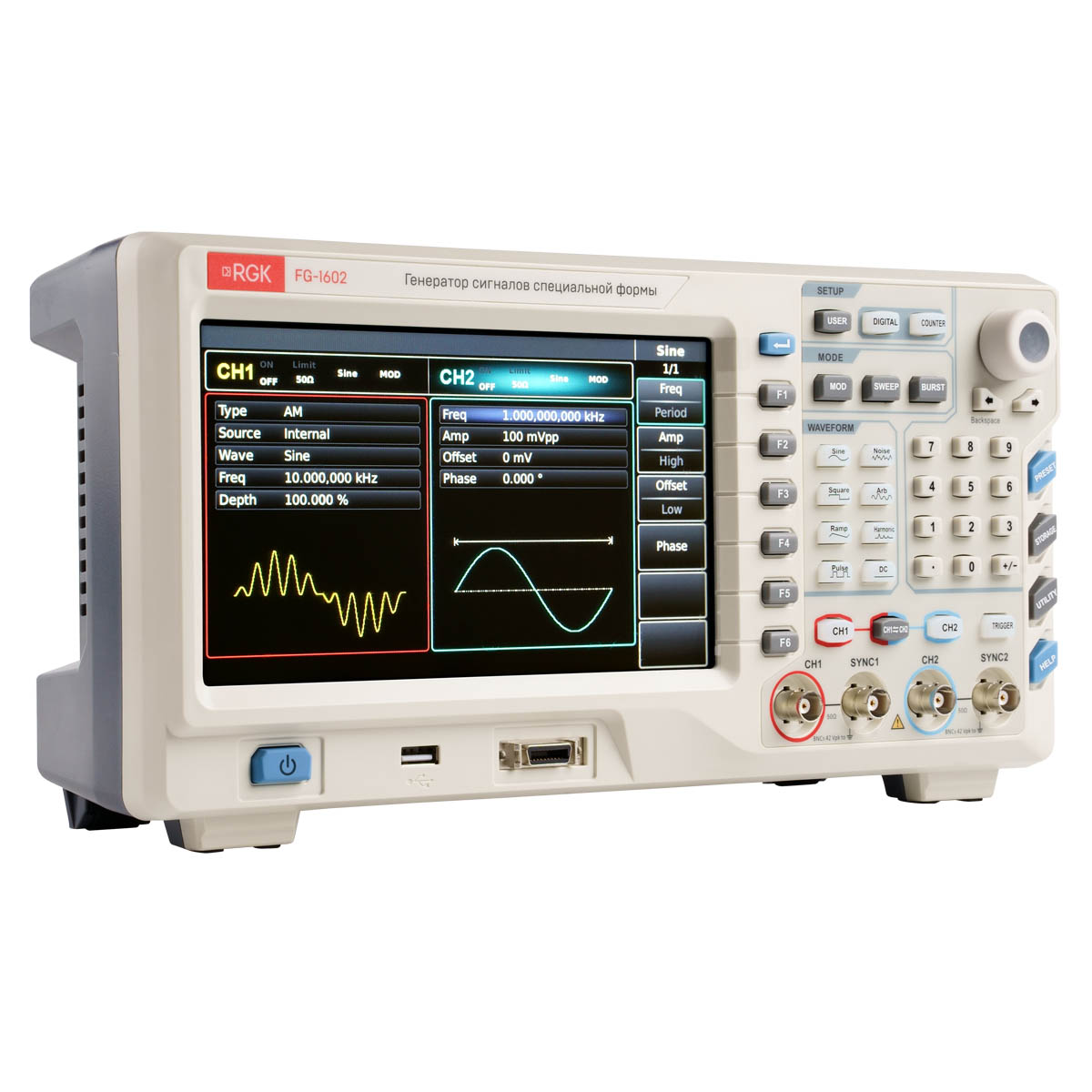

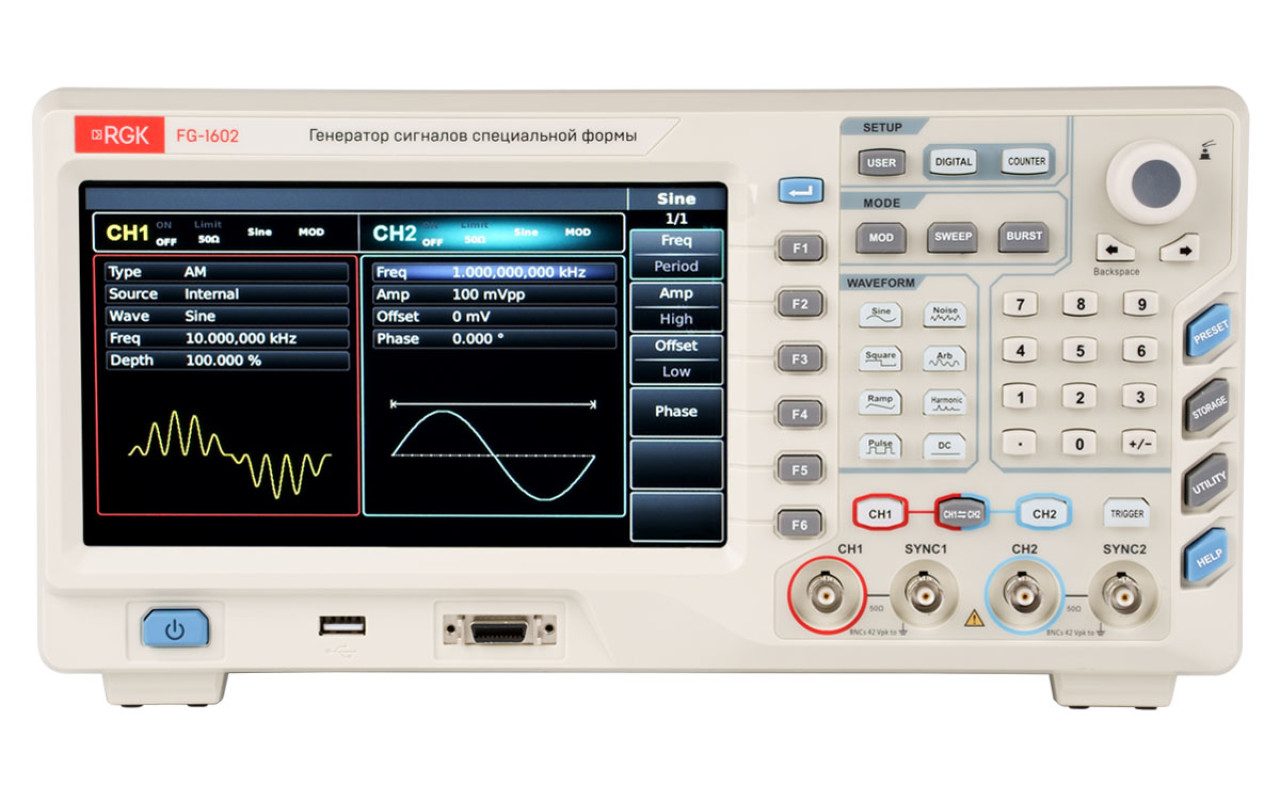

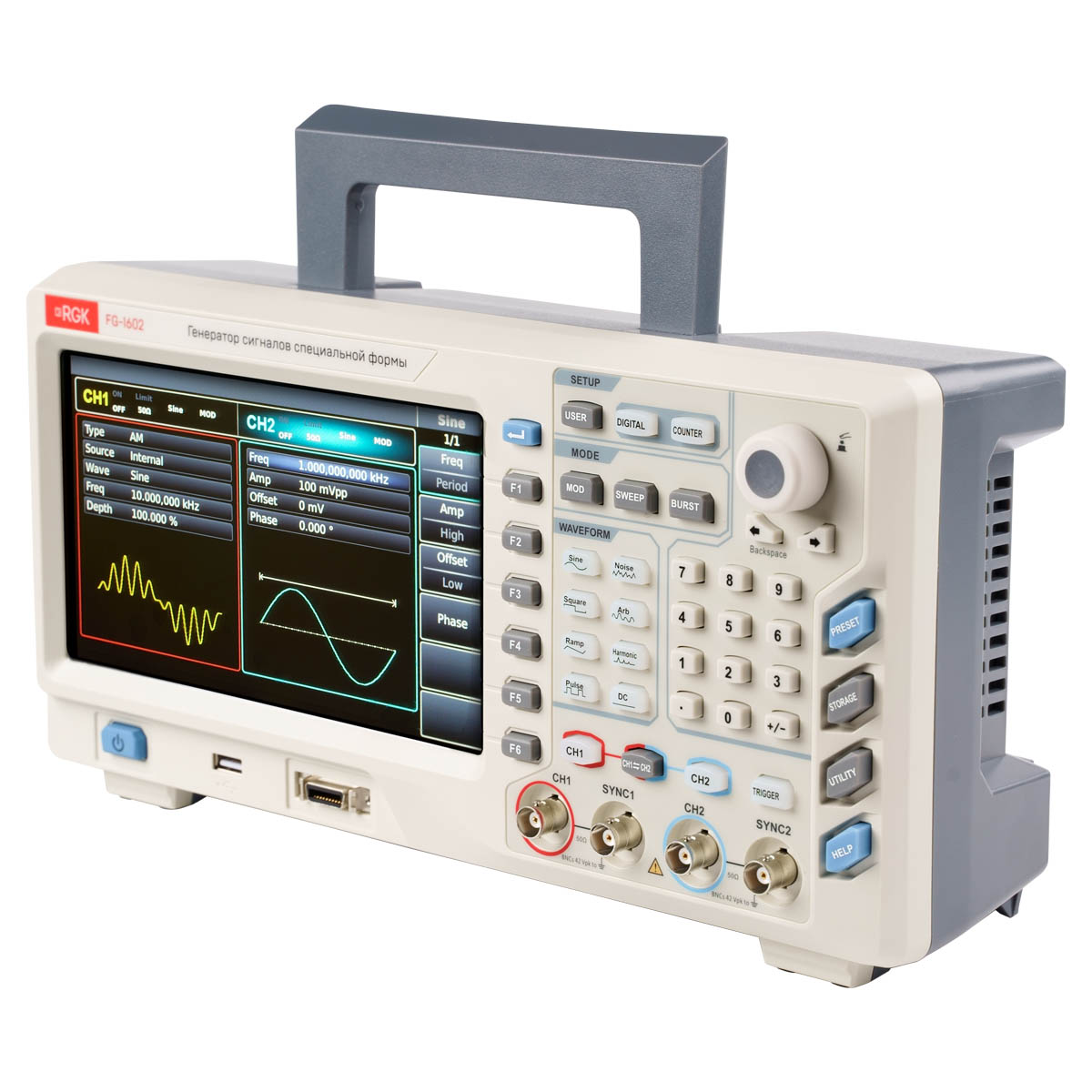

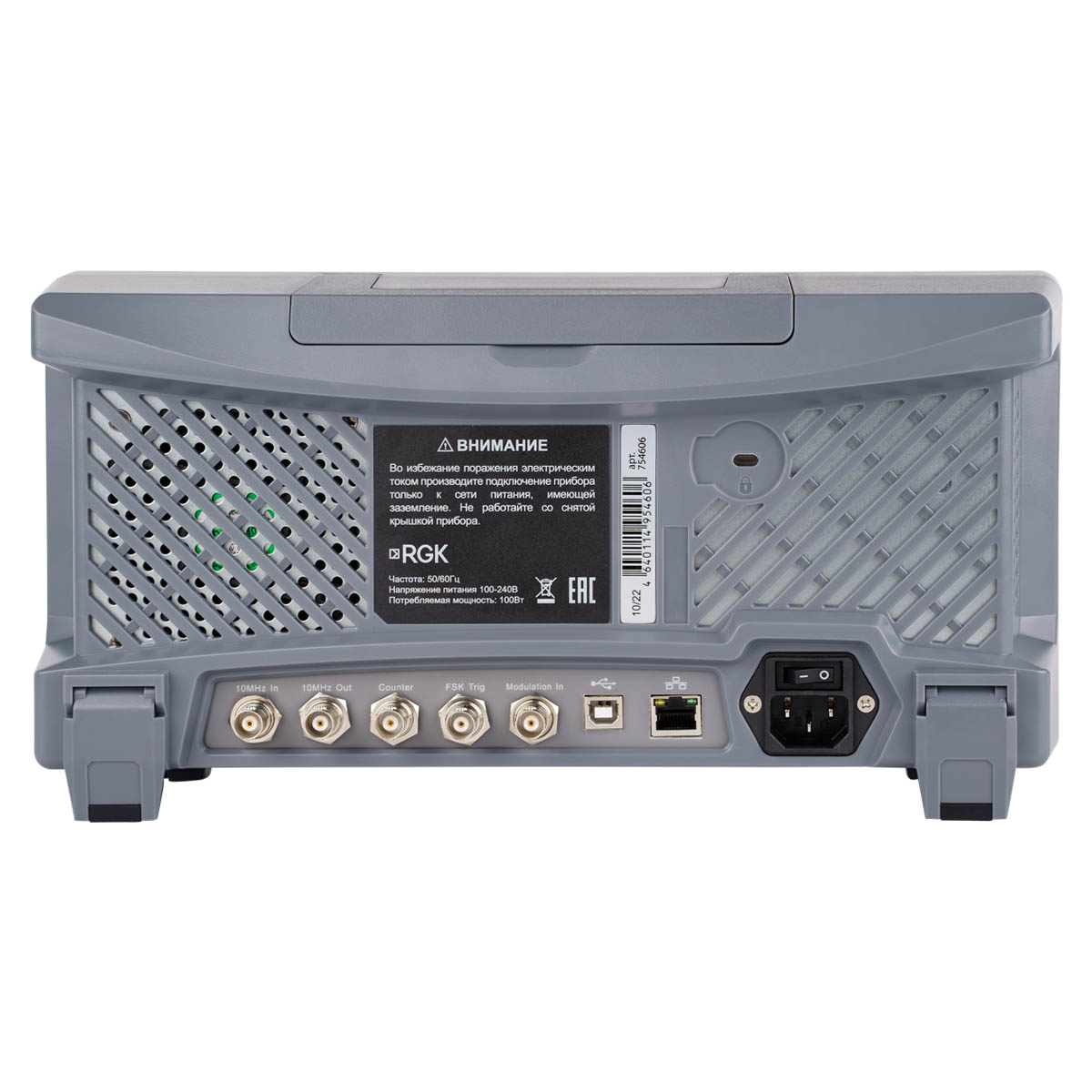

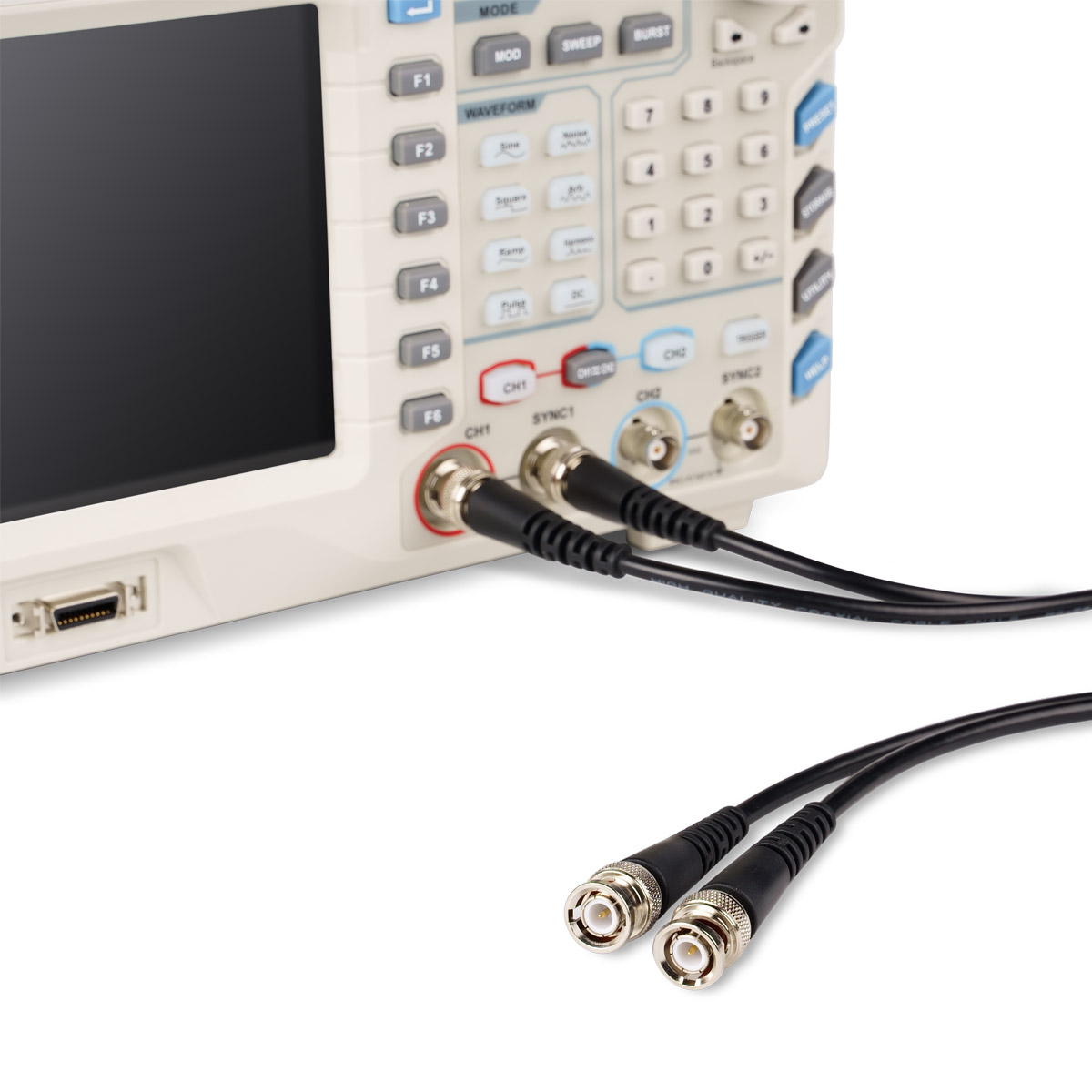

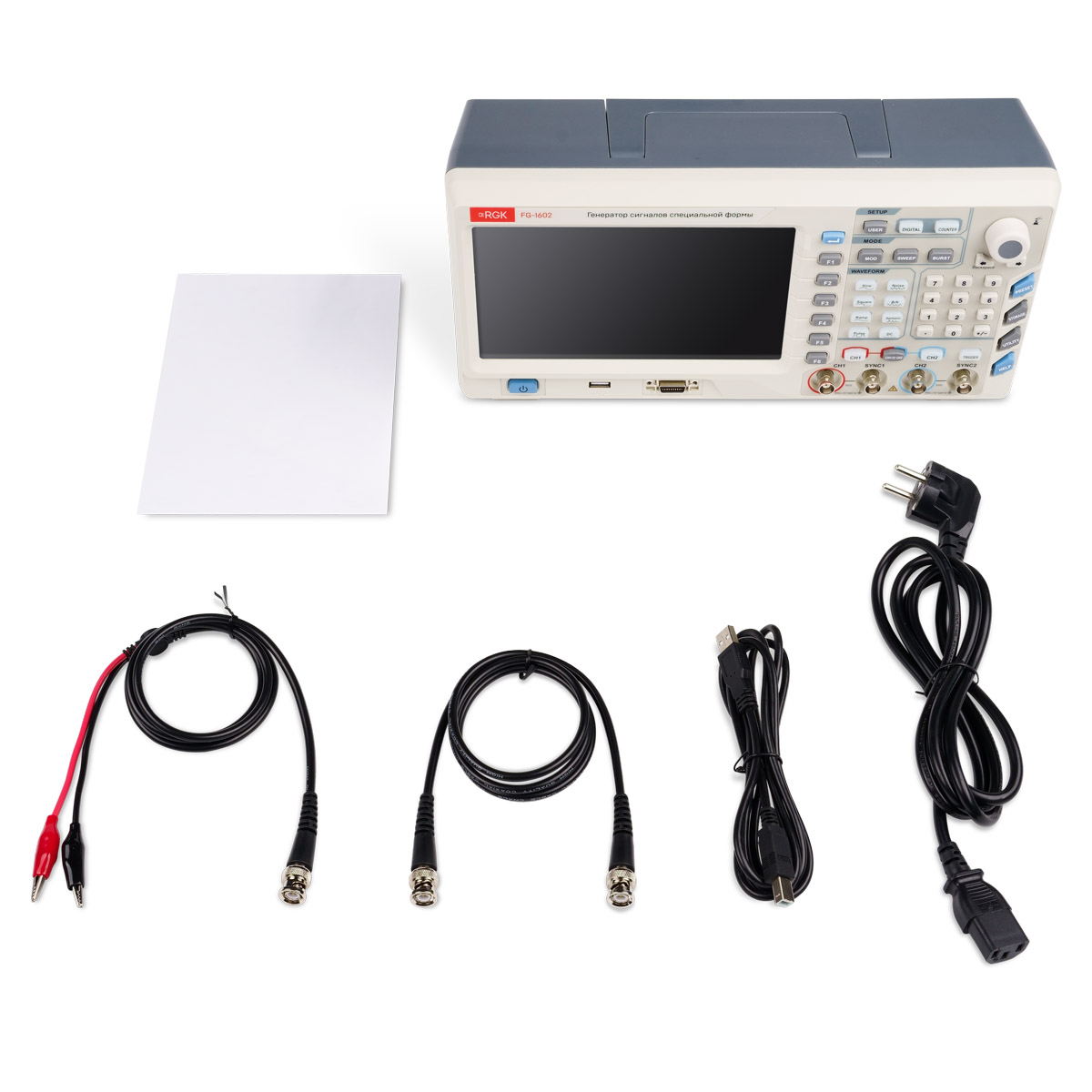

| RGK FG-1602 |
|---|
| Количество каналов | 2 |
|---|
| Максимальная рабочая частота | 160 МГц |
|---|
| Частота дискретизации | до 500 Мвыб/с |
|---|
| Форма генерируемого сигнала | синусоидальная, прямоугольная, пилообразная, импульсная, произвольная, шумовой сигнал, гармоники, постоянный ток |
|---|
| Рабочие режимы | выходное стробирование, непрерывная генерация, генерация модулированного сигнала, режим свипирования (качание по частоте) |
|---|
| Поддерживаемые типы модуляций | амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), амплитудная манипуляция (ASK), частотная манипуляция (FSK), фазовая манипуляция (PSK), двоичная фазовая манипуляция (BPSK), квадратурная фазовая манипуляция (QPSK), манипуляция колебания (OSK), амплитудная модуляция с подавлением несущей (DSBAM), квадратурно-амплитудная модуляция (QAM), широтно-импульсная модуляция (PWM), суммирующая модуляция (SUM) |
|---|
| Частотные характеристики |
|---|
| Синусоидальный сигнал |
|---|
| Диапазон рабочих частот | от 1 мкГц до 160 МГц |
|---|
| Разрешение по частоте | 1 мкГц |
|---|
| Уровень гармонических составляющих (при уровне выходного сигнала 0 дБмВт) |
|---|
| от пост. тока до 1 МГц | - 60 дБн |
|---|
| 1 МГц – 10 МГц | - 55 дБн |
|---|
| 10 МГц – 100 МГц | - 50 дБн |
|---|
| 100 МГц – 160 МГц | - 40дБн |
|---|
| Коэффициент гармоник | не более 0,2% (до 20 кГц, размах сигнала 1В) |
|---|
| Уровень паразитных негармонических составляющих (при уровне выходного сигнала 0 дБмВт) | до 10 МГц: не более -65 дБн
свыше 10 МГц: не более -65 дБн + 6 дБ на октаву |
|---|
| Фазовые шумы (отстройка от несущей 10 кГц, уровень несущей 0 дБмВт, частота несущей 10 МГц) | не более -115 дБн/Гц |
|---|
| Прямоугольный сигнал |
|---|
| Диапазон рабочих частот | от 1 мкГц до 50 МГц |
|---|
| Разрешение по частоте | 1 мкГц |
|---|
| Время нарастания/спада | не более 5 нс |
|---|
| Выброс на вершине импульса | не более 2 % |
|---|
| Симметрия (коэффициент заполнения 50%) | 1% от периода + 4нс |
|---|
| Джиттер | 1нс + 100*10-6 |
|---|
| Пилообразный сигнал |
|---|
| Диапазон рабочих частот | от 1 мкГц до 4 МГц |
|---|
| Разрешение по частоте | 1 мкГц |
|---|
| Нелинейность (частоты сигнала 1 кГц, размах 1В, коэффициент симметрии 100%) | не более 1% от пикового значения |
|---|
| Коэффициент симметрии | от 0% до 100% |
|---|
| Импульсный сигнал |
|---|
| Диапазон рабочих частот | от 1 мкГц до 50 МГц |
|---|
| Разрешение по частоте | 1 мкГц |
|---|
| Минимальная длительность импульса | ≥10 нс |
|---|
| Диапазон регулировки длительности фронтов | от 5 нс до 10 с |
|---|
| Выброс на вершине импульса | не более 2 % |
|---|
| Джиттер | 1нс + 100*10-6 |
|---|
| Сигнал произвольной формы |
|---|
| Диапазон рабочих частот | от 1 мкГц до 40 МГц |
|---|
| Разрешение по частоте | 1 мкГц |
|---|
| Длина сигнала (глубина памяти) | от 8 точек до 32 млн. точек |
|---|
| Разрешение ЦАП | 16 бит |
|---|
| Частота дискретизации | 500 МВыб/с |
|---|
| Минимальное значение времени нарастания/спада | не более 5 нс |
|---|
| Джиттер | 6 нс |
|---|
| Энергонезависимая память | 7 Гб |
|---|
| Выходные гармоники |
|---|
| Гармоники | ≤16 |
|---|
| Типы | четная гармоника, нечетная гармоника, все гармоники, задается пользователем |
|---|
| Амплитуда | амплитуда каждой гармоники может быть задана пользователем |
|---|
| Фаза | фаза каждой гармоники может быть задана пользователем |
|---|
| Характеристики выходного сигнала |
|---|
| Размах по амплитуде | до 20 МГц:
от 1 мВ до 10 В (50 Ом)
от 20 МГц до 80 МГц:
от 1 мВ до 5 В (50 Ом)
от 80 МГц до 120 МГц:
от 1 мВ до 2,5 В (50 Ом)
от 120 МГц до 160 МГц:
от 1 мВ до 1 В (50 Ом) |
|---|
| Погрешность установки амплитуды | ± (1% от установленного значения + 1 мВ) |
|---|
| Неравномерность АЧХ (для синусоидального сигнала с размахом по амплитуде 1 В, при нагрузке 50 Ом) | до 10 МГц: ± 0,1 дБ
от 10 МГц до 80 МГц: ± 0,2 дБ
от 80 МГц до 120 МГц: ± 0,4 дБ
от 120 МГц до 160 МГц: ± 0,8 дБ |
|---|
| Смещение по постоянному току |
|---|
| Диапазон (пиковый переменный ток + постоянный ток) | ±5 В (50 Ом)
±10 В |
|---|
| Точность смещения | ±(2% от настройки смещения+ 0,5% от амплитуды+2 мВ) |
|---|
| Характеристики выходов |
|---|
| Сопротивление | 50 Ом |
|---|
| Изоляция | максимальное значение напряжения 42 В относительно земли |
|---|
| Защита | защита от короткого замыкания, в случае перегрузки сигнал автоматически отключается |
|---|
| Поддерживаемые виды модуляций |
|---|
| Амплитудная модуляция (AM) |
|---|
| Форма несущего сигнала | синусоидальная, прямоугольная, пилообразная, произвольная |
|---|
| Источник модулирующего сигнала | внутренний / внешний |
|---|
| Форма модулирующего сигнала | синусоидальная, прямоугольная, пилообразная, шум и произвольная |
|---|
| Глубина модуляции | от 0 до 120 % |
|---|
| Частотная модуляция (FM) |
|---|
| Форма несущего сигнала | синусоидальная, прямоугольная, пилообразная, произвольная |
|---|
| Источник модулирующего сигнала | внутренний / внешний |
|---|
| Форма модулирующего сигнала | синусоидальная, прямоугольная, пилообразная, шум и произвольная |
|---|
| Девиация частоты | постоянный ток ~ 80 мгц |
|---|
| Фазовая модуляция (PM) |
|---|
| Форма несущего сигнала | синусоидальная, прямоугольная, пилообразная, произвольная |
|---|
| Источник модулирующего сигнала | внутренний / внешний |
|---|
| Форма модулирующего сигнала | синусоидальная, прямоугольная, пилообразная, шум и произвольная |
|---|
| Диапазон установки девиации фазы | от 0 до 360° |
|---|
| Амплитудная манипуляция (ASK) |
|---|
| Форма несущего сигнала | синусоидальная, прямоугольная, пилообразная, произвольная |
|---|
| Источник модулирующего сигнала | внутренний / внешний |
|---|
| Форма модулирующего сигнала | прямоугольная (коэффициент заполнения 50%) |
|---|
| Частотная манипуляция (FSK) |
|---|
| Форма несущего сигнала | синусоидальная, прямоугольная, пилообразная, произвольная |
|---|
| Источник модулирующего сигнала | внутренний / внешний |
|---|
| Форма модулирующего сигнала | прямоугольная (коэффициент заполнения 50%) |
|---|
| Фазовая манипуляция (PSK) |
|---|
| Форма несущего сигнала | синусоидальная, прямоугольная, пилообразная, произвольная |
|---|
| Источник модулирующего сигнала | внутренний / внешний |
|---|
| Форма модулирующего сигнала | прямоугольная (коэффициент заполнения 50%) |
|---|
| Двоичная фазовая манипуляция (BPSK) |
|---|
| Форма несущего сигнала | синусоидальная, прямоугольная, пилообразная, произвольная |
|---|
| Источник модулирующего сигнала | внутренний PN-код |
|---|
| Форма модулирующего сигнала | прямоугольная (коэффициент заполнения 50%) |
|---|
| Квадратурная фазовая манипуляция (QPSK) |
|---|
| Форма несущего сигнала | синусоидальная, прямоугольная, пилообразная, произвольная |
|---|
| Источник модулирующего сигнала | внутренний PN-код |
|---|
| Форма модулирующего сигнала | прямоугольная (коэффициент заполнения 50%) |
|---|
| Манипуляция колебания (ОSK) |
|---|
| Форма несущего сигнала | синусоидальная |
|---|
| Источник модулирующего сигнала | внутренний / внешний |
|---|
| Период колебания, генерируемого внутренним опорным генератором | от 8 нс до 200 с |
|---|
| Частота следования прямоугольных импульсов модулирующего сигнала | от 2 мГц до 1 МГц |
|---|
| Широтно-импульсная модуляция (PWM) |
|---|
| Форма несущего сигнала | импульс |
|---|
| Источник модулирующего сигнала | внутренний / внешний |
|---|
| Сигнал модуляции | синусоидальный, прямоугольный, пилообразный (подъем/спад), шум, произвольный (2 мГц – 50 кГц) |
|---|
| Диапазон | 0% - 100% |
|---|
| Суммирующая модуляция (SUM) |
|---|
| Форма несущего сигнала | синусоидальная, прямоугольная, пилообразная, импульсная, шум, произвольная и гармоническая |
|---|
| Источник модулирующего сигнала | внутренний / внешний |
|---|
| Сигнал модуляции | синусоидальный, прямоугольный, пилообразный (подъем/спад), шум, произвольный |
|---|
| Глубина модуляции | 100% |
|---|
| Частота следования прямоугольных импульсов модулирующего сигнала | от 2 мГц ~ 100 кГц (внутренний); постоянный ток ~ 20 кГц (внешний) |
|---|
| Квадратурная амплитудная модуляция (QAM) |
|---|
| Порядок квадратурной амплитудной модуляции | QAM4, QAM8, QAM16, QAM32, QAM64, QAM128, QAM256 (встроенные созвездия) |
|---|
| Источник модулирующего сигнала | псевдошумовая цифровая последовательность различной длины (PN7, PN9, PN11, PN13, PN15, PN17, PN21, PN23, PN25) |
|---|
| Частота следования символов модулирующей цифровой последовательности (символьная скорость) | от 2 мГц до 100кГц |
|---|
| Амплитуда | 10 мВпик-пик～10Впик-пик (50 Ом) |
|---|
| Режим свипирования (качания по частоте) |
|---|
| Форма несущего сигнала | синусоидальная, прямоугольная, пилообразная, произвольная |
|---|
| Характер изменения частоты | линейный или логарифмический |
|---|
| Время развертки | 1 мс ~ 500 с ± 0,1% |
|---|
| Источник запуска | ручной, внешний или внутренний |
|---|
| Пакетная передача (Burst) |
|---|
| Форма сигнала | синусоидальная, прямоугольная, пилообразная, импульс, шум и произвольная |
|---|
| Тип | отчет (1~50,000 периодов), бесконечный, закрытый |
|---|
| Начальная фаза и фаза остановки | -360°~ +360° |
|---|
| Внутренний цикл | 1 мкс ~ 500 с ± 1% |
|---|
| Закрытый источник | внешняя синхронизация |
|---|
| Источник запуска | ручной, внешний или внутренний |
|---|
| Протоколы передачи данных |
|---|
| SPI |
|---|
| Длина сигнала | 1~512 байт |
|---|
| Тактовая частота | 10 кГц~40 МГц |
|---|
| Режим отправки | одиночная ручная отправка, непрерывная отправка |
|---|
| Непрерывный интервал времени срабатывания | 1 мс~10 с |
|---|
| Уровень | выходной уровень TTL |
|---|
| I2C |
|---|
| Длина сигнала | 1~512 байт |
|---|
| Тактовая частота | 10 кГц~1 МГц |
|---|
| Режим отправки | одиночная ручная отправка, непрерывная отправка |
|---|
| Непрерывный интервал времени срабатывания | 1 мс~10 с |
|---|
| Уровень | выходной уровень TTL |
|---|
| UART |
|---|
| Длина сигнала | 1~1K байт |
|---|
| Скорость передачи данных | 110, 300,1200, 2400, 4800, 9600, 19200, 38400, 56700, 115200, 230400, 460800, 921600 (задается пользователем) |
|---|
| Данные | 4 bits, 5 bits, 6 bits, 7 bits, 8 bits |
|---|
| Режим отправки | одиночная ручная отправка, непрерывная отправка |
|---|
| Непрерывный интервал времени срабатывания | 1 мс~10 с |
|---|
| Стоповый бит | 1 бит, 2 бита |
|---|
| Контрольный бит | нет контрольного бита, нечетный, четный |
|---|
| Уровень | выходной уровень TTL |
|---|
| DARB |
|---|
| Длина сигнала | 1~1K байт |
|---|
| Частота дискретизации | 1 выб/с ~ 40 Мвыб/с |
|---|
| Режим отправки | одиночная ручная отправка, непрерывная отправка (без временного интервала) |
|---|
| Разрешение формы сигнала | максимум 16 бит |
|---|
| Выходной уровень сигнала | выходной уровень TTL |
|---|
| Вход модуляции |
|---|
| Внешняя аналоговая модуляция | <20 кГц (входная частота)
± 5 Впик = 100% модуляция
5 кОм (входное сопротивление) |
|---|
| Тактовый вход/выход |
|---|
| Диапазон входной/выходной частоты | 10 МГц ± 500 Гц |
|---|
| Уровень | Совместимый с ТТЛ |
|---|
| Входное/выходное сопротивление | 10 кОм / 50 Ом (типичное значение, связь по переменному току) |
|---|
| Время блокировки | ＜1s |
|---|
| Вход запуска (Trigger input) |
|---|
| Уровень | cовместимый с ТТЛ |
|---|
| Ширина импульса | > 100 нс |
|---|
| Входное сопротивление | 10 кОм (по постоянному току) |
|---|
Время отклика:
- развертка по частоте
- последовательность импульсов |
<500 мкс (типичное значение)
<500 нс (типичное значение) |
|---|
| Выход запуска (Trigger output) |
|---|
| Уровень | cовместимый с ТТЛ |
|---|
| Ширина импульса | > 400 нс, (типичное значение) |
|---|
| Выходное сопротивление | 50 Ом, (типичное значение) |
|---|
| Максимальная частота | 1 МГц |
|---|
| Выход синхронизации |
|---|
| Уровень | TTL-совместимый |
|---|
| Выходное сопротивление | 50 Ом |
|---|
| Частотомер |
|---|
| Уровень входного сигнала | cовместимый с ТТЛ (200мВ ~ 9В) |
|---|
| Диапазон частот входного сигнала | от 100 мГц до 800 МГц |
|---|
| Относительная погрешность измерения частоты | ± 51 · 10-6 |
|---|
| Разрешение по частоте | 7 бит/с |
|---|
| Высокочастотное подавление | включено или выключено подавление высокочастотных помех |
|---|
| Регулируемая чувствительность запуска | 0% ~ 100.0% |
|---|
| Тип связи | по постоянному / переменному току |
|---|
| Общие характеристики |
|---|
| Дисплей |
|---|
| Дисплей | TFT ЖК-дисплей диагональю 8 дюйма |
|---|
| Разрешение дисплея | 800x480 пикселей |
|---|
| Питание |
|---|
| Напряжение питания | переменное 100-240 В, 45-440 Гц, CAT II |
|---|
| Энергопотребление | не более 50 Вт |
|---|
| Предохранитель | 250 В, 2А |
|---|
| Условия эксплуатации |
|---|
Диапазон температур:
- рабочая
- хранения и транспортировки |
от -10 °С до +40 °С
от -20 °С до +60 °С |
|---|
Относительная влажность:
- при температуре не выше 35 °С
- при температуре от 35 °С до 40 °С |
не более 90%
не более 60% |
|---|
Высота над уровнем моря:
- рабочая
- хранения и транспортировки |
до 3000 м
не более 15000 м |
|---|
| Габаритные размеры | 336 x 164 х 108 мм |
|---|
| Масса | 3,5 кг |
|---|
|
