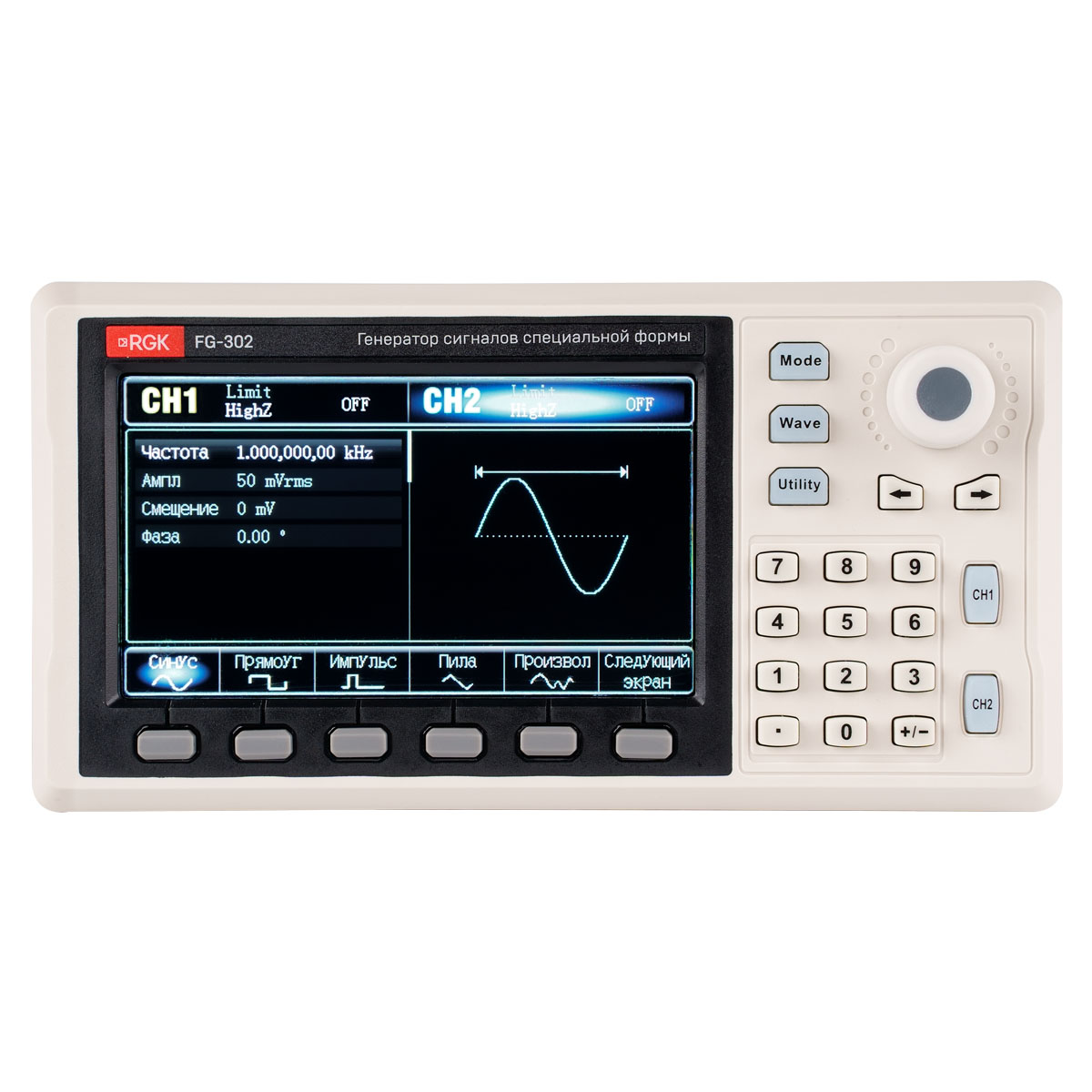

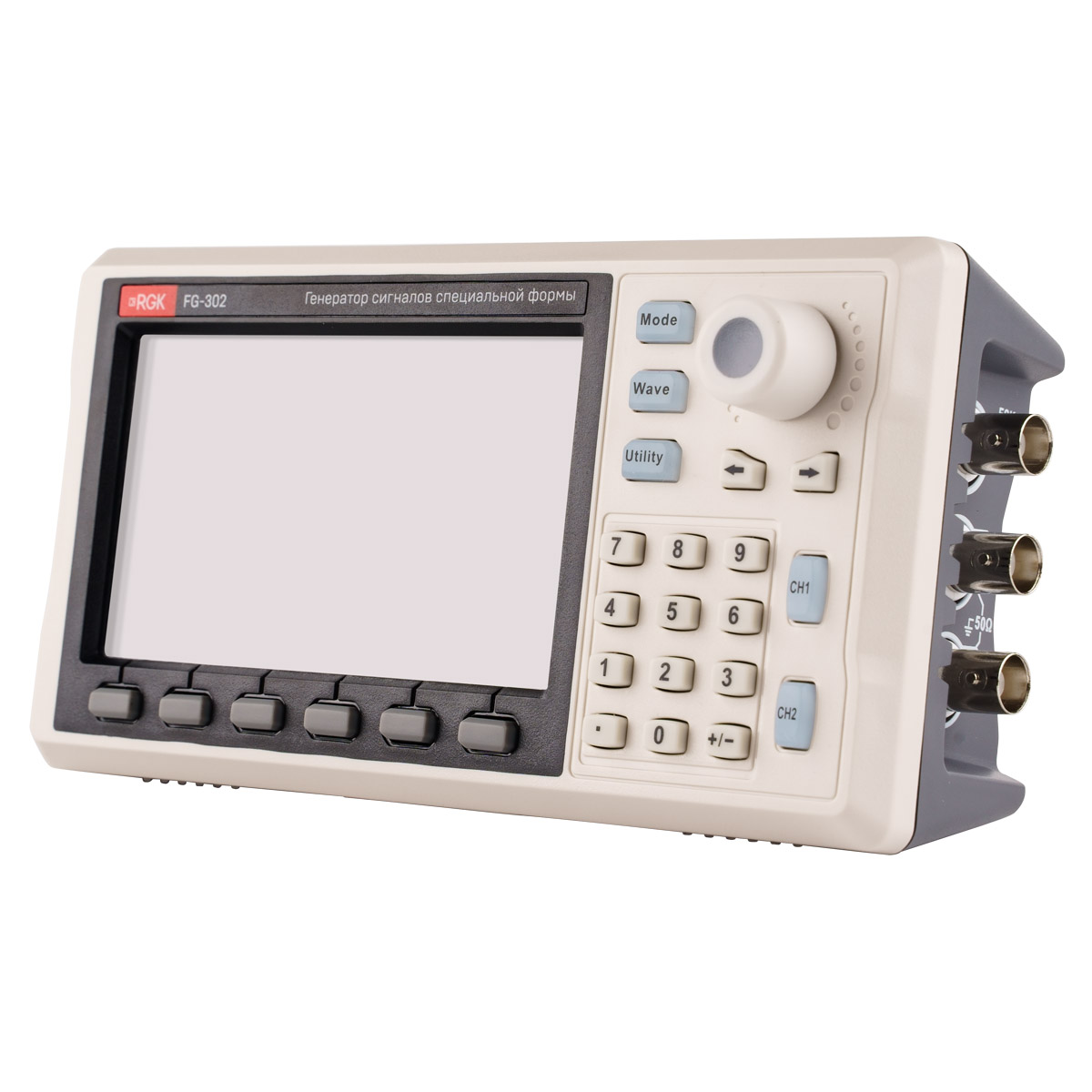

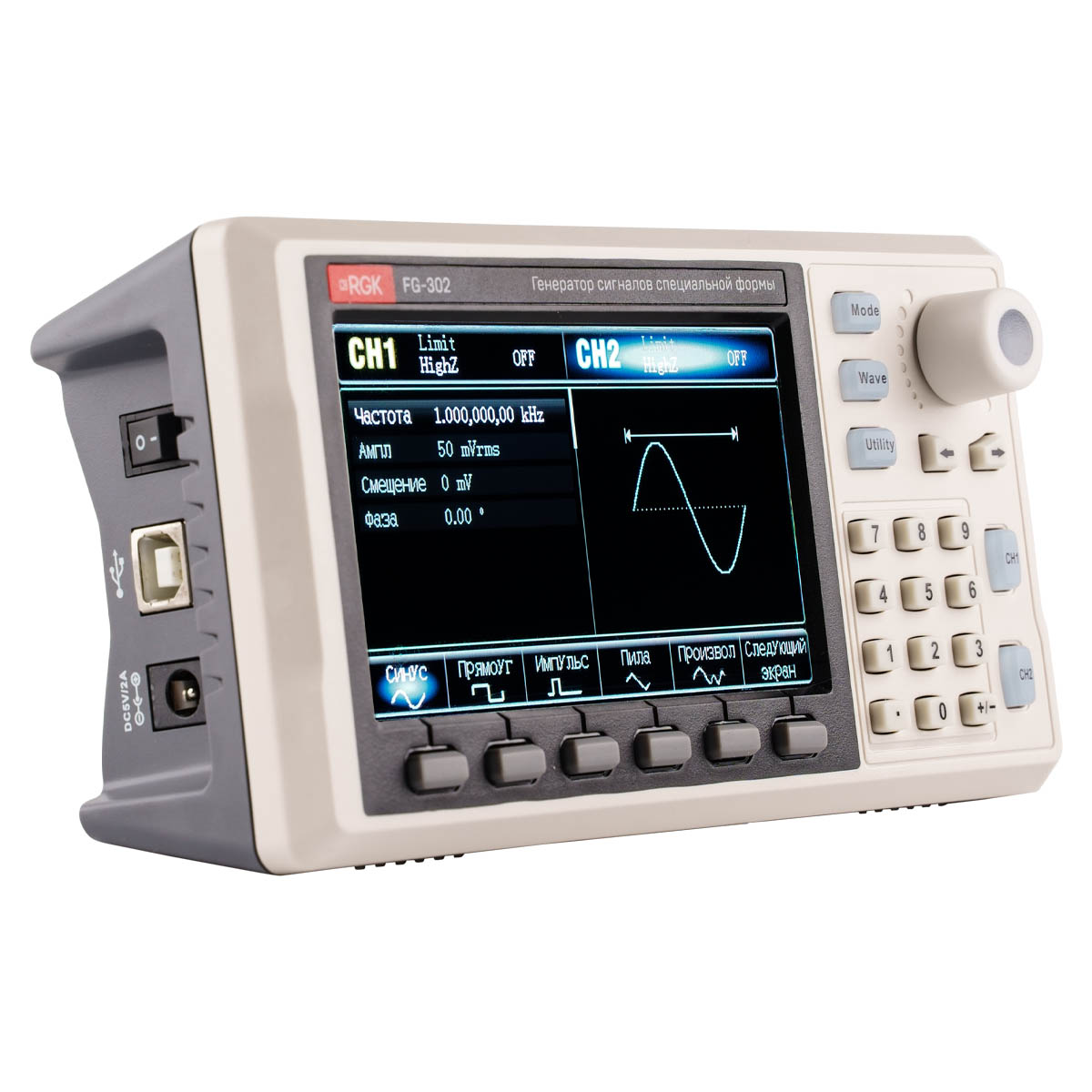

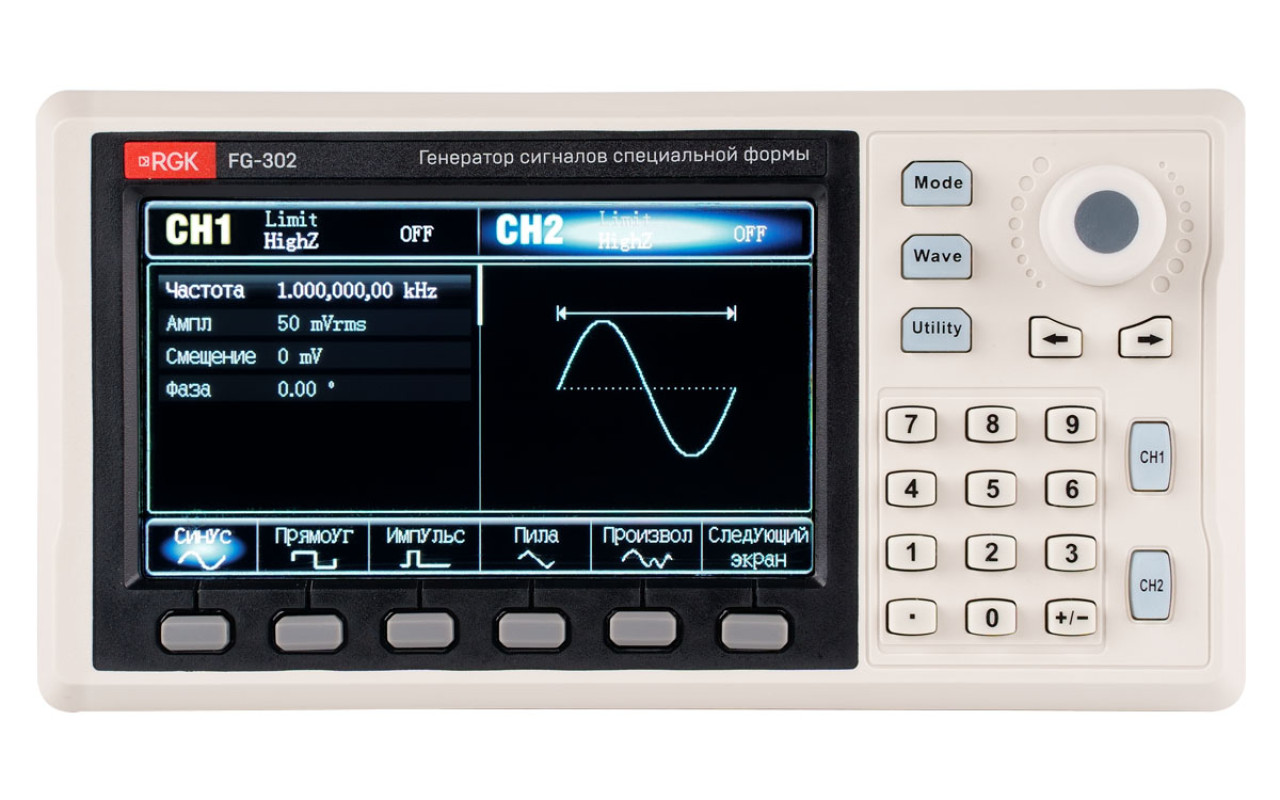

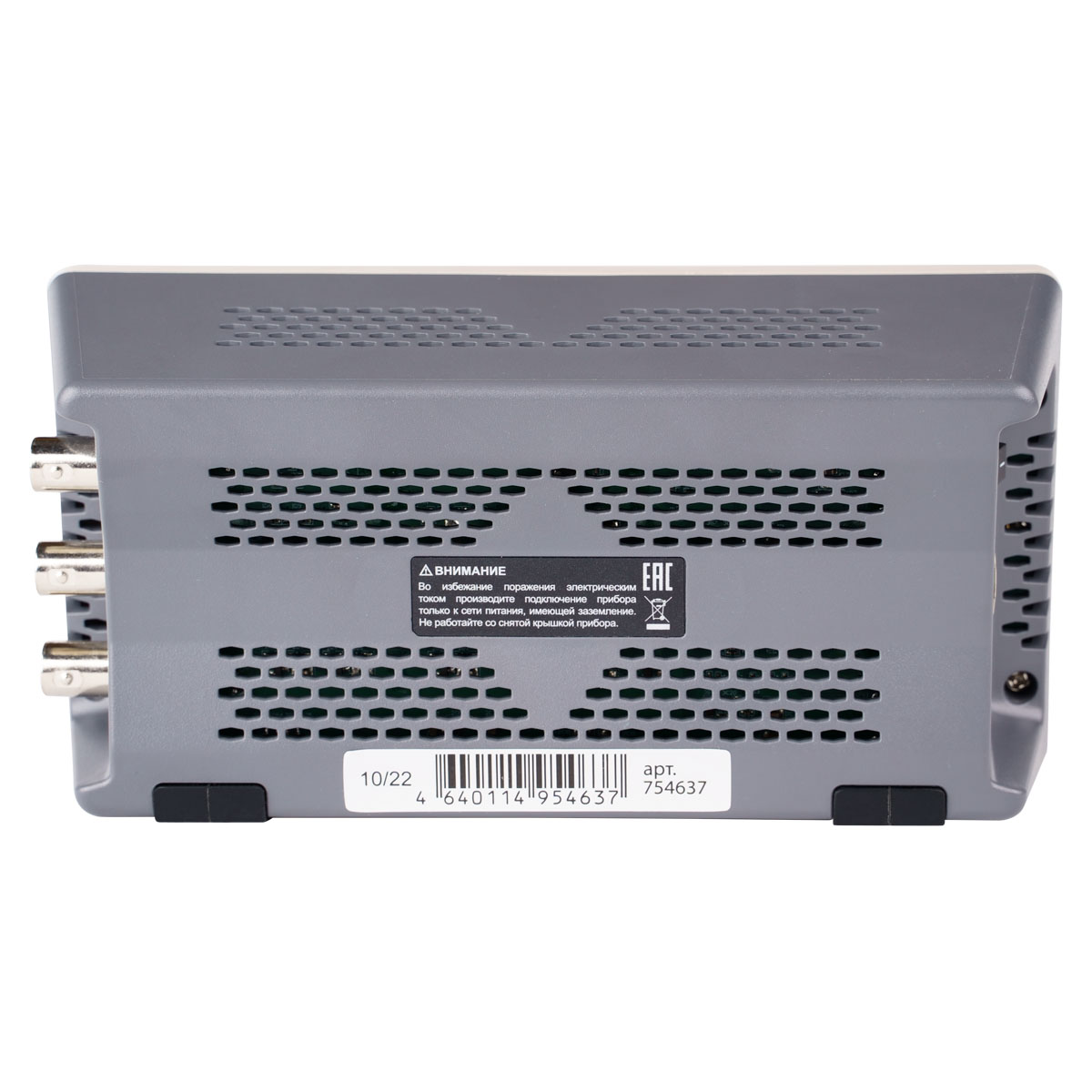

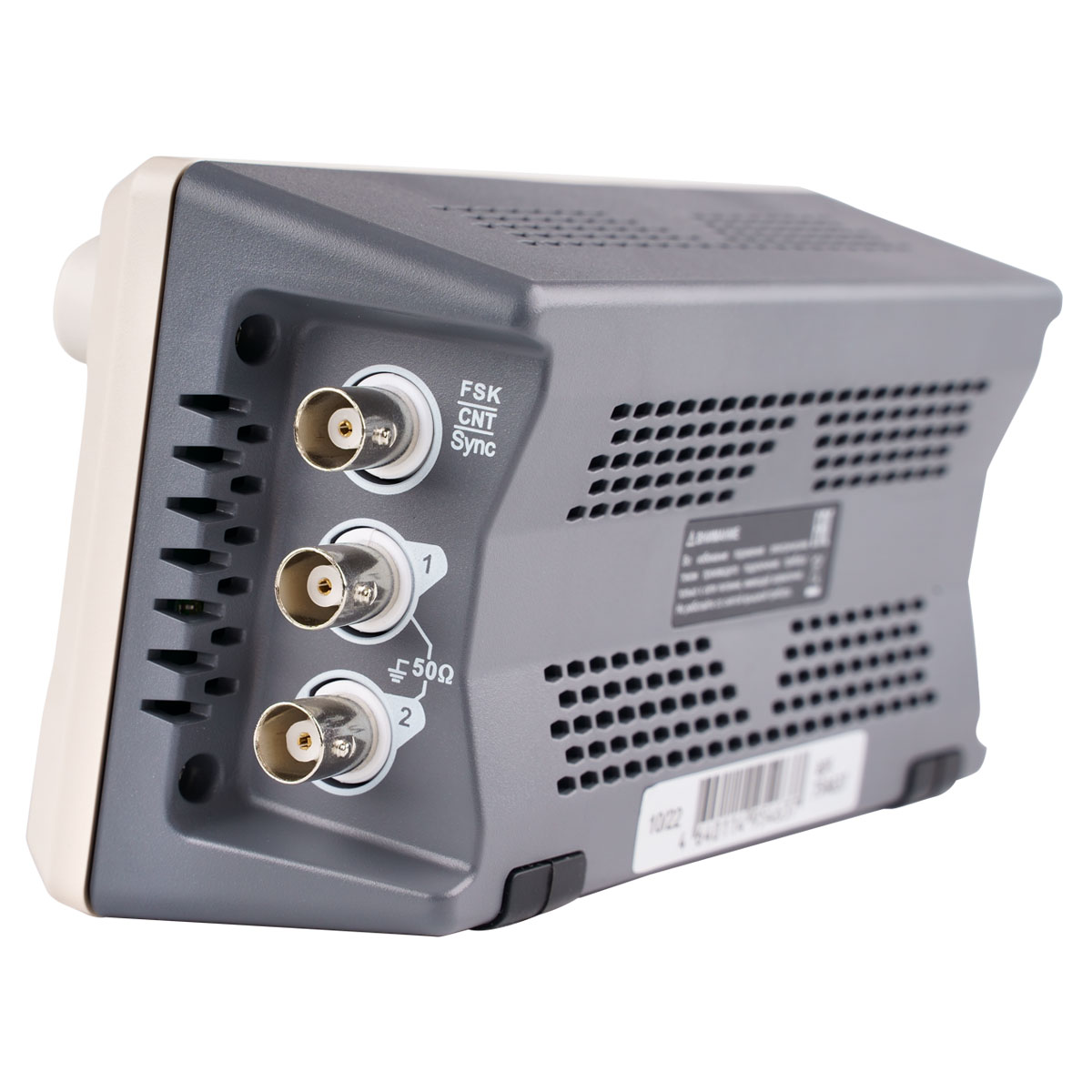

| RGK FG-302 |
|---|
| Количество каналов | 2 |
|---|
| Максимальная рабочая частота | 30 МГц |
|---|
| Частота дискретизации | до 200 Мвыб/с |
|---|
| Форма генерируемого сигнала | синусоидальная, прямоугольная, пилообразная, импульсная, шумовой сигнал, постоянный ток, произвольная |
|---|
| Рабочие режимы | выходное стробирование, непрерывная генерация, генерация модулированного сигнала, режим свипирования (качание по частоте) |
|---|
| Поддерживаемые типы модуляций | амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), частотная манипуляция (FSK), линейное свипирование (Line), логарифмическое свипирование (Log) |
|---|
| Частотные характеристики |
|---|
| Синусоидальный сигнал |
|---|
| Диапазон рабочих частот | от 1 мкГц до 30 МГц |
|---|
| Разрешение по частоте | 1 мкГц |
|---|
| Относительная погрешность установки частоты | относительная нестабильность, вызванная старением прибора ± 100·10-6/год
(при рабочей температуре от 18 до 28°С) |
|---|
| Уровень гармонических составляющих (при уровне выходного сигнала 0 дБмВт) |
|---|
| от пост. тока до 5 МГц | - 60 дБн |
|---|
| 5 МГц – 30 МГц | - 50 дБн |
|---|
| Коэффициент гармоник | не более 0,2% (до 20 кГц, размах сигнала 1В) |
|---|
| Уровень паразитных негармонических составляющих (при уровне выходного сигнала 0 дБмВт) | до 10 МГц: не более -70 дБн
свыше 10 МГц: не более -70 дБн + 6 дБ на октаву |
|---|
| Фазовые шумы (отстройка от несущей 10 кГц, уровень несущей 0 дБмВт, частота несущей 10 МГц) | не более -125 дБн/Гц |
|---|
| Прямоугольный сигнал |
|---|
| Диапазон рабочих частот | от 1 мкГц до 15 МГц |
|---|
| Разрешение по частоте | 1 мкГц |
|---|
| Время нарастания/спада | не более 16 нс |
|---|
| Выброс на вершине импульса | не более 2 % |
|---|
| Диапазон установки коэффициента заполнения импульса | от 0,01 % до 99,99% (диапазон установки зависит от текущей выходной частоты) |
|---|
| Джиттер | до 5 МГц: 2·10-6+200 пс
свыше 5 МГц: 200 пс |
|---|
| Пилообразный сигнал |
|---|
| Диапазон рабочих частот | от 1 мкГц до 400кГц |
|---|
| Разрешение по частоте | 1 мкГц |
|---|
| Нелинейность (частоты сигнала 1 кГц, размах 1В, коэффициент симметрии 50%) | не более 3% от пикового значения |
|---|
| Коэффициент симметрии | от 0% до 100% |
|---|
| Импульсный сигнал |
|---|
| Диапазон рабочих частот | от 1 мкГц до 15 МГц |
|---|
| Разрешение по частоте | 1 мкГц |
|---|
| Минимальная длительность импульса | ≥22 нс |
|---|
| Диапазон регулировки длительности фронтов | от 15 нс до 8 с |
|---|
| Выброс на вершине импульса | не более 2 % |
|---|
| Джиттер | 150 пс |
|---|
| Шумовой сигнал (белый Гауссов шум) |
|---|
| Ширина полосы | 30 МГц (по уровню -3 дБ) |
|---|
| Смещение по постоянному току |
|---|
| Диапазон (максимальное значение суммы переменной и постоянной составляющих) | ± 5 В (50 Ом)
± 10 В (высокоомная нагрузка) |
|---|
| Погрешность смещения | ± 3 % от заданного значения смещения
± 6 % от значения амплитуды ± 2 мВ |
|---|
| Сигнал произвольной формы |
|---|
| Диапазон рабочих частот | от 1 мкГц до 10 МГц |
|---|
| Разрешение по частоте | 1 мкГц |
|---|
| Длина сигнала (глубина памяти) | 4 тысячи точек |
|---|
| Вертикальное разрешение | 14 бит |
|---|
| Частота дискретизации | 200 МВыб/с |
|---|
| Минимальное значение времени нарастания/спада | не более 20 нс |
|---|
| Джиттер | 5 нс ± 150 пс |
|---|
| Энергонезависимая память | 24 форм сигнала |
|---|
| Характеристики выходного сигнала |
|---|
| Размах по амплитуде | ≤10 МГц: от 1 мВ до 10 В (50 Ом) |
|---|
| Погрешность установки амплитуды | ± (5% от установленного значения + 2 мВ) |
|---|
| Неравномерность АЧХ (для синусоидального сигнала с размахом по амплитуде 1 В, при нагрузке 50 Ом) | ≤100 кГц: ± 0,1 дБ
≤20 МГц: ± 0,3 дБ
≤30 МГц: ± 0,5 дБ |
|---|
| Характеристики выходов |
|---|
| Сопротивление | 50 Ом |
|---|
| Изоляция | максимальное значение напряжения 42 В относительно земли |
|---|
| Защита | канальная защита |
|---|
| Поддерживаемые виды модуляций |
|---|
| Амплитудная модуляция (AM) |
|---|
| Форма несущего сигнала | синусоидальная, прямоугольная, пилообразная, произвольная |
|---|
| Источник модулирующего сигнала | внутренний |
|---|
| Форма модулирующего сигнала | синусоидальная, прямоугольная, пилообразная, шум и произвольная |
|---|
| Частота модулирующего сигнала | от 2 мГц до 200 kГц |
|---|
| Глубина модуляции | от 0 до 120 % |
|---|
| Частотная модуляция (FM) |
|---|
| Форма несущего сигнала | синусоидальная, прямоугольная, пилообразная, произвольная |
|---|
| Форма модулирующего сигнала | синусоидальная, прямоугольная, пилообразная, шум и произвольная |
|---|
| Частота модулирующего сигнала | от 1 мкГц до 200 кГц |
|---|
| Диапазон установки девиации частоты | от 0 до 15 МГц |
|---|
| Фазовая модуляция (PM) |
|---|
| Форма несущего сигнала | синусоидальная, прямоугольная, пилообразная, произвольная |
|---|
| Форма модулирующего сигнала | синусоидальная, прямоугольная, пилообразная, шум и произвольная |
|---|
| Частота модулирующего сигнала | от 2 мГц до 200 кГц |
|---|
| Диапазон установки девиации фазы | от 0 до 360° |
|---|
| Частотная манипуляция (FSK) |
|---|
| Форма несущего сигнала | синусоидальная, прямоугольная, пилообразная, произвольная |
|---|
| Источник модулирующего сигнала | внутренний / внешний |
|---|
| Форма модулирующего сигнала | прямоугольная (коэффициент заполнения 50%) |
|---|
| Частота следования прямоугольных импульсов модулирующего сигнала | от 2 мГц до 100 кГц |
|---|
| Режим свипирования (качания по частоте) |
|---|
| Форма несущего сигнала | синусоидальная, прямоугольная, пилообразная, произвольная |
|---|
| Характер изменения частоты | линейный или логарифмический |
|---|
| Время развертки | 1 мс ~ 500 с ± 0,1% |
|---|
| Генерация синхросигнала |
|---|
| Уровень | совместимый с ТТЛ |
|---|
| Диапазон частот | 1 мкГц - 2 МГц |
|---|
| Выходное сопротивление | 50 Ом |
|---|
| Развязка выхода | по постоянному току |
|---|
| Синхронизационный вход (Trigger input) |
|---|
| Уровень | совместимый с ТТЛ |
|---|
| Входное сопротивление | > 10 кОм |
|---|
| Частотомер |
|---|
| Уровень входного сигнала | совместимый с ТТЛ |
|---|
| Диапазон частот входного сигнала | от 100 мГц до 100 МГц |
|---|
| Относительная погрешность измерения частоты | ± 51 · 10-6 |
|---|
| Разрешение | 7 разрядов |
|---|
| Тип связи | по постоянному току |
|---|
| Общие характеристики |
|---|
| Дисплей |
|---|
| Дисплей | TFT ЖК-дисплей диагональю 4,3 дюйма |
|---|
| Разрешение дисплея | 480x272 пикселей |
|---|
| Питание |
|---|

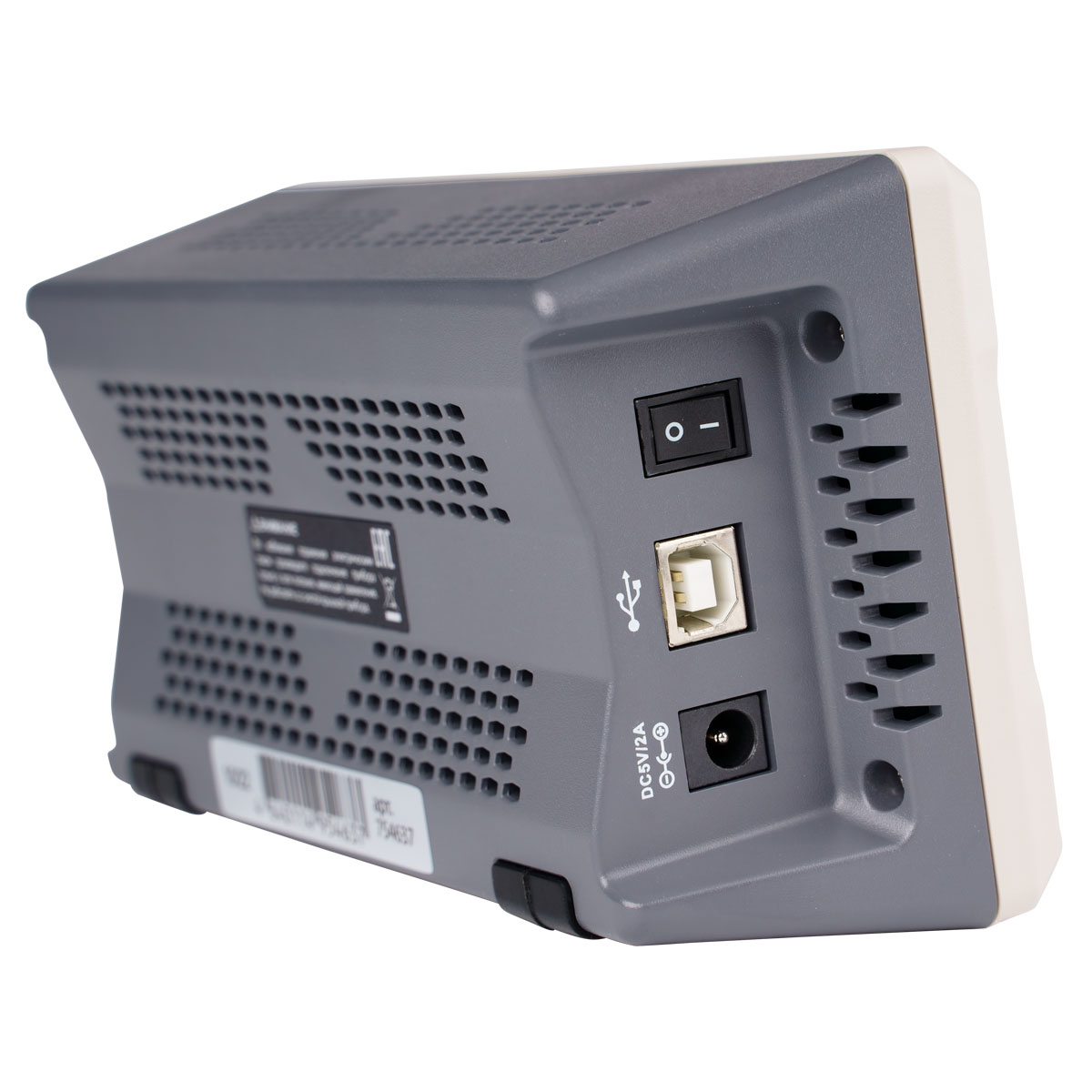

| Напряжение питания | постоянное 5 В, 2А |
|---|
| Потребляемая мощность | 10 Вт |
|---|
| Условия эксплуатации |
|---|
Диапазон температур:
- рабочая
- хранения и транспортировки |
от -10 °С до +40 °С
от -20 °С до +60 °С |
|---|
Относительная влажность:
- при температуре не выше 35 °С
- при температуре от 35 °С до 40 °С |
не более 90%
не более 60% |
|---|
Высота над уровнем моря:
- рабочая
- хранения и транспортировки |
до 2000 м
не более 15000 м |
|---|
| Габаритные размеры | 172 x 90 х 68 мм |
|---|
| Масса | 0,33 кг |
|---|
|
