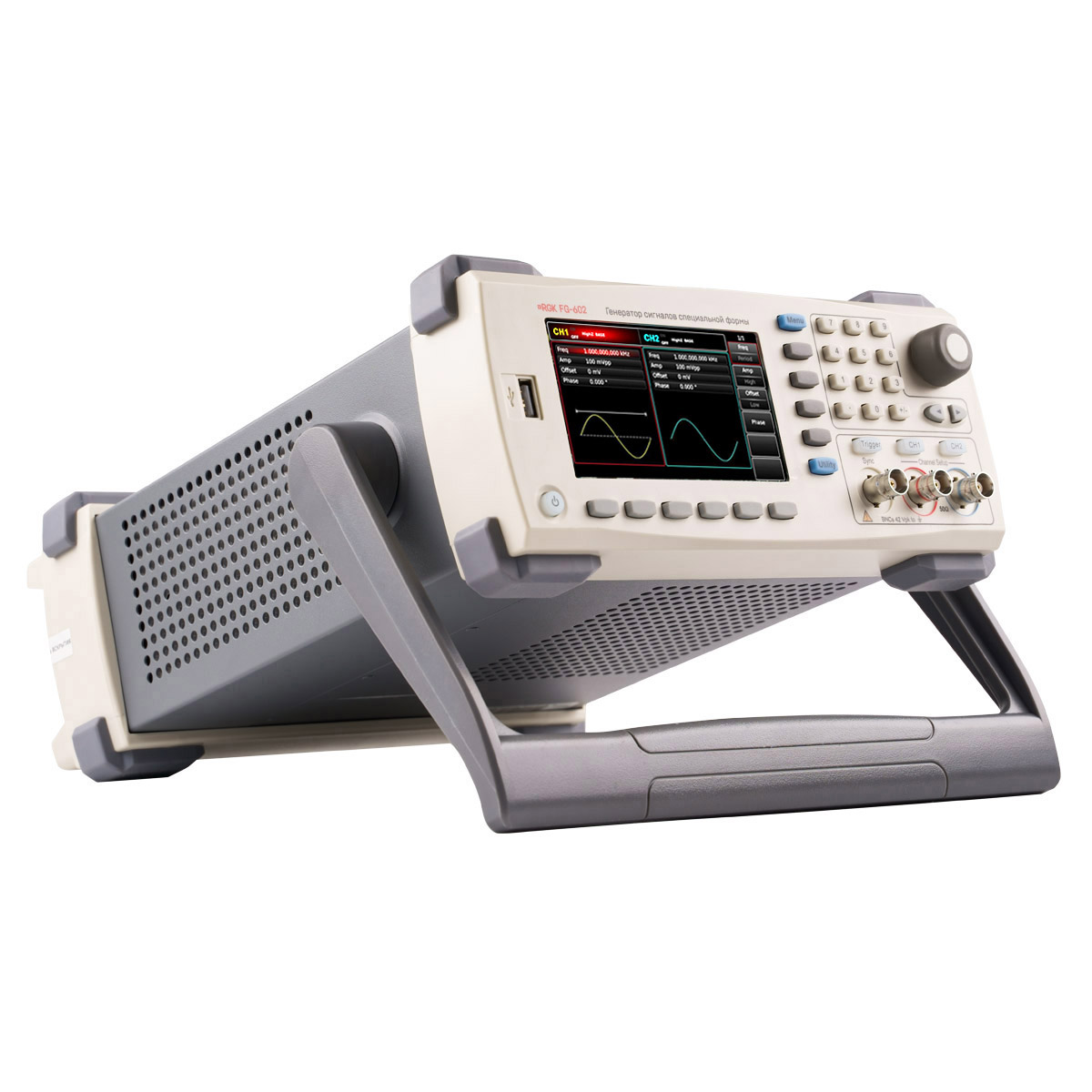

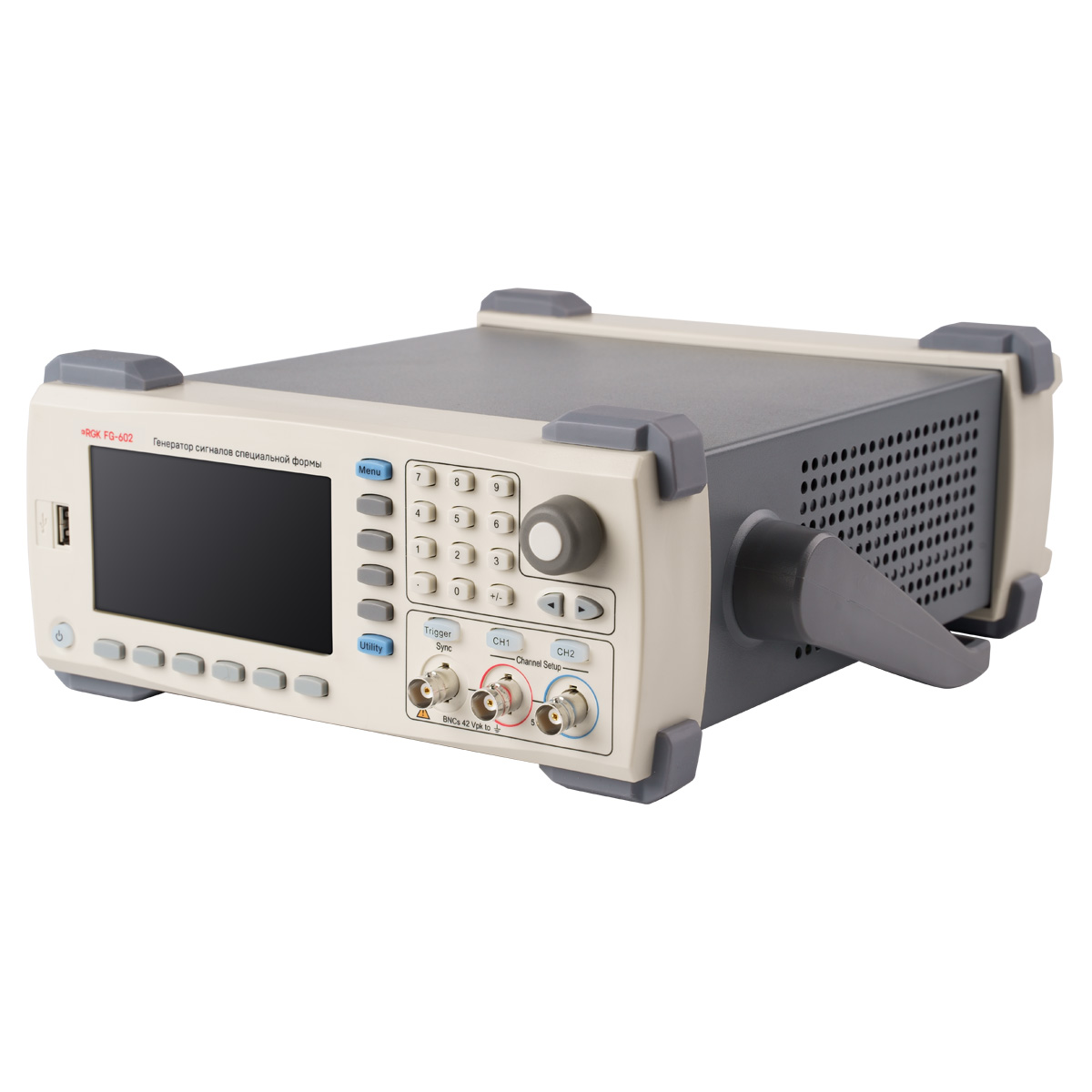

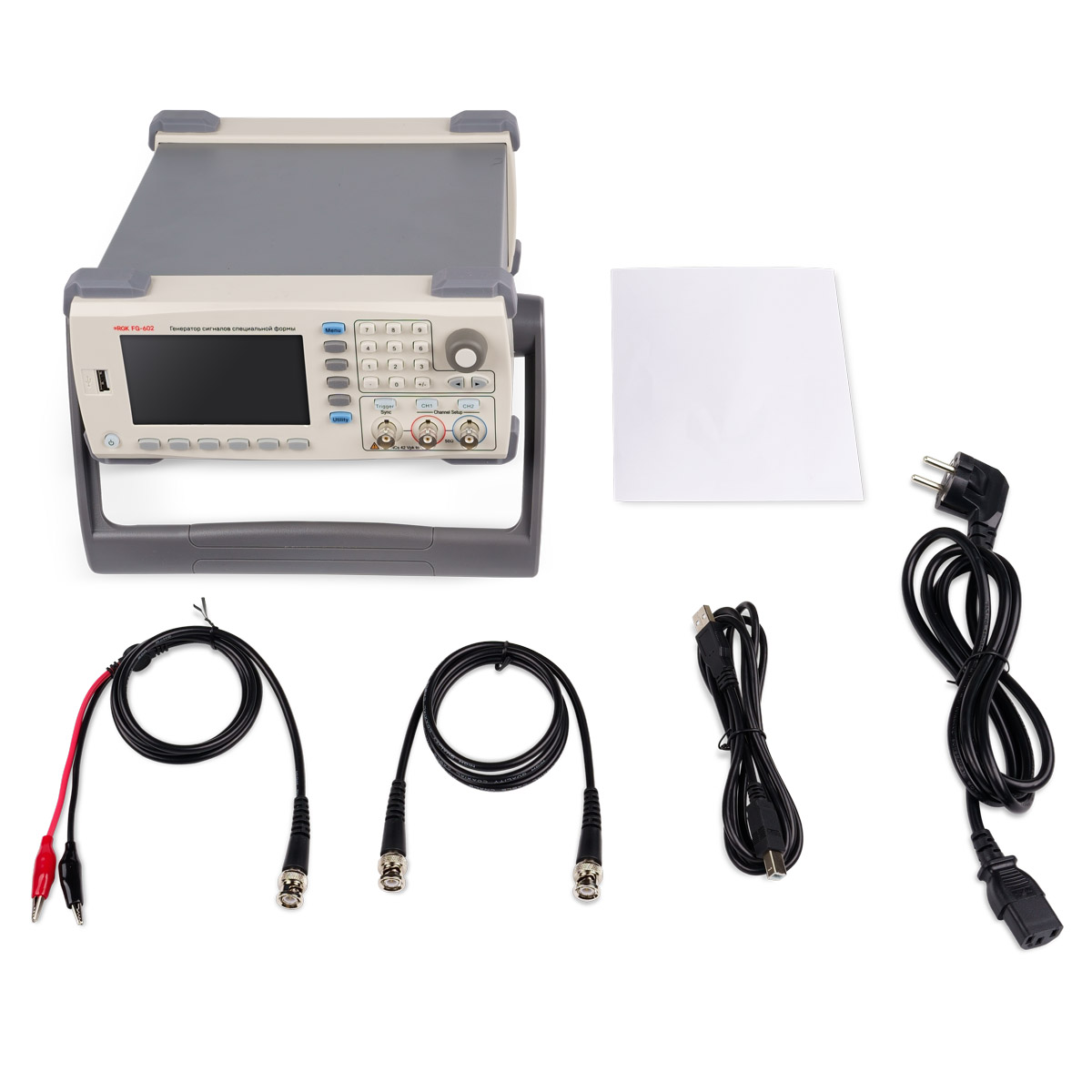

| RGK FG-602 |
|---|
| Количество каналов | 2 (независимые) |
|---|
| Максимальная рабочая частота | 60 МГц |
|---|
| Частота дискретизации | до 320 Мвыб/с |
|---|
| Форма генерируемого сигнала | синусоидальная, прямоугольная, пилообразная, импульсная, произвольная, шумовой сигнал, гармоники, постоянный ток |
|---|
| Рабочие режимы | выходное стробирование, непрерывная генерация, генерация модулированного сигнала, режим свипирования (качание по частоте) |
|---|
| Поддерживаемые типы модуляций | амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), амплитудная манипуляция (ASK), частотная манипуляция (FSK), фазовая манипуляция (PSK), двоичная фазовая манипуляция (BPSK), квадратурная фазовая манипуляция (QPSK), манипуляция колебания (OSK), амплитудная модуляция с подавлением несущей (DSBAM), квадратурно-амплитудная модуляция (QAM), широтно-импульсная модуляция (PWM), суммирующая модуляция (SUM) |
|---|
| Частотные характеристики |
|---|
| Синусоидальный сигнал |
|---|
| Диапазон рабочих частот | от 1 мкГц до 60 МГц |
|---|
| Разрешение по частоте | 1 мкГц |
|---|
| Относительная погрешность установки частоты | ± 0,5·10-6, при рабочей температуре 25°С
относительная нестабильность, вызванная старением прибора ± 1·10-6/год |
|---|
| Уровень гармонических составляющих (при уровне выходного сигнала 0 дБмВт) |
|---|
| от пост. тока до 1 МГц | - 60 дБн |
|---|
| 1 МГц – 10 МГц | - 55 дБн |
|---|
| 10 МГц – 40 МГц | - 50 дБн |
|---|
| 40 МГц – 60 МГц | - 45дБн |
|---|
| Коэффициент гармоник | не более 0,2% (до 20 кГц, размах сигнала 1В) |
|---|
| Уровень паразитных негармонических составляющих (при уровне выходного сигнала 0 дБмВт) | до 10 МГц: не более -70 дБн
свыше 10 МГц: не более -70 дБн + 6 дБ на октаву |
|---|
| Фазовые шумы (отстройка от несущей 10 кГц, уровень несущей 0 дБмВт, частота несущей 10 МГц) | не более -125 дБн/Гц |
|---|
| Прямоугольный сигнал |
|---|
| Диапазон рабочих частот | от 1 мкГц до 25 МГц |
|---|
| Разрешение по частоте | 1 мкГц |
|---|
| Время нарастания/спада | не более 13 нс |
|---|
| Выброс на вершине импульса | не более 2 % |
|---|
| Диапазон установки коэффициента заполнения импульса | от 0,001 % до 99,999% (диапазон установки зависит от текущей выходной частоты) |
|---|
| Джиттер | до 5 МГц: 2·10-6+200 пс
свыше 5 МГц: 200 пс |
|---|
| Пилообразный сигнал |
|---|
| Диапазон рабочих частот | от 1 мкГц до 3 МГц |
|---|
| Разрешение по частоте | 1 мкГц |
|---|
| Нелинейность (частоты сигнала 1 кГц, размах 1В, коэффициент симметрии 100%) | не более 1% от пикового значения |
|---|
| Коэффициент симметрии | от 0% до 100% |
|---|
| Импульсный сигнал |
|---|
| Диапазон рабочих частот | от 1 мкГц до 25 МГц |
|---|
| Разрешение по частоте | 1 мкГц |
|---|
| Минимальная длительность импульса | ≥16 нс |
|---|
| Диапазон регулировки длительности фронтов | от 9 нс до 10 с |
|---|
| Выброс на вершине импульса | не более 2 % |
|---|
| Диапазон установки коэффициента заполнения импульса | от 0,001 % до 99,999% (диапазон установки зависит от текущей выходной частоты) |
|---|
| Джиттер | 150 пс |
|---|
| Шумовой сигнал (белый Гауссов шум) |
|---|
| Ширина шумовой полосы частот | 60 МГц (по уровню -3 дБ) |
|---|
| Диапазон смещения постоянной составляющей | ±5 В (50 Ом) |
|---|
| Диапазон амплитуды шумового сигнала (сумма постоянной и переменной составляющих) | ±10 В (высокоомная нагрузка) |
|---|
| Погрешность установки постоянной составляющей | ±(1% +2 мВ) |
|---|
| Сигнал произвольной формы |
|---|
| Диапазон рабочих частот | от 1 мкГц до 15 МГц |
|---|
| Разрешение по частоте | 1 мкГц |
|---|
| Длина сигнала (глубина памяти) | от 8 точек до 16 млн. точек |
|---|
| Разрешение ЦАП | 16 бит |
|---|
| Частота дискретизации | 320 МВыб/с (режим прямого цифрового синтеза)
до 1,28 ГВыб/c (c интерполяцией) |
|---|
| Минимальное значение времени нарастания/спада | не более 7 нс |
|---|
| Джиттер | 150 пс |
|---|
| Энергонезависимая память | 160 форм сигнала |
|---|
| Характеристики выходного сигнала |
|---|
| Размах по амплитуде | ≤20 МГц: от 1 мВ до 10 В (50 Ом)
≤60 МГц: от 1 мВ до 5 В (50 Ом)
(высокоомная нагрузка)
≤20 МГц: от 2 мВ до 20 В (50 Ом)
≤60 МГц: от 2 мВ до 10 В (50 Ом) |
|---|
| Погрешность установки амплитуды | ± (1% от установленного значения + 1 мВ) |
|---|
| Неравномерность АЧХ (для синусоидального сигнала с размахом по амплитуде 1 В, при нагрузке 50 Ом) | ≤10 МГц: ± 0,1 дБ
от 10 МГц до 60 МГц: ± 0,2 дБ |

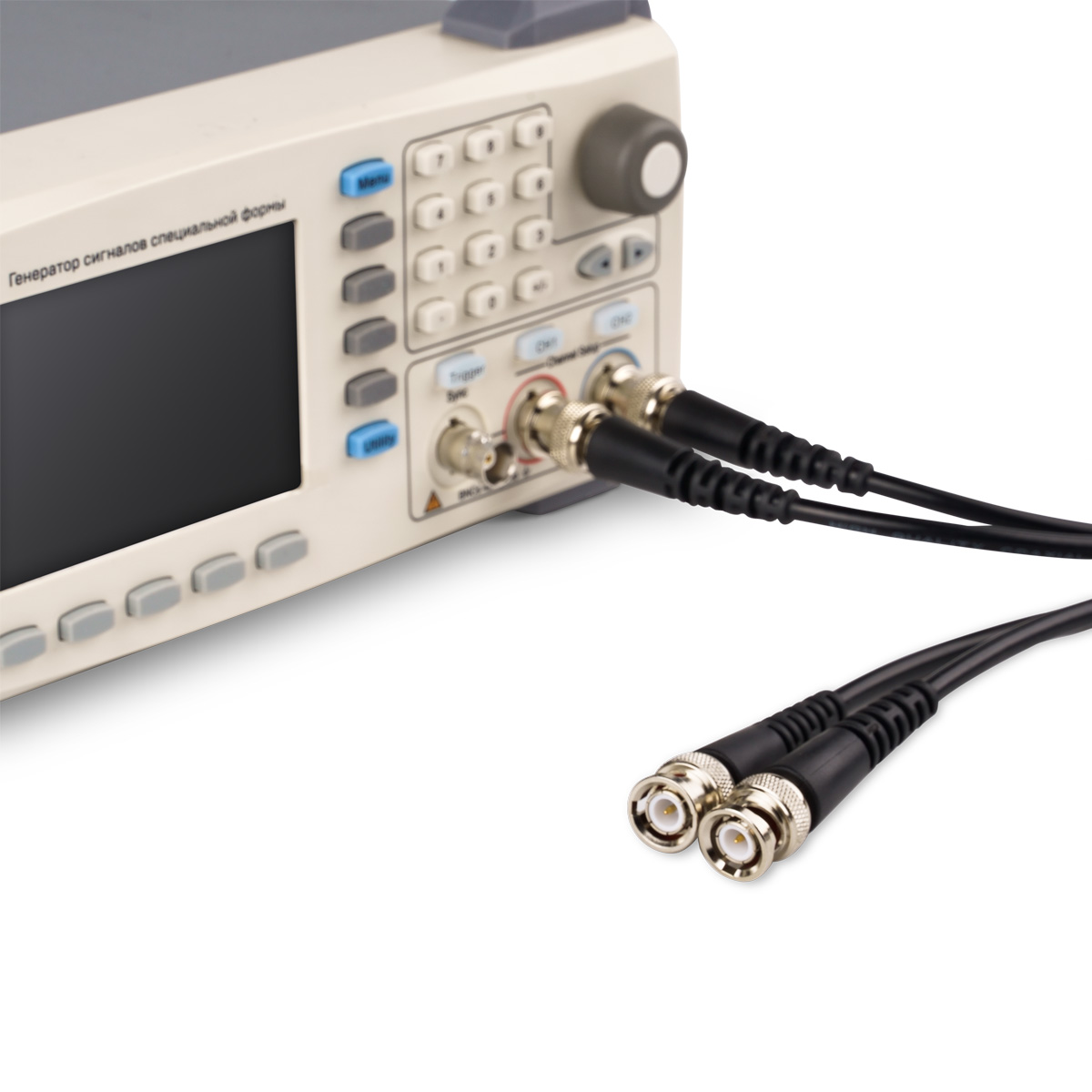

|---|
| Характеристики выходов |
|---|
| Сопротивление | 50 Ом |
|---|
| Изоляция | максимальное значение напряжения 42 В относительно земли |
|---|
| Защита | канальная защита |
|---|
| Поддерживаемые виды модуляций |
|---|
| Амплитудная модуляция (AM) |
|---|
| Форма несущего сигнала | синусоидальная, прямоугольная (1 мГц ~30 МГц), пилообразная, произвольная |
|---|
| Источник модулирующего сигнала | внутренний / внешний |
|---|
| Форма модулирующего сигнала | синусоидальная, прямоугольная, пилообразная, шум и произвольная |
|---|
| Частота модулирующего сигнала | от 2 мГц до 1 МГц |
|---|
| Глубина модуляции | от 0 до 120 % |
|---|
| Частотная модуляция (FM) |
|---|
| Форма несущего сигнала | синусоидальная, прямоугольная (1 мГц ~30 МГц), пилообразная, произвольная |
|---|
| Источник модулирующего сигнала | внутренний / внешний |
|---|
| Форма модулирующего сигнала | синусоидальная, прямоугольная, пилообразная, шум и произвольная |
|---|
| Частота модулирующего сигнала | от 2 мГц до 1 МГц |
|---|
| Диапазон установки девиации частоты | от 0 до 30 МГц |
|---|
| Фазовая модуляция (PM) |
|---|
| Форма несущего сигнала | синусоидальная, прямоугольная (1 мГц ~30 МГц), пилообразная, произвольная |
|---|
| Источник модулирующего сигнала | внутренний / внешний |
|---|
| Форма модулирующего сигнала | синусоидальная, прямоугольная, пилообразная, шум и произвольная |
|---|
| Частота модулирующего сигнала | от 2 мГц до 1 МГц |
|---|
| Диапазон установки девиации фазы | от 0 до 360° |
|---|
| Амплитудная манипуляция (ASK) |
|---|
| Форма несущего сигнала | синусоидальная, прямоугольная (1 мГц ~30 МГц), пилообразная, произвольная |
|---|
| Источник модулирующего сигнала | внутренний / внешний |
|---|
| Форма модулирующего сигнала | прямоугольная (коэффициент заполнения 50%) |
|---|
| Частота следования прямоугольных импульсов модулирующего сигнала | от 2 мГц до 1 МГц |
|---|
| Частотная манипуляция (FSK) |
|---|
| Форма несущего сигнала | синусоидальная, прямоугольная (1 мГц ~30 МГц), пилообразная, произвольная |
|---|
| Источник модулирующего сигнала | внутренний / внешний |
|---|
| Форма модулирующего сигнала | прямоугольная (коэффициент заполнения 50%) |
|---|
| Частота следования прямоугольных импульсов модулирующего сигнала | от 2 мГц до 1 МГц |
|---|
| Двоичная фазовая манипуляция (BPSK) |
|---|
| Форма несущего сигнала | синусоидальная, прямоугольная (1 мГц ~30 МГц), пилообразная, произвольная |
|---|
| Источник модулирующего сигнала | внутренний / внешний |
|---|
| Форма модулирующего сигнала | прямоугольная (коэффициент заполнения 50%) |
|---|
| Скорость манипуляции | от 2 мГц до 1 МГц |
|---|
| Квадратурная фазовая манипуляция (QPSK) |
|---|
| Форма несущего сигнала | синусоидальная, прямоугольная (1 мГц ~30 МГц), пилообразная, произвольная |
|---|
| Источник модулирующего сигнала | псевдошумовая цифровая последовательность различной длины (PN7, PN9, PN11, PN13, PN15, PN17, PN21, PN23, PN25) |
|---|
| Форма модулирующего сигнала | прямоугольная (коэффициент заполнения 50%) |
|---|
| Скорость манипуляции | от 2 мГц до 1 МГц |
|---|
| Манипуляция колебания (ОSK) |
|---|
| Форма несущего сигнала | синусоидальная |
|---|
| Источник модулирующего сигнала | внутренний / внешний |
|---|
| Период колебания, генерируемого внутренним опорным генератором | от 8 нс до 200 с |
|---|
| Частота следования прямоугольных импульсов модулирующего сигнала | от 2 мГц до 1 МГц |
|---|
| Суммирующая модуляция (SUM) |
|---|
| Форма несущего сигнала | синусоидальная, прямоугольная (1 мГц ~30 МГц), пилообразная, шум и произвольная |
|---|
| Источник модулирующего сигнала | внутренний / внешний |
|---|
| Период колебания, генерируемого внутренним опорным генератором | от 8 нс до 5 мс |
|---|
| Частота следования прямоугольных импульсов модулирующего сигнала | от 2 мГц до 1 МГц |
|---|
| Квадратурная амплитудная модуляция (QAM) |
|---|
| Порядок квадратурной амплитудной модуляции | QAM4, QAM8, QAM16, QAM32, QAM64, QAM128, QAM256 (встроенные созвездия) |
|---|
| Источник модулирующего сигнала | псевдошумовая цифровая последовательность различной длины (PN7, PN9, PN11, PN13, PN15, PN17, PN21, PN23, PN25) |
|---|
| Частота следования символов модулирующей цифровой последовательности (символьная скорость) | от 2 мГц до 1 МГц |
|---|
| Широтно-импульсная модуляция (ШИМ) |
|---|
| Форма несущего сигнала | импульсная |
|---|
| Источник модулирующего сигнала | внутренний / внешний |
|---|
| Форма модулирующего сигнала | синусоидальная, прямоугольная, пилообразная, шум и произвольная |
|---|
| Частота модулирующего сигнала | от 2 мГц до 1 МГц |
|---|
| Девиация коэффициента заполнения импульса | от 0% до 49,99% |
|---|
| Режим свипирования (качания по частоте) |
|---|
| Форма несущего сигнала | синусоидальная, прямоугольная, пилообразная, произвольная |
|---|
| Характер изменения частоты | линейный или логарифмический |
|---|
| Время развертки | 1 мс ~ 500 с ± 0,1% |
|---|
| Источник запуска | ручной, внешний или внутренний |
|---|
| Пакетная передача (Burst) |
|---|
| Форма сигнала | синусоидальная, прямоугольная, пилообразная, импульс, шум и произвольная |
|---|
| Тип | отчетом (1~1 000 000 периодов), бесконечный, закрытый |
|---|
| Начальная фаза и фаза остановки | 0°~ +360° |
|---|
| Внутренний цикл | 1 мкс ~ 500 с ± 1% |
|---|
| Закрытый источник | внешняя синхронизация |
|---|
| Источник запуска | ручной, внешний или внутренний |
|---|
| Синхронизирующий сигнал |
|---|
| Выходной уровень | совместимый с ТТЛ |
|---|
| Выходная частота | от 1 мкГц до 10 МГц |
|---|
| Выходной импеданс | 50 Ом |
|---|
| Тип связи | по постоянному току |
|---|

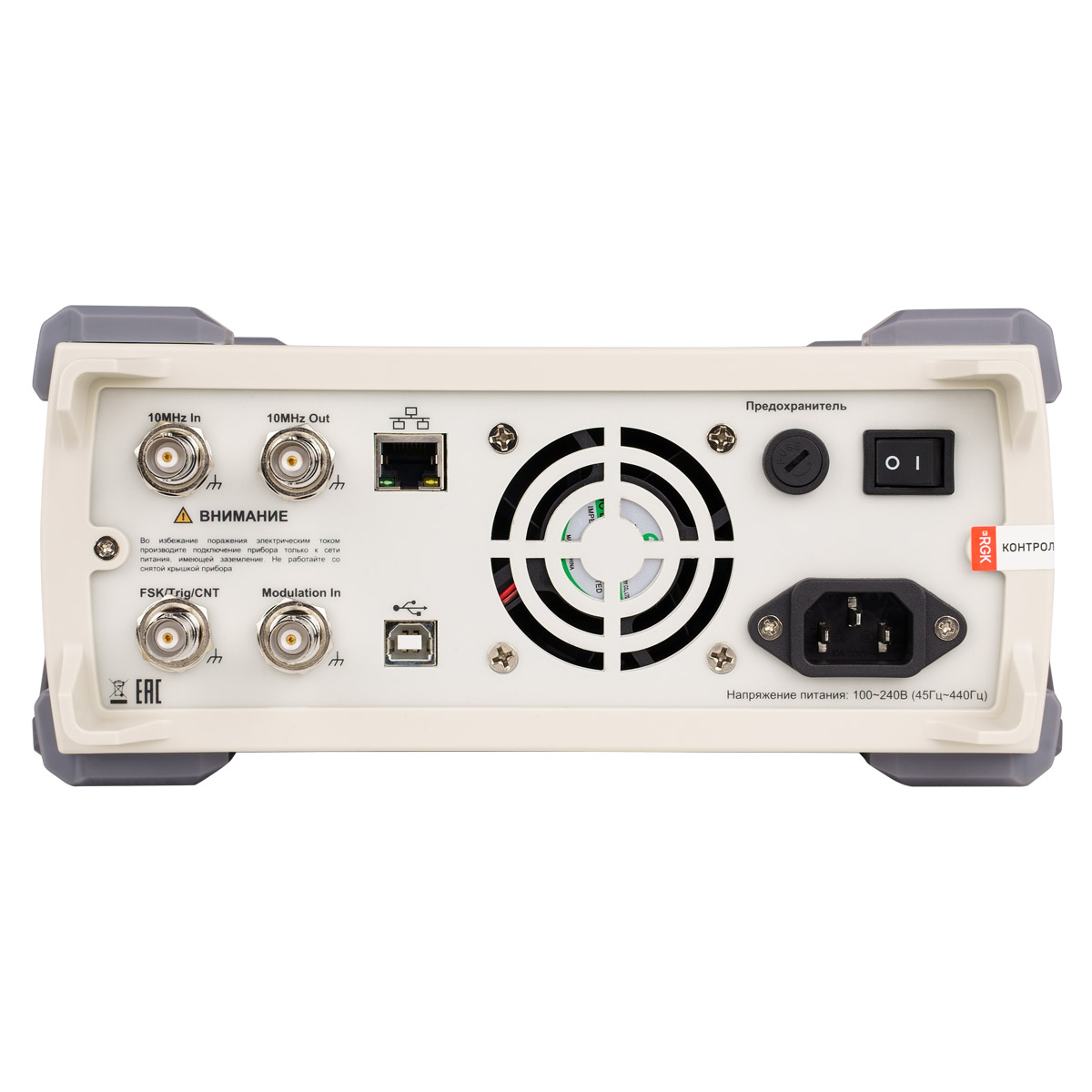

| Разъемы на задней панели |
|---|
| Диапазон амплитуды внешнего модулирующего сигнала | ± 5 В |
|---|
| Входное сопротивление внешнего модулирующего сигнала | 5 кОм |
|---|
| Частота внешнего/внутреннего опорного генератора | 10 МГц ± 50 Гц |
|---|
| Уровень сигнала внешнего/внутреннего опорного генератора | совместимый с ТТЛ |
|---|
| Входное сопротивление опорного генератора | 10 кОм |
|---|
| Выходное сопротивление опорного генератора | 50 Ом |
|---|
| Время блокировки | <1 с |
|---|
| Сигнал внешнего запуска | совместимый с ТТЛ |
|---|
| Синхронизационный вход (Trigger input) |
|---|
| Уровень | совместимый с ТТЛ |
|---|
| Ширина импульса | > 100 нс |
|---|
| Входное сопротивление | > 10 кОм |
|---|
Время отклика:
- развертка по частоте
- последовательность импульсов |
<500 мкс (типичное значение)
<500 нс (типичное значение) |
|---|
| Выход синхронизации (Trigger output) |
|---|
| Уровень | совместимый с ТТЛ |
|---|
| Ширина импульса | > 400 нс, типичное значение |
|---|
| Выходное сопротивление | 50 Ом, типичное значение |
|---|
| Максимальная частота | 1 МГц |
|---|
| Частотомер |
|---|
| Уровень входного сигнала | cовместимый с ТТЛ |
|---|
| Диапазон частот входного сигнала | от 100 мГц до 200 МГц |
|---|
| Относительная погрешность измерения частоты | ± 51 · 10-6 |
|---|
| Разрешение | 6 разрядов |
|---|
| Тип связи | по постоянному току |
|---|
| Общие характеристики |
|---|
| Дисплей |
|---|

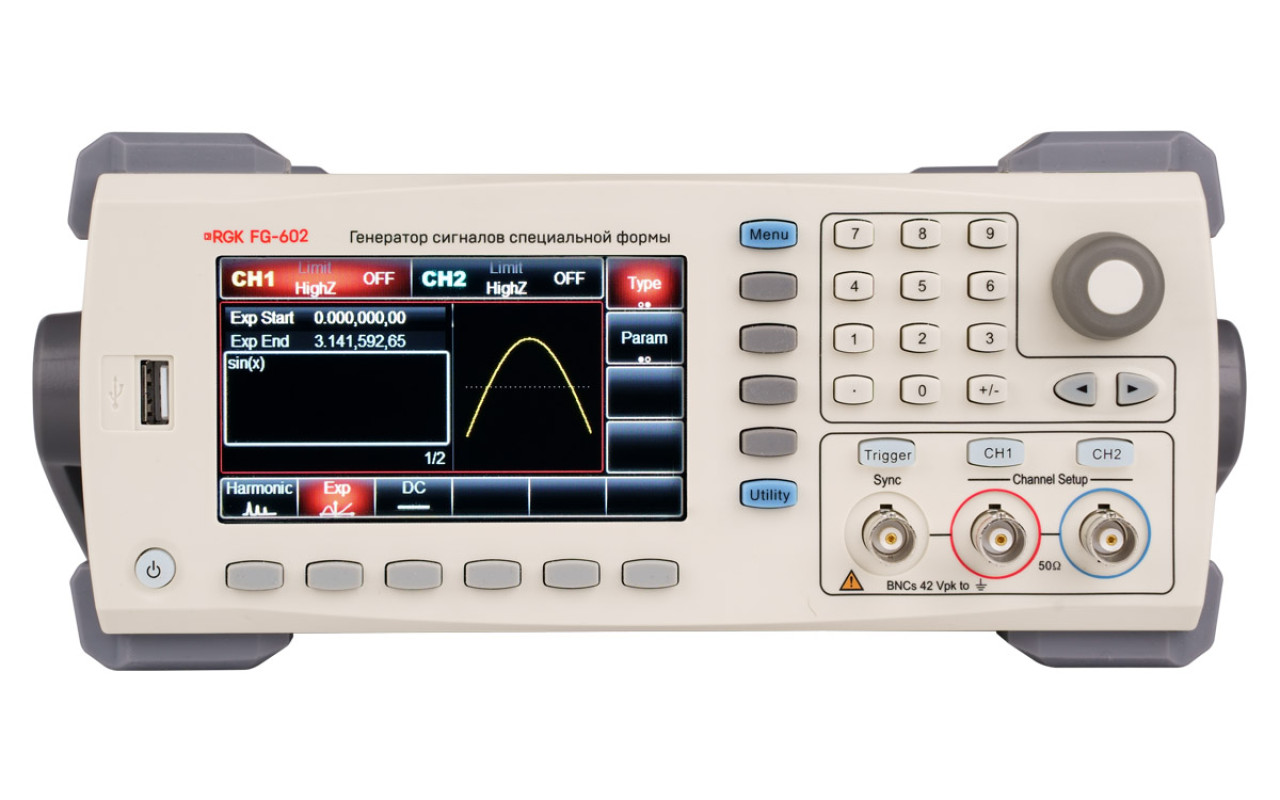

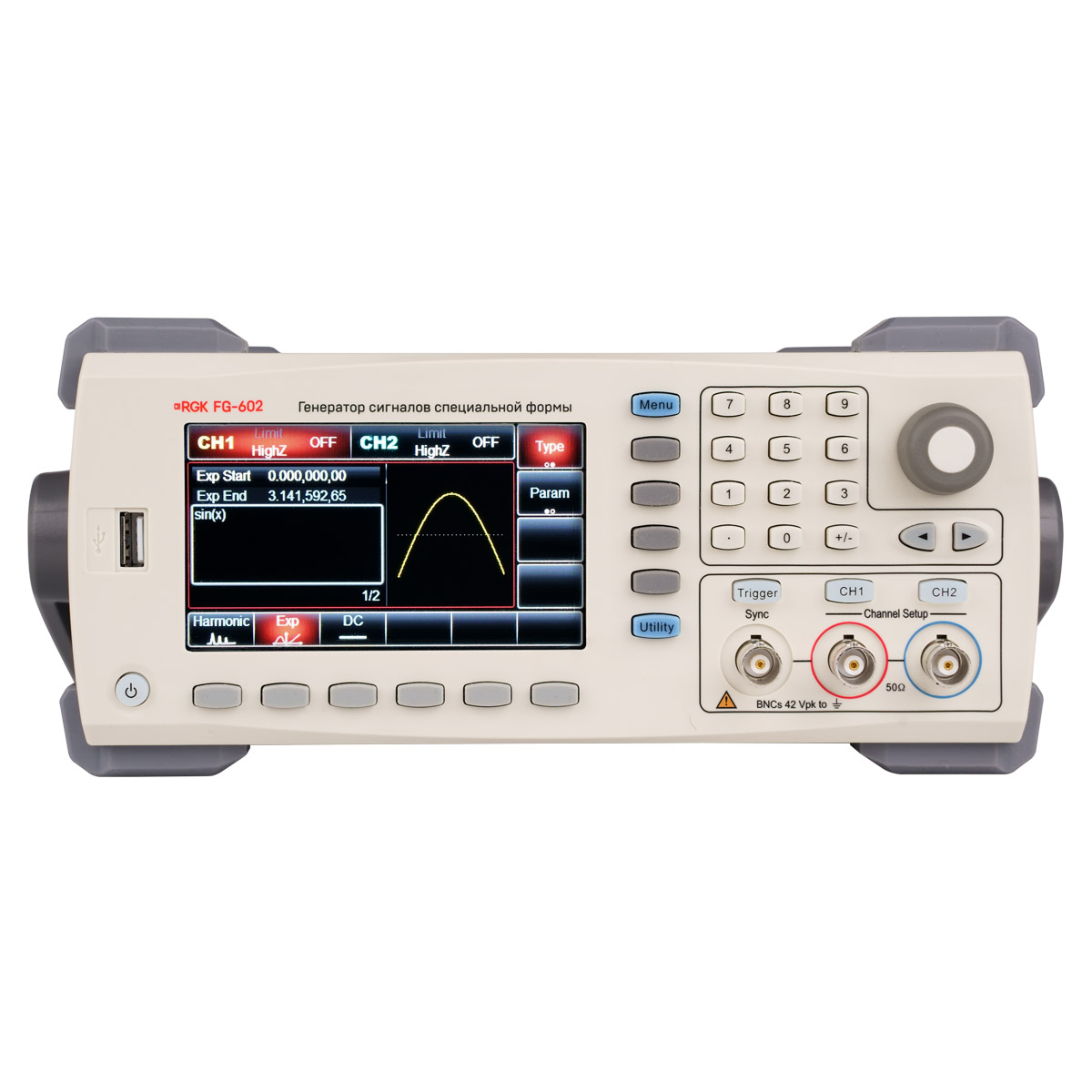

| Дисплей | TFT ЖК-дисплей диагональю 4,3 дюйма |
|---|
| Разрешение дисплея | 480x272 пикселей |
|---|
| Питание |
|---|
| Напряжение питания | переменное 100-240 В, 45-440Гц, CAT II |
|---|
| Энергопотребление | не более 50 Вт |
|---|
| Предохранитель | 250 В, 2А |
|---|
| Условия эксплуатации |
|---|
Диапазон температур:
- рабочая
- хранения и транспортировки |
от -10 °С до +40 °С
от -20 °С до +60 °С |
|---|
Относительная влажность:
- при температуре не выше 35 °С
- при температуре от 35 °С до 40 °С |
не более 90%
не более 60% |
|---|
Высота над уровнем моря:
- рабочая
- хранения и транспортировки |
до 2000 м
не более 15000 м |
|---|
| Габаритные размеры | 305 x 230 х 93 мм |
|---|
| Масса | 3,1 кг |
|---|
|
