В этих полнофункциональных приборах представлены различные функции и возможности, облегчающие проведение измерений: функция Авто-Вызова предназначена для выбора и повторного вызова из памяти прибора записанной стандартной или пользовательской настройки, коэффициент утоньшения отслеживает процент уменьшения толщины стенки, а функции Измерения Скорости Звука или Времени Пролета напрямую измеряют скорость звука в материале и т.д.

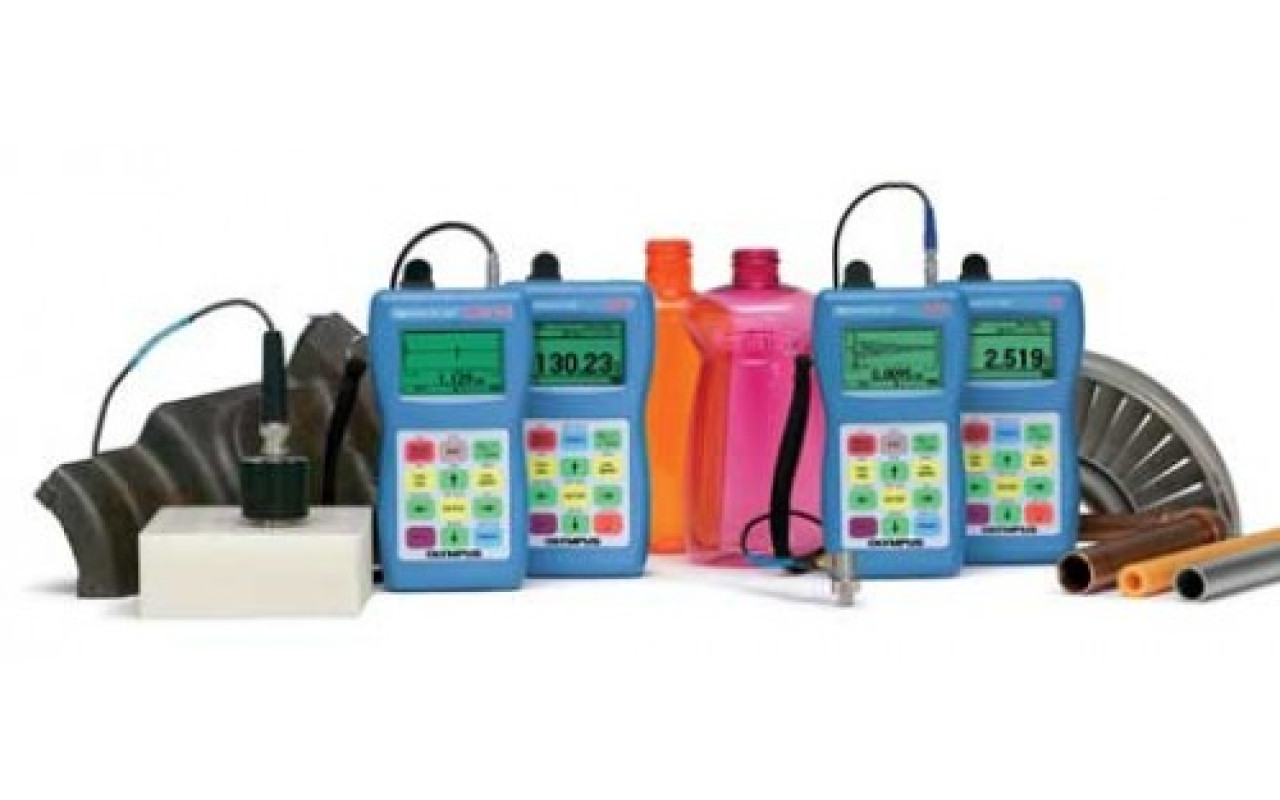

Благодаря более чем сорокалетнему опыту работы, ультразвуковые измерительные приборы фирмы Panametrics-NDT обрели широкую известность в мире. Новые портативные приборы серии 35 - не исключение. Они обладают большим набором опций и возможностей измерений, чем их известные предшественники. Тем больше оснований выбрать приборы серии 35 для точного измерения толщин.

Возможности толщиномеров серии 35

Возможность измерения Скорости Звука и Коэффициента утоньшения заложена во всех моделях

Большой диапазон толщин от 0.0030" до 25.0" (от 0.08 до 635.0 мм), в зависимости от инструмента и материала

Возможность использовать контактные и иммерсионные датчики, а так же датчики с линией задержки

Функция Авто-Вызова предустановленных и пользовательских настроек

Ручной; вес около 8.5 унций (0.24 кг)

Режим измерения минимальных/максимальных значений

Сигнализация по Верхнему/Нижнему порогу

Дополнительный A-скан Формы Волны

Дополнительная программа интерфейса 35PCSCOPE

Поддержание метрической и английской систем счисления (дюймы/мм)

Многоязыковой пользовательский интерфейс

Индикатор заряда батарей

Модель 35 и 35DL используются для большинства измерений

С моделями 35 и 35DL могут использоваться датчики с частотой от 2.25 до 30 МГц, что делает возможным проведение большинства измерений толщин, от очень маленьких до очень больших. В общей сложности, датчики с большей частотой и меньшим диаметром используются для исследований тонких или искривленных поверхностей, а так же для получения более точных данных.

Применение

большинство материалов различных толщин

пластиковые бутылки, трубы, листы толщиной до 0.08 мм (или 0.003 дюйма)

металлические контейнеры, рулонная сталь, детали машинной обработки толщиной до 0.10 мм (или 0.004 дюйма)

литые цилиндры, лопатки турбин

стеклянные колбы ламп, бутылки

тонкие изделия из стекловолокна, резины, керамики и композиционных материалов

искривленные поверхности или контейнеры малых радиусов

разрешение до 0.001 мм или 0.0001"

Модель 35HP и 35DL-HP: измерение материалов с высоким коэффициентом затухания

Приборы HP с низкочастотной полосой пропускания и специальным генератором-приемником разработаны для оптимизации глубины проникновения ультразвука при измерении толстых материалов с высоким коэффициентом затухания и рассеивания ультразвуковых волн. Большинство других ультразвуковых толщиномеров для подобных измерений не применимо.

Применение

большинство материалов с высоким коэффициентом затухания

толстые делали из литейных металлов

толстые резиновые покрышки и камеры

корпуса лодок и емкости из стекловолокна

композитные материалы- разрешение в 0.01 мм или 0.001"

СБОР ДАННЫХ ДЛЯ СОСТАВЛЕНИЯ ДОКУМЕНТАЦИИ

Внутренний Регистратор Данных

Внутренний регистратор данных моделей 35DL и 35DL-HP позволяет записывать, повторно вызывать и пересылать 8000 показаний толщин с Идентификационными Кодами. Прибор с дополнительным режимом отображения формы волны способен так же сохранять 350 форм волны для получения данных о толщине. Все сохраненные данные могут быть переданы на компьютер для проведения анализа статистики.

Буквенно-цифровые Идентификационные Коды

Каждому записанному измерению соответствует имя файла из восьми символов и номер ID, содержащий до 10 цифр. Помимо толщины сохраняются все настройки параметров, как, например, скорость звука в материале, настройки датчика и режим измерения.

Аппаратный Расчет Статистики

В регистраторах данных моделей 35DL и 35DL-HP предусмотрена опция расчета статистики, позволяющая генерировать отчеты и передавать их непосредственно на печать.

Почему приборы HP?

Инженеры фирмы Panametrics-NDT более трех декад разрабатывали серию HP (High Penetration - Высокая Степень Проникновения) для толстых изделий и материалов с высоким коэффициентом затухания ультразвука. Эти приборы не только могут использовать датчики с частотой в 0.5 МГц, но и их электронные схемы (генератор-приемник) оптимизируют обработку сигналов на таких низких частотах. В результате, измерительные приборы фирмы Panametrics-NDT заработали репутацию лучших инструментов для измерения толстых слоев резины, стекловолокна, композитов и других жестких материалов.
