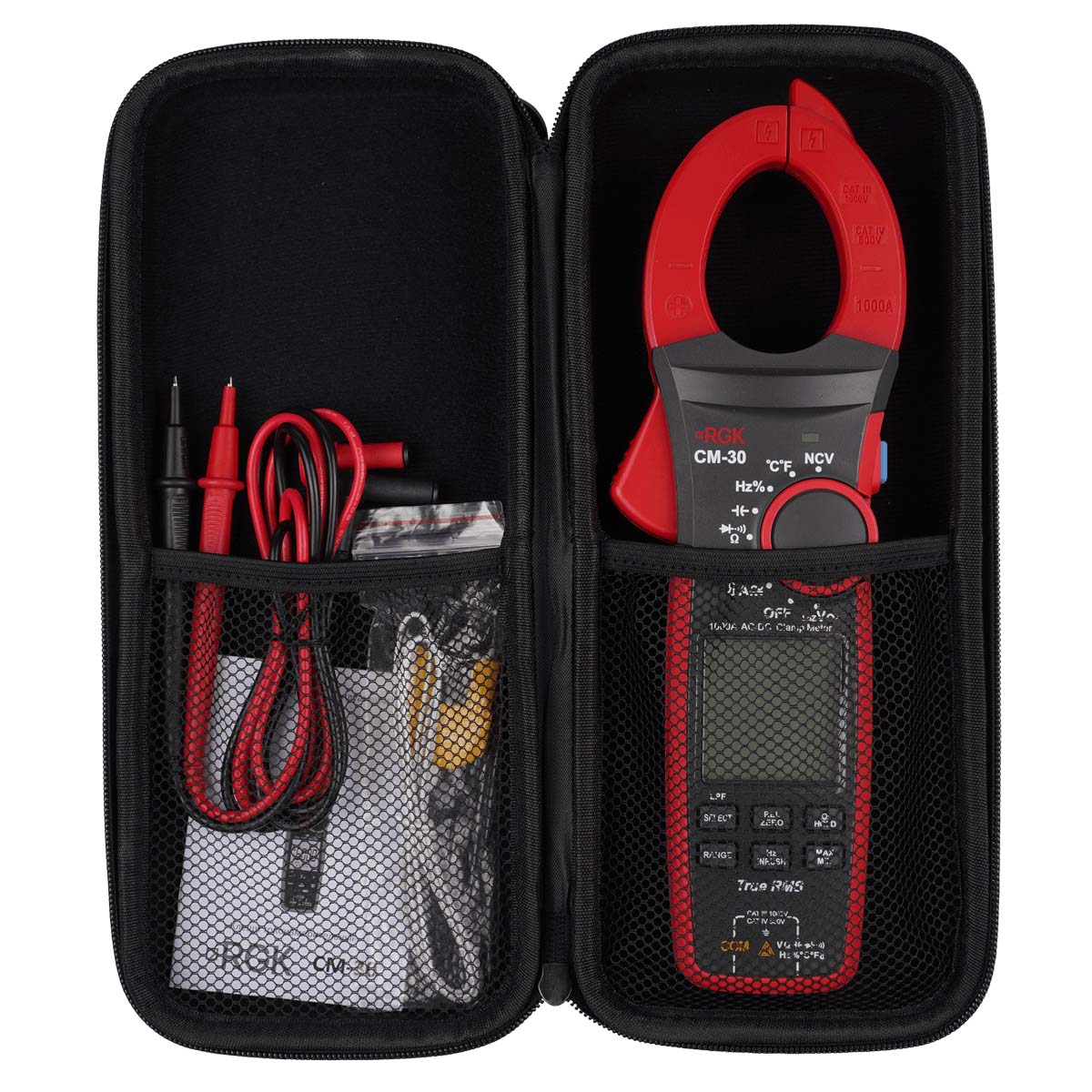

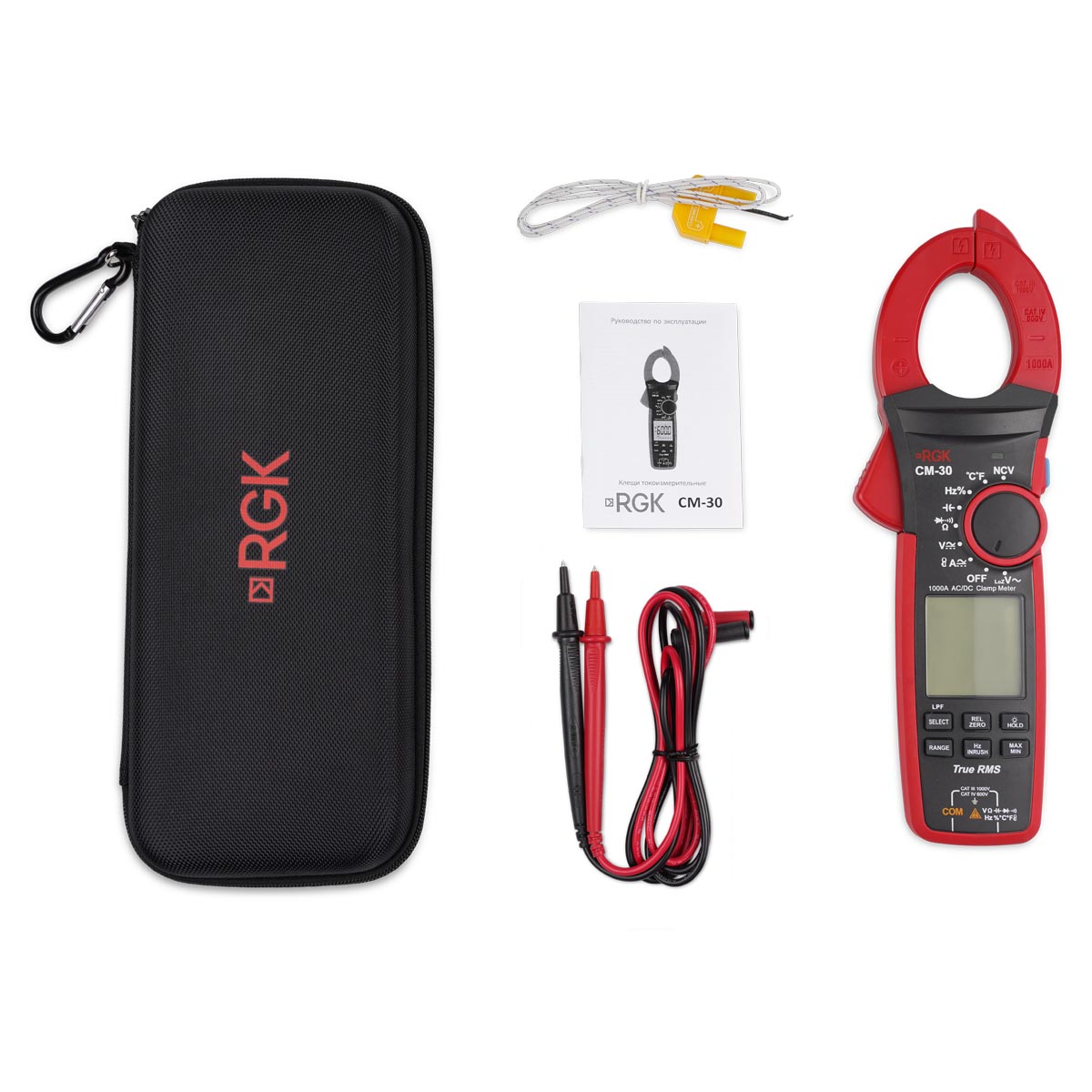

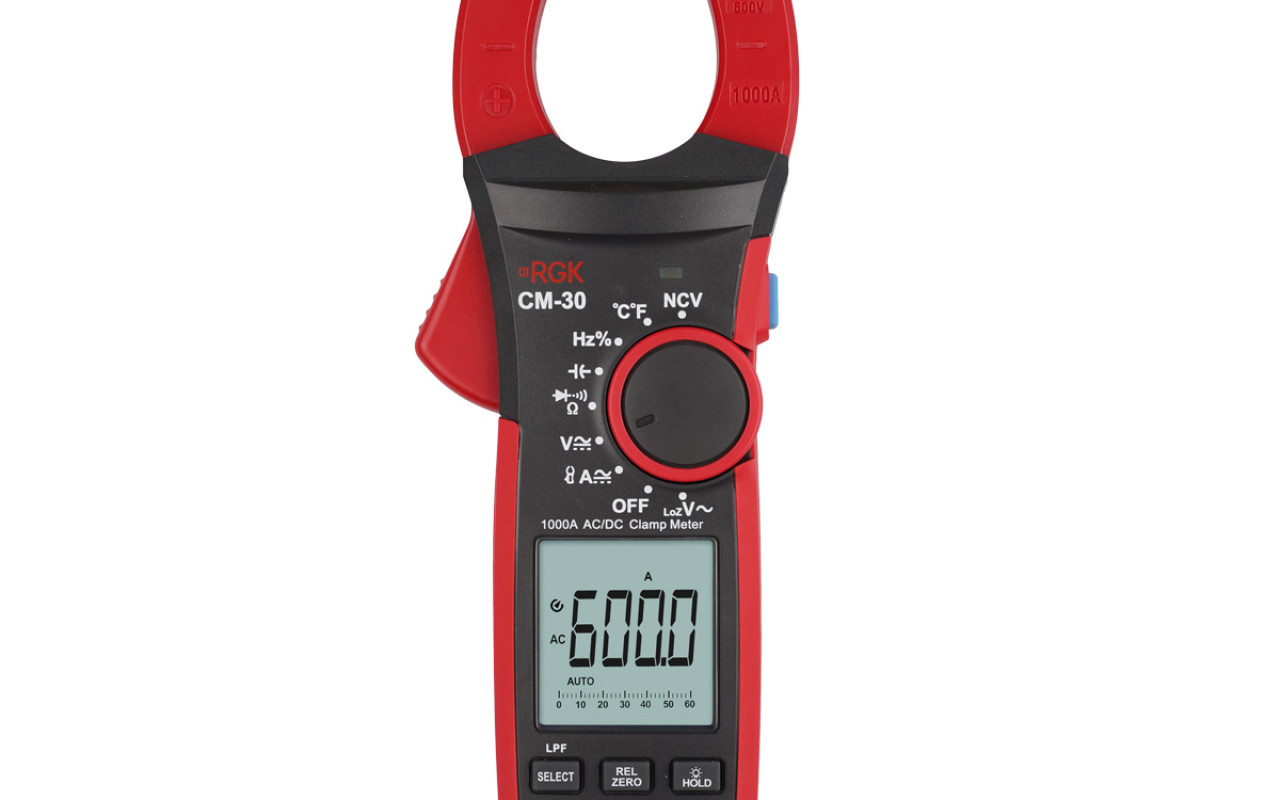

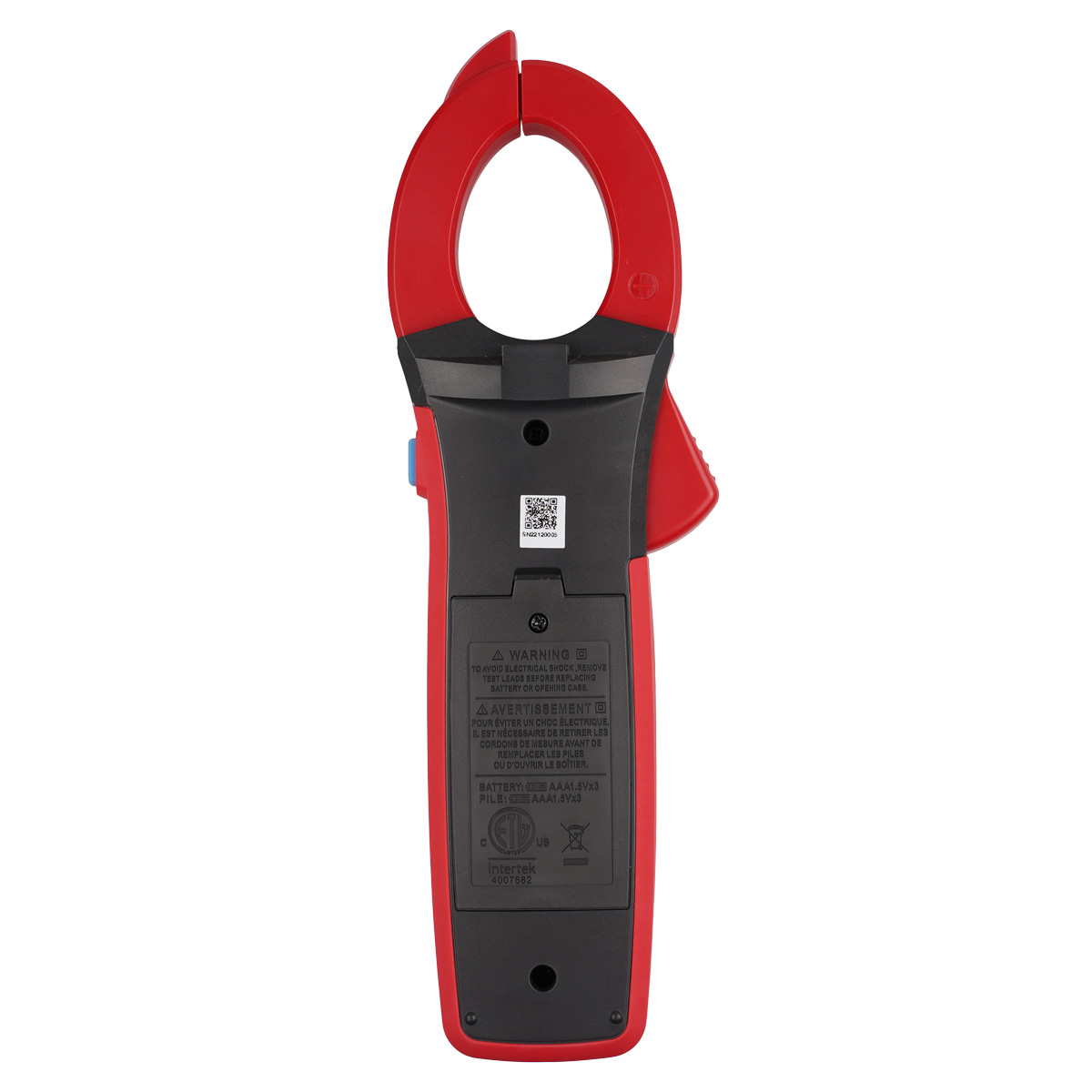

Токоизмерительные клещи RGK CM-30
Токоизмерительные клещи RGK CM-30

  • Токоизмерительные клещи RGK CM-30 - True RMS прибор для точного измерений больших значений силы постоянного или переменного тока, до 1000 А. Множество специализированных функций и возможность работы с проводниками сечением до 42 мм делают эту модель отличным выбором для диагностики и техобслуживания промышленного оборудования, установок, сетей.

    Богатый функционал

    • INRUSH - регистрация пусковых токов и переходных процессов.
    • LoZ - режим пониженного сопротивления на входе для борьбы с паразитным напряжением и помехами.
    • LPF - фильтр низких частот необходим для диагностики инверторов и оборудования с частотно-регулируемым приводом.
    • NCV - датчик бесконтактного определения наличия напряжения в розетках и проводах.
    • REL - относительные измерения для быстрого сравнения с контрольным значением.
    • Измерение температуры при помощи термопары для проверки систем под нагрузкой.

    Безопасность работ

    Токовые клещи RGK CM-30 позволяют провести измерения силы тока без прямого контакта с высоконагруженным проводником и без нарушения его целостности. Модель относится к максимальному классу электробезопасности CAT IV 600V и подходит для тестирования оборудования промышленного класса.

    Продуманная эргономика

    Рядом с захватом клещей расположен защитный барьер, который препятствует случайному соскальзыванию руки пользователя в сторону линии под напряжением. Предусмотрен яркий фонарь для подсветки рабочей зоны - полезная особенность для слабоосвещенных распределительных коробок и шкафов. Органы управления расположены так, чтобы пользоваться всеми функциями было удобно одной рукой в защитной перчатке.

    Дополнительные возможности

    Токовые клещи RGK CM-30 могут частично заменить мультиметр за счет наличия следующих режимов:

    • измерение напряжения (постоянного и переменного);
    • определение сопротивления;
    • контроль целостности цепи (прозвонка);
    • тестирование компонентов - диодов и конденсаторов.

    Расширение диапазона

    Рабочий диапазон устройства можно расширить до 3000 А путем подключения гибкого датчика CM-Flex, который значительно упрощает выполнение замеров в тесном окружении, например, а также позволяет тестировать силовые провода диаметром до 140 мм. Для подключения датчика к токоизмерительным клещам RGK CM-30 не требуются какие-либо адаптеры или переходники.

    • RGK CM-30
    Параметры измерения силы постоянного тока
    Пределы измерений, АРазрешение (единица младшего разряда (е.м.р.)), АПределы допускаемой основной абсолютной погрешности измерений, А
    60,000,01±(0,02●I+5 е.м.р.)
    600,00,1
    10001
    Примечание – I – измеренное значение переменного тока, А
    Параметры измерения силы переменного тока
    Пределы измерений, АРазрешение (единица младшего разряда (е.м.р.)), АПределы допускаемой основной абсолютной погрешности измерений, А
    60,000,01±(0,02●I+9 е.м.р.)
    600,00,1±(0,02●I+5 е.м.р.)
    10001
    Примечание – I – измеренное значение переменного тока, А
    Частотный диапазон: 40-400 Гц
    Параметры измерения напряжения переменного тока
    Пределы измерений, BЧастота, ГцРазрешение (единица младшего разряда (е.м.р.)), BПределы допускаемой основной абсолютной погрешности измерений, В
    6,000от 40 до 4000,001±(0,012●U+3 е.м.р.)
    60,000,01
    600,00,1±(0,01●U+8 е.м.р.)
    10001
    Примечание – U – измеренное значение напряжение переменного тока, В
    Параметры измерения напряжения постоянного тока
    Пределы измеренийРазрешение (единица младшего разряда (е.м.р.))Пределы допускаемой основной абсолютной погрешности измерений, мВ, В
    600,0 мВ0,1 мВ±(0,008●U+3 е.м.р.)
    6,000 В0,001 В±(0,005●U+5 е.м.р.)
    60,00 В0,01 В
    600,0 В0,1 В
    1000 B1 B
    Примечание – U – измеренное значение напряжение постоянного тока, В
    Параметры измерения электрического сопротивления постоянному току
    Пределы измеренийРазрешение (единица младшего разряда (е.м.р.))Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм
    600,0 Ом0,1 Ом±(0,01●R+3 е.м.р.)
    6,000 кОм0,001 кОм±(0,01●R+2 е.м.р.)
    60,00 кОм0,01 кОм
    600,0 кОм0,1 кОм
    6,000 МОм0,001 МОм±(0,02●R+8 е.м.р.)
    60,00 МОм0,01 МОм
    Примечание – R – измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм
    Параметры измерения электрической ёмкости
    Пределы измеренийРазрешение (единица младшего разряда (е.м.р.))Пределы допускаемой основной абсолютной погрешности измерений, В
    60,00 нФ0,01 нФ±(0,04●С+25 е.м.р.)
    600,0 нФ0,1 нФ±(0,04●С+5 е.м.р.)
    6,000 мкФ0,001 мкФ
    60,00 мкФ0,01 мкФ
    600,0 мкФ0,1 мкФ
    6,000 мФ0,001 мФ±(0,10●С+9 е.м.р.)
    60,00 мФ0,01 мФ
    Примечание – C - измеренное значение электрической емкости, нФ, мкФ, мФ
    Параметры измерения температуры с помощью преобразователей термоэлектрических (термопар)по ГОСТ Р 8.585-2001 (термопара типа K)
    Пределы измерений, °СРазрешение (единица младшего разряда (е.м.р.)) , °СПределы допускаемой основной абсолютной погрешности измерений, °С 1)
    от –40 до +3000,1±(0,01●T+20 е.м.р.)
    от +300 до + 10001±(0,01●T+2 е.м.р.)
    Примечание – T – измеренное значение температуры, °С;
    1) – погрешность нормирована без учета погрешности используемой термопары
    Параметры измерения частоты
    Диапазон измеренийРазрешение (единица младшего разряда (е.м.р.))Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц
    10 Гц – 1 МГц0,01 Гц – 1 кГц±(0,001●F+3 е.м.р.)
    Примечания:
    F – измеренное значение частоты, Гц, кГц, МГц;
    Нижний предел измерений – 10 Гц
    Температурный коэффициент
    МодификацияТемпературный коэффициент/°С
    RGK CM-300,1
    Общие характеристики
    Разрядность дисплея6000
    Отображение полярностиавтоматическое
    Индикация перегрузки"OL" или "-OL"
    Скорость выборкиоколо 3 в секунду
    Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещейДополнительная погрешность ± 1,0%
    Раскрытие клещей42 мм
    Класс защитыCAT III 1000 В, CAT IV 600 В
    Рабочие условия измерений:
    - температура окружающего воздуха
    - относительная влажность воздуха

    - атмосферное давление
    от 0 до +50 °С
    80 % при температуре от 0 до +30 °С
    75 % при температуре св. +30 до +40 °С
    85 % при температуре св. +40 до +50 °С
    от 84,0 до 106,7 кПа
    Нормальные условия измерений:
    - температура окружающего воздуха
    - относительная влажность воздуха

    от +18 до +28 °С
    80 %
    Температура хранения
    Влажность хранения    		от -10 до +60 °C
    80 %
    Питание3 батареи, ААА
    Параметры электрического питания:
    - напряжение постоянного тока
    4,5 B
    Габаритные размеры272 x 81 x 44 мм
    Масса0,447 кг
