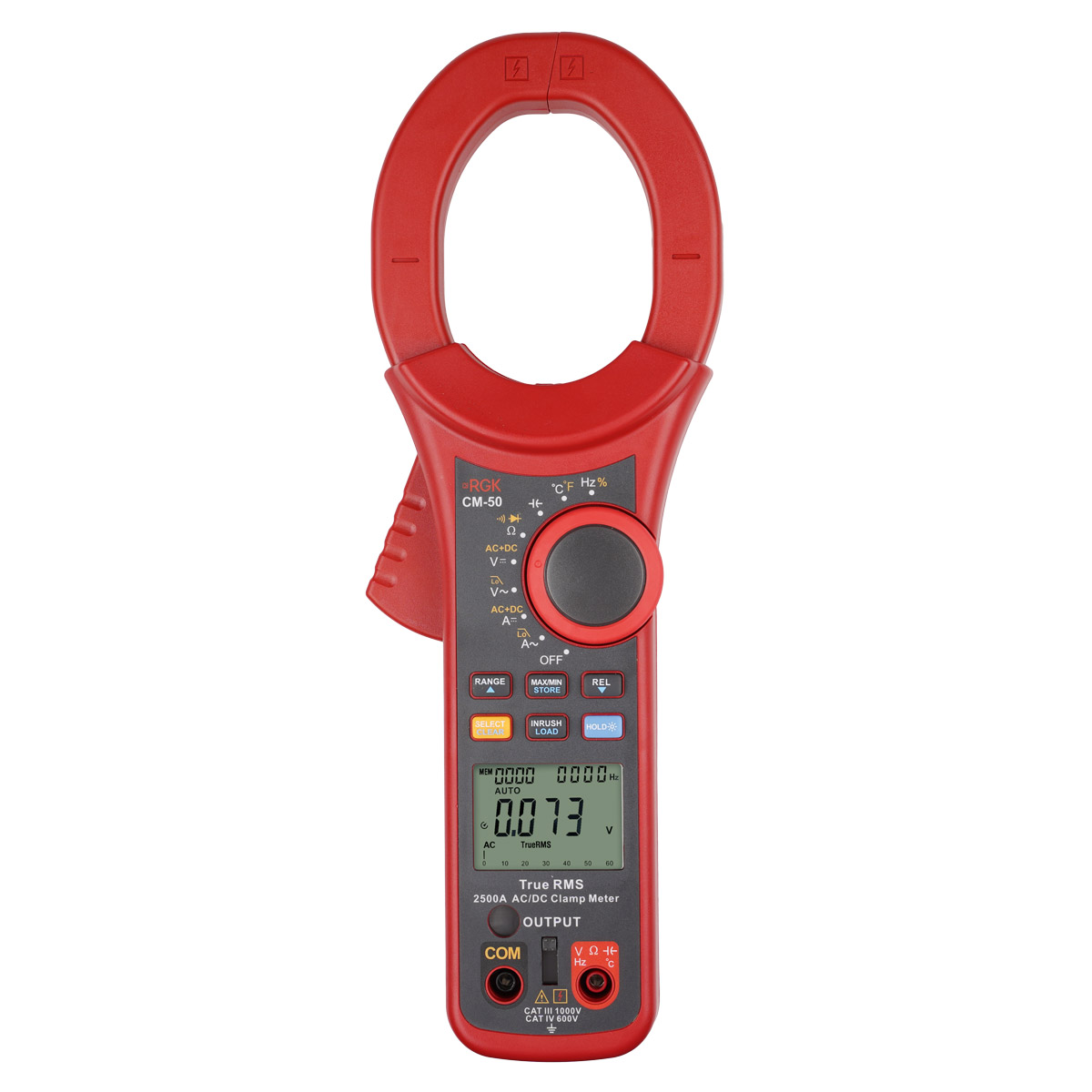

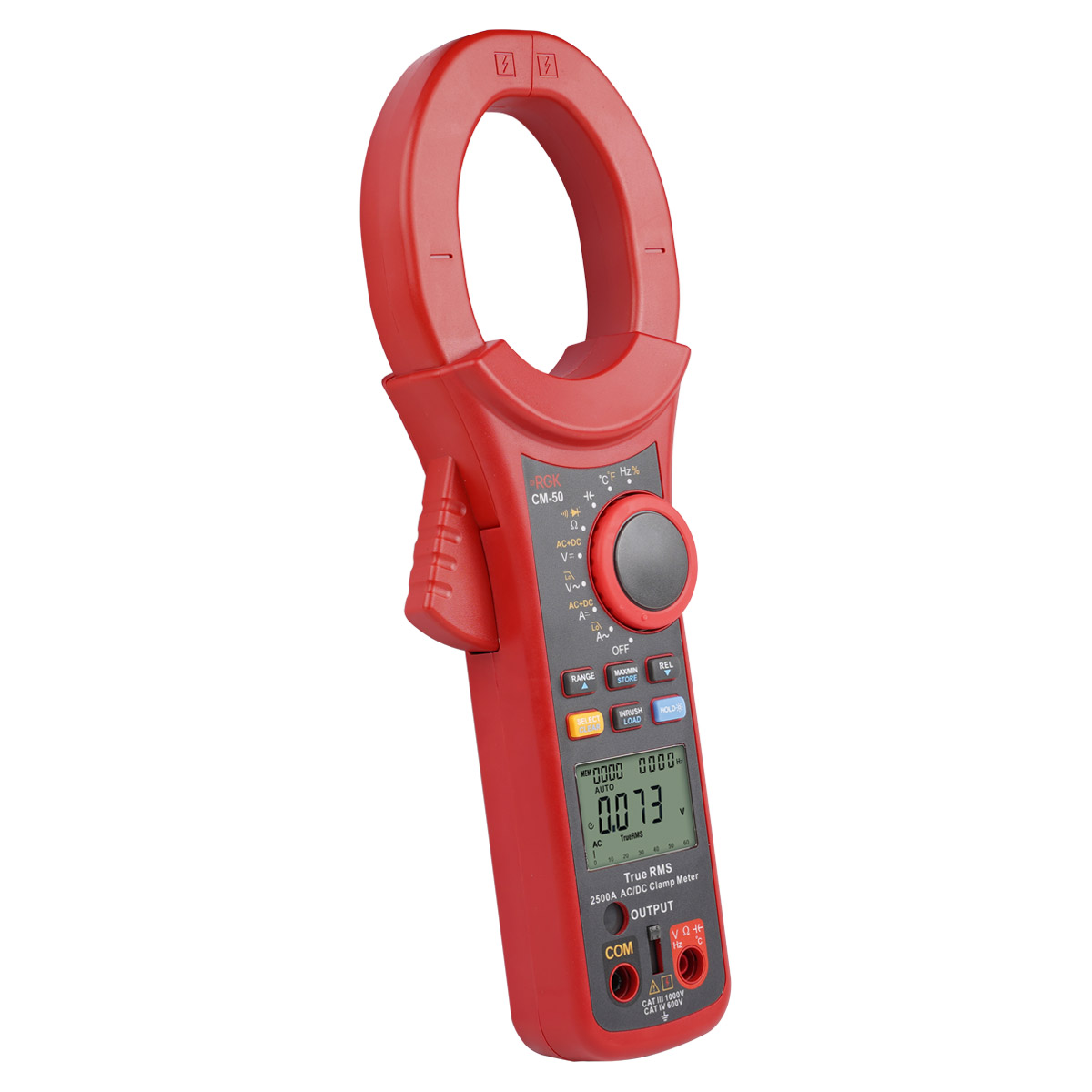

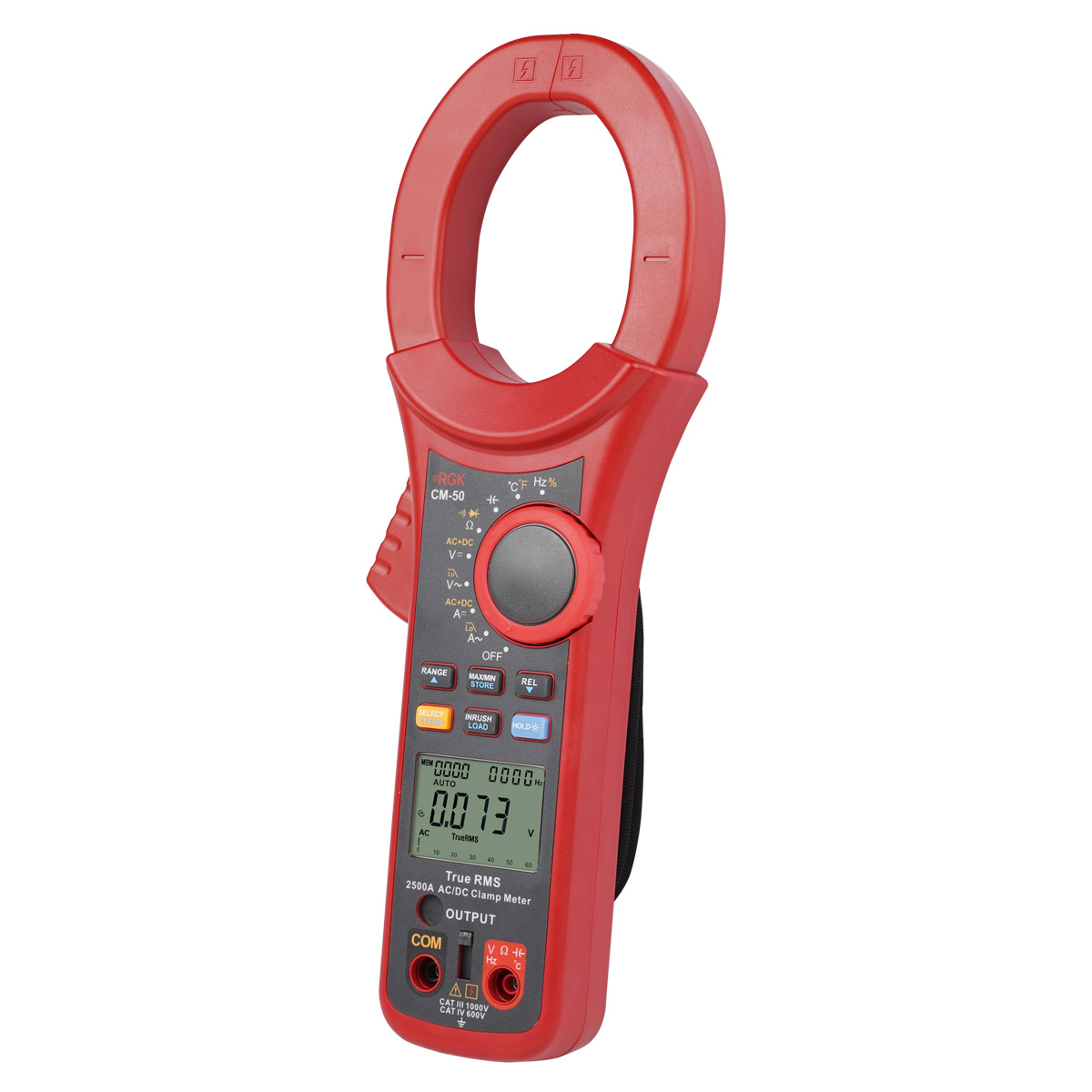

Токоизмерительные клещи RGK CM-50
Токоизмерительные клещи RGK CM-50

  • Клещи токоизмерительные RGK CM-50 - профессиональный прибор для замеров силы тока бесконтактным методом. Широкие измерительные возможности и богатый функционал делают эту модель подходящим выбором для обслуживания промышленного оборудования и сетей.

    Ключевые преимущества

    • Верхний предел рабочего диапазона - 2500A.
    • Возможность работы с проводниками большого сечения - ширина раскрытия захвата до 63 мм.
    • Технология True RMS - точные измерения независимо от формы сигнала.
    • Автоматический выбор рабочего диапазона и типа тока (постоянный или переменный).
    • Функционал мультиметра - определение различных параметров, тестирование компонентов, прозвонка.
    • Память на 1000 значений.

        • LPF

        Встроенный в токовые клещи RGK CM-50 фильтр низких частот необходим для диагностики и ремонта инверторов и оборудования с частотно-регулируемым приводом.

        INRUSH

        Режим INRUSH используется для регистрации пускового тока, исследования переходных процессов и других кратковременных всплесков.

        REL - относительные измерения

        Этот режим используется в тех случаях, когда нужно измерить параметр небольшого номинала или исключить влияние помех на качество результатов. Также помогает оперативно сравнивать полученные показания с контрольными.

        Аналоговый выход

        Аналоговых выход позволяет подключить токовые клещи RGK CM-50 к осциллографу или другому оборудования для наблюдения и анализа формы сигнала.

        Безопасность работ

        Замеры выполняются без прямого контакта с высоконагруженным проводником и без нарушения его целостности. Модель относится к максимальному классу электробезопасности CAT IV 600V и подходит для тестирования оборудования промышленного класса.

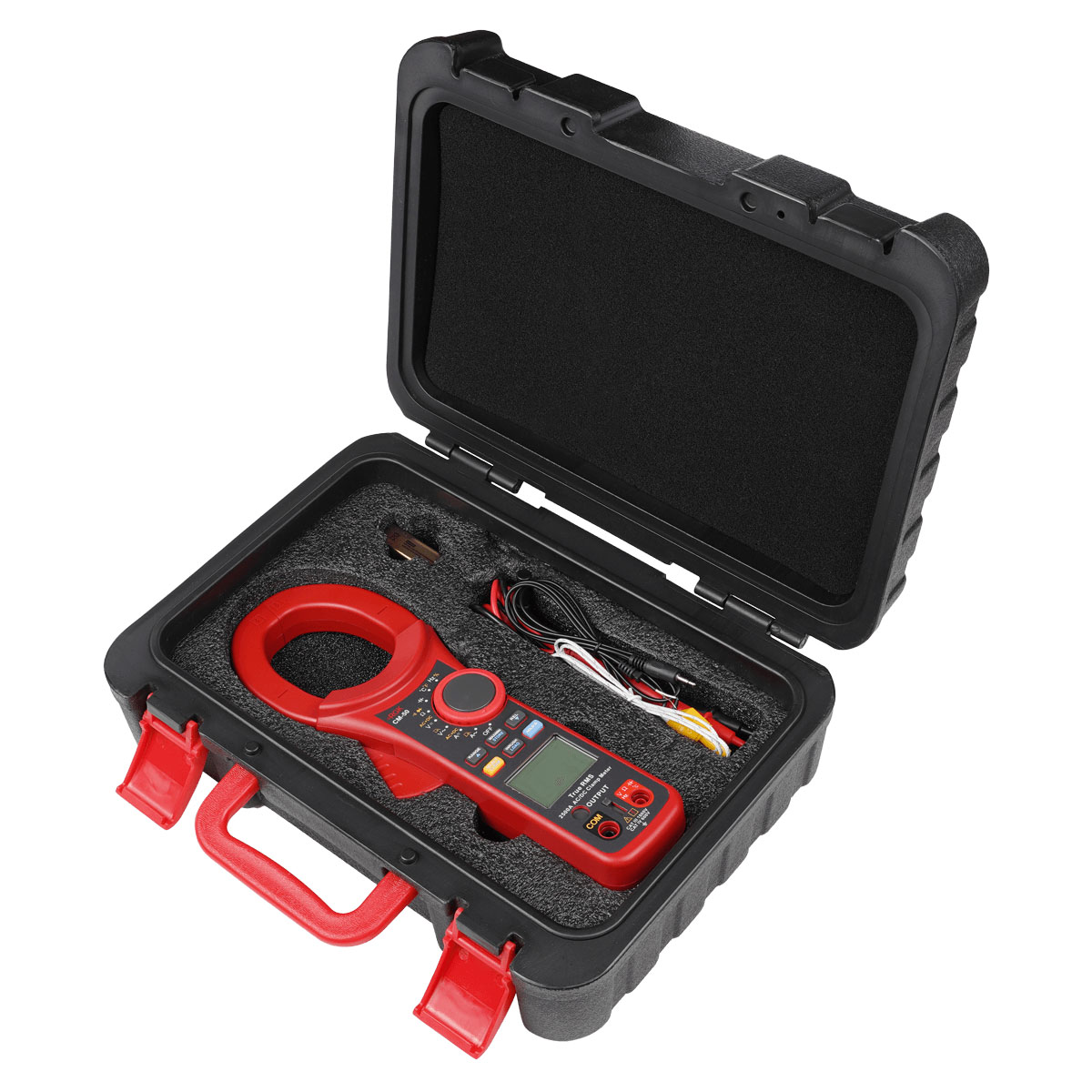

        Мобильный комплект

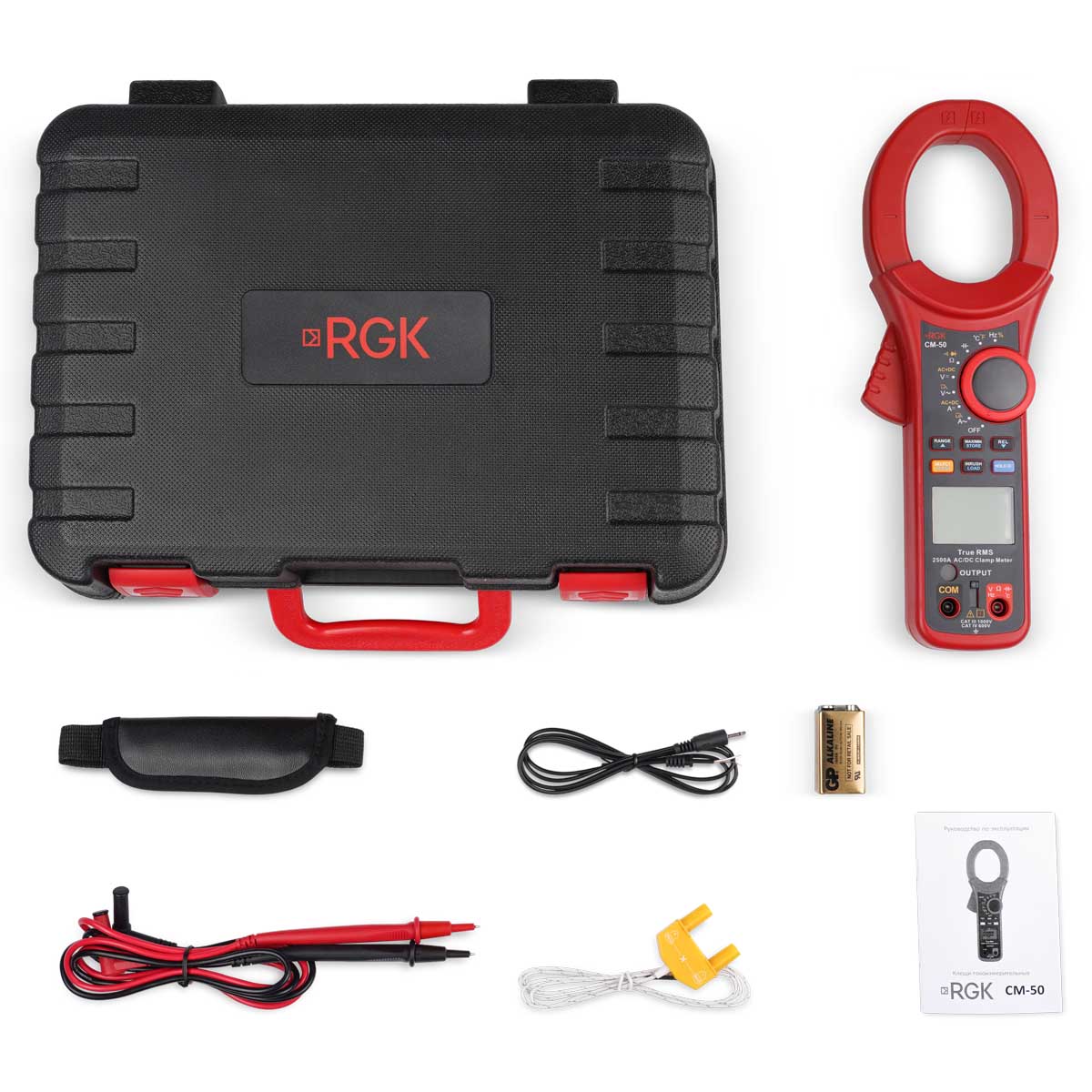

        В набор входит все необходимое для работы - щупы, термопара и провод для аналогового подключения. Комплект токоизмерительных клещей RGK CM-50 поставляется в прочном кейсе - актуальное решение для выездной работы и полевых инспекций на производстве.

    • RGK CM-50
    Параметры измерения силы постоянного тока
    Пределы измерений, АРазрешение (единица младшего разряда (е.м.р.)), АПределы допускаемой основной абсолютной погрешности измерений, А
    6000,1±(0,015●I+5 е.м.р.)
    25001±(0,025●I+5 е.м.р.)
    Примечание – I – измеренное значение переменного тока, А
    Параметры измерения силы переменного тока
    Пределы измерений, АРазрешение (единица младшего разряда (е.м.р.)), АПределы допускаемой основной абсолютной погрешности измерений, А
    6000,1±(0,015●I+5 е.м.р.)
    25001±(0,025●I+5 е.м.р.)
    Примечание – I – измеренное значение переменного тока, А
    Частотный диапазон: 50-60 Гц
    Параметры измерения напряжения переменного тока
    Пределы измерений, BРазрешение (единица младшего разряда (е.м.р.)), BПределы допускаемой основной абсолютной погрешности измерений, B
    6,0000,001±(0,01●U+3 е.м.р.)
    60,000,01
    600,00,1
    10001±(0,012●U+3 е.м.р.)
    Примечание – U – измеренное значение напряжение переменного тока, В
    Частотный диапазон: 40-400 Гц
    Параметры измерения напряжения постоянного тока
    Пределы измерений, BРазрешение (единица младшего разряда (е.м.р.)), BПределы допускаемой основной абсолютной погрешности измерений, B
    6,0000,001±(0,005●U+2 е.м.р.)
    60,000,01
    600,00,1
    10001±(0,01●U+2 е.м.р.)
    Примечание – U – измеренное значение напряжение постоянного тока, В
    Параметры измерения электрического сопротивления постоянному току
    Пределы измеренийРазрешение (единица младшего разряда (е.м.р.)), BПределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм
    600,0 Ом0,1 Ом±(0,012●R+2 е.м.р.)*
    6,000 кОм0,001 кОм±(0,01●R+2 е.м.р.)
    60,00 кОм0,01 кОм
    600,0 кОм0,1 кОм
    6,000 МОм0,001 МОм±(0,012●R+2 е.м.р.)
    60,00 МОм0,01 МОм±(0,015●R+2 е.м.р.)
    Примечание – R – измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм
    * - в режиме относительных измерений
    Параметры измерения электрической ёмкости
    Пределы измеренийРазрешение (единица младшего разряда (е.м.р.))Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ
    60,00 нФ0,01 нФ±(0,03●С+5 е.м.р.)*
    600,0 нФ0,1 нФ±(0,03●С+5 е.м.р.)
    6,000 мкФ0,001 мкФ
    60,00 мкФ0,01 мкФ
    600,0 мкФ0,1 мкФ±(0,04●С+5 е.м.р.)
    6,000 мФ0,001 мФ±(0,05●С+5 е.м.р.)
    60,00 мФ0,01 мФне нормируется
    Примечание – C - измеренное значение электрической емкости, нФ, мкФ, мФ
    * - в режиме относительных измерений
    Параметры измерения температуры с помощью преобразователей термоэлектрических (термопар)по ГОСТ Р 8.585-2001 (термопара типа K)
    Пределы измерений, °СРазрешение (единица младшего разряда (е.м.р.)) , °СПределы допускаемой основной абсолютной погрешности измерений, °С 1)
    от –40 до +401±(0,02●T+10 е.м.р.)
    от +40 до +400±(0,01●T+10 е.м.р.)
    от +400 до + 1000±0,025●T
    Примечание – T – измеренное значение температуры, °С;
    1) – погрешность нормирована без учета погрешности используемой термопары
    Температурный коэффициент
    МодификацияТемпературный коэффициент/°С
    RGK CM-500,1
    Параметры измерения частоты
    Пределы измеренийРазрешение (единица младшего разряда (е.м.р.))Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц
    60,00 Гц0,001 Гц±(0,001●F+3 е.м.р.)
    600,0 Гц0,01 Гц
    6,000 кГц0,0001 кГц
    60,00 кГц0,001 кГц
    600,0 кГц0,01 кГц
    6,000 МГц0,0001 МГц
    40,00 МГц0,001 МГц
    Примечания:
    F – измеренное значение частоты, Гц, кГц, МГц;
    Нижний предел измерений – 10 Гц
    Общие характеристики
    Разрядность дисплея6000
    Отображение полярностиавтоматическое
    Индикация перегрузки"OL" или "-OL"
    Скорость выборки3 измерения в секунду
    Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещейДополнительная погрешность ± 1,0%
    Раскрытие клещей63 мм
    Максимальный диаметр60 мм
    Класс защитыCAT III 1000 В, CAT IV 600 В
    Рабочие условия измерений:
    - температура окружающего воздуха
    - относительная влажность воздуха


    - атмосферное давление
    от 0 до +50 °С
    80% при температуре от 0 до +30 °С
    75% при температуре св. +30 до +40 °С
    85% при температуре св. +40 до +50 °С
    от 84,0 до 106,7 кПа
    Нормальные условия измерений:
    - температура окружающего воздуха
    - относительная влажность воздуха

    от +18 до +28 °С
    80 %
    Температура хранения
    Влажность хранения    		от -20 до +60 °C
    80 %
    Питание1 батарея 6LF22
    Параметры электрического питания:
    - напряжение постоянного тока
    9,0 B
    Габаритные размеры298 х 107 х 47 мм
    Масса0,726 кг
