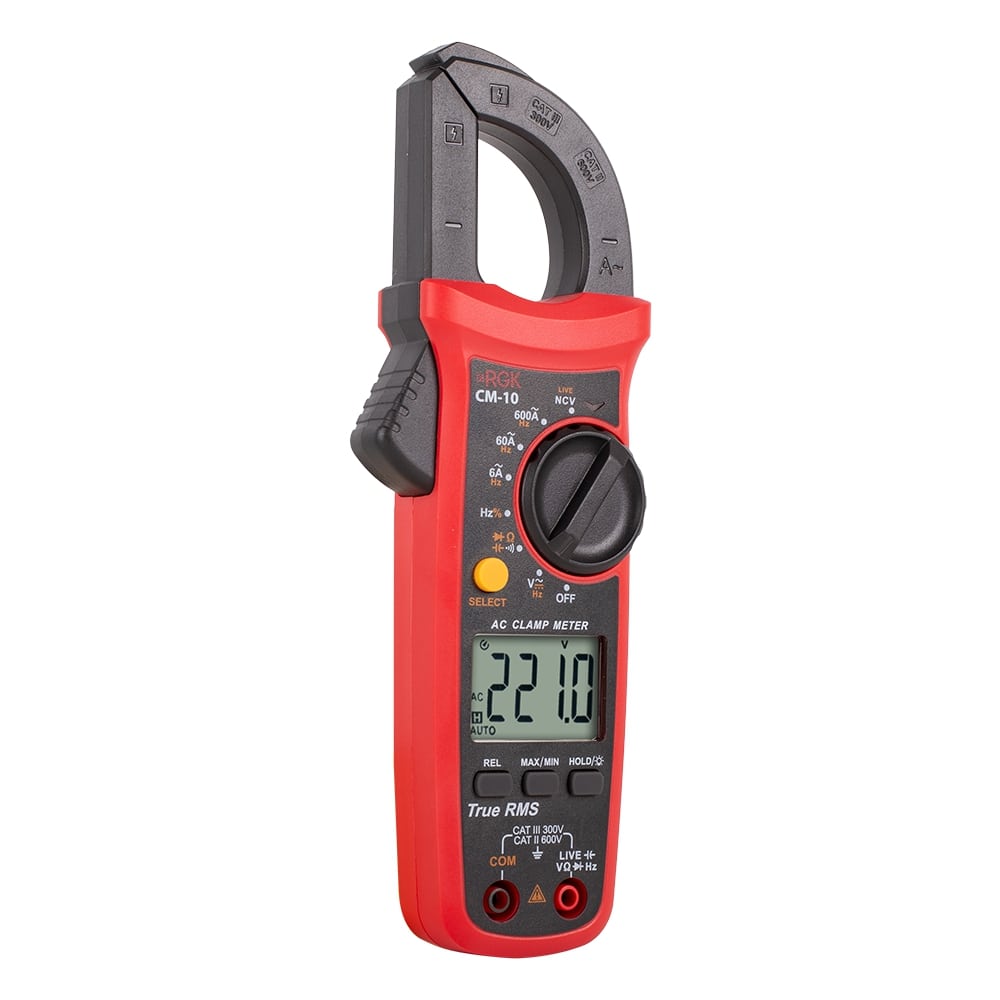

Токовые клещи RGK CM-10
Токовые клещи RGK CM-10

  • Цифровые токовые клещи RGK CM-10 - это удобный и безопасный прибор для измерения больших значений силы переменного тока вплоть до 600А, дополнительно снабженный функционалом мультиметра.. Прибор применяется как для решения профессиональных задач в сфере электроэнергетики, так и для бытовых или любительских измерений.

    Технические особенности

    • Датчик Холла.
    • Максимальный диаметр проводников - 28 мм.
    • Режим отображения пиковых показаний.
    • Возможность относительных измерений с повышенной достоверностью.
    • Функция детектирования напряжения NCV.

    Преимущества клещей

    Основное преимущество токоизмерительных клещей RGK CM-10 заключается в бесконтактном методе замеров, благодаря чему не требуется отключать провода или производить врезку в изоляцию, что особенно важно для проводников, расположенных за пределами помещений. Устройство позволяет быстро проверять ток в толстых силовых кабелях и сравнивать распределение нагрузки в трехфазных сетях.

    Функции мультиметра

    При подключении щупов прибор определяет ноль и фазу, значения сопротивления, тестирует диоды и конденсаторы, а также могут прозванивать цепи. Расчет коэффициента заполнения будет полезен при работе с импульсным оборудованием. Все эти возможности отлично дополняют функционал устройства и помогают проводить комплексные обследования сетей и оборудования.

    Бесконтактное определение напряжения

    Функция NCV работает как детектор напряжения и может применяться, например, для того, чтобы проверить обесточена розетка или нет. Достаточно поднести переднюю часть электроизмерительных клещей RGK CM-10 к силовой линии - и светозвуковая индикация сообщит о наличии сигнала. Дополнительно можно активировать низковольтный режим для фиксации показаний в диапазоне 24 - 72 В.

    Удобно и безопасно

    Полученные значения фиксируются на экране кнопкой HOLD, благодаря чему их удобно заносить в журнал. Клещи защищены от повышенного напряжения по стандартам CAT II 600В/CAT III 300В и могут применяться для диагностики коммутационного оборудования, распределительных щитов и других элементов электросетей. Автоматическое отключение после 15 минут бездействия экономит заряд элементов питания.

    • RGK CM-10
    Параметры измерения силы переменного тока
    Пределы измерений, А Частота, Гц Разрешение (единица младшего разряда (е.м.р.)), А Пределы допускаемой основной абсолютной погрешности измерений, А
    6,000 от 50 до 100 0,001±(0,04*I+10 е.м.р.)
    60,000,01±(0,02*I+10 е.м.р.)
    600,00,1
    Примечание – I - измеренное значение силы переменного тока, А
    Параметры измерения напряжения переменного тока
    Пределы измерений, В Частота, Гц Разрешение (единица младшего разряда (е.м.р.)), В Пределы допускаемой основной абсо-лютной погрешности измерений, В
    6,000 от 45 до 400 0,001±(0,01*U+5 е.м.р.)
    60,000,01±(0,008*U+5 е.м.р.)
    600,00,1
    Примечание – U - измеренное значение напряжения переменного тока, В
    Параметры измерения напряжения постоянного тока
    Пределы измерений Разрешение (единица младшего разряда (е.м.р.)) Пределы допускаемой основной абсолютной погрешности измерений, мВ, В
    600,0 мВ0,1 мВ±(0,007*U+3 е.м.р.)
    6,000 В0,001 В±(0,005*U+2 е.м.р.)
    60,00 В0,01 В±(0,007*U+3 е.м.р.)
    600,0 В0,1 В
    Примечание – U - измеренное значение напряжения постоянного тока, мВ, В
    Параметры измерения частоты
    Пределы измерений Разрешение (единица младшего разряда (е.м.р.)) Пределы допускаемой основной абсолютной погрешности изме-рений, Гц, кГц, МГц
    60,00 Гц0,01 Гц±(0,001*F+4 е.м.р.)
    600,0 Гц0,1 Гц
    6,000 кГц0,001 кГц
    60,00 кГц0,01 кГц
    600,0 кГц0,1 кГц
    10,00 МГц0,01 МГц
    Примечания: F – измеренное значение частоты, Гц, кГц, МГц;Нижний предел измерений – 10 Гц
    Параметры измерения электрического сопротивления постоянному току
    Пределы измерений Разрешение (единица младшего разряда (е.м.р.)) Пределы допускаемой основ-ной абсолютной погрешности измерений, Ом, кОм, МОм
    600,0 Ом0,1 Ом±(0,01*R+2 е.м.р.)
    6,000 кОм0,001 кОм±(0,008*R+2 е.м.р.)
    60,00 кОм0,01 кОм
    600,0 кОм0,1 кОм
    6,000 МОм0,001 МОм±(0,02*R+5 е.м.р.)
    60,00 МОм0,01 МОм
    Примечание – R - измеренное значение электрического сопротивления по-стоянному току, Ом, кОм, МОм
    Параметры измерения электрической емкости
    Пределы измерений Разрешение (единица младшего разряда (е.м.р.)) Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ
    6,000 нФ0,001 нФ±(0,04*C+10 е.м.р.)
    60,00 нФ0,01 нФ
    600,0 нФ0,1 нФ
    6,000 мкФ0,001 мкФ±(0,04*C+5 е.м.р.)
    60,00 мкФ0,01 мкФ
    600,0 мкФ0,1 мкФ
    6,000 мФ0,001 мФ±0,1*C
    60,00 мФ0,01 мФ
    Примечание – C - измеренное значение электрической ёмкости, нФ, мкФ, мФ
    Температурные коэффициенты
    Модификация Температурный коэффициент/°С
    RGK CM-100,1
    Общие характеристики
    Наименование характеристики Значение
    Разрядность дисплея6000
    Отображение полярностиавтоматическая
    Защита от перегрузки600 В RMS
    Индикация перегрузки"OL" или "-OL"
    Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещейдополнительная погрешность ± 1,0%
    Диаметр захвата, мм28
    Рабочая высота над уровнем моря, мдо 2000
    Класс защиты от перенапряженияСАТ II 600 В
    Рабочие условия измерений:
    - температура окружающего воздуха
    - относительная влажность воздуха,     		от 0°С до +50°С
    80% при температуре от 0 до +30 °С
    75% при температуре св. +30°С до +40°С
    45% при температуре св. +40°С до +50°С
    Нормальные условия измерений:
    - температура окружающего воздуха, °С
    - относительная влажность воздуха, %    		от +18°С до +28°С
    от 30 до 80%
    Температура хранения
    Влажность хранения    		от -20°С до +60°С
    до 80%
    Степень загрязнения2
    Питание2 батарейки ААА, 1,5 В
    Параметры электрического питания:
    - напряжение постоянного тока, В    		3
    Габаритные размеры (длина x ширина x высота) 215 x 73 x 37 мм
    Масса, (без батарей)0,226 кг
