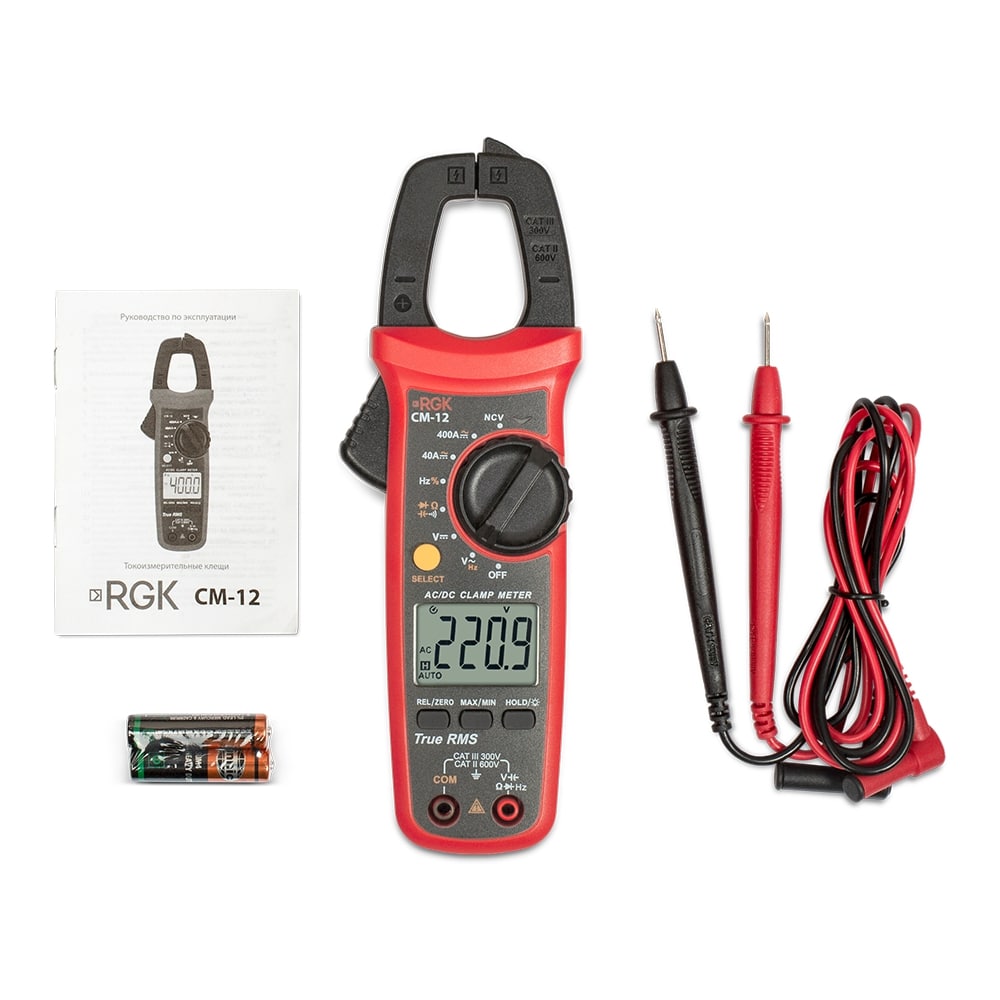

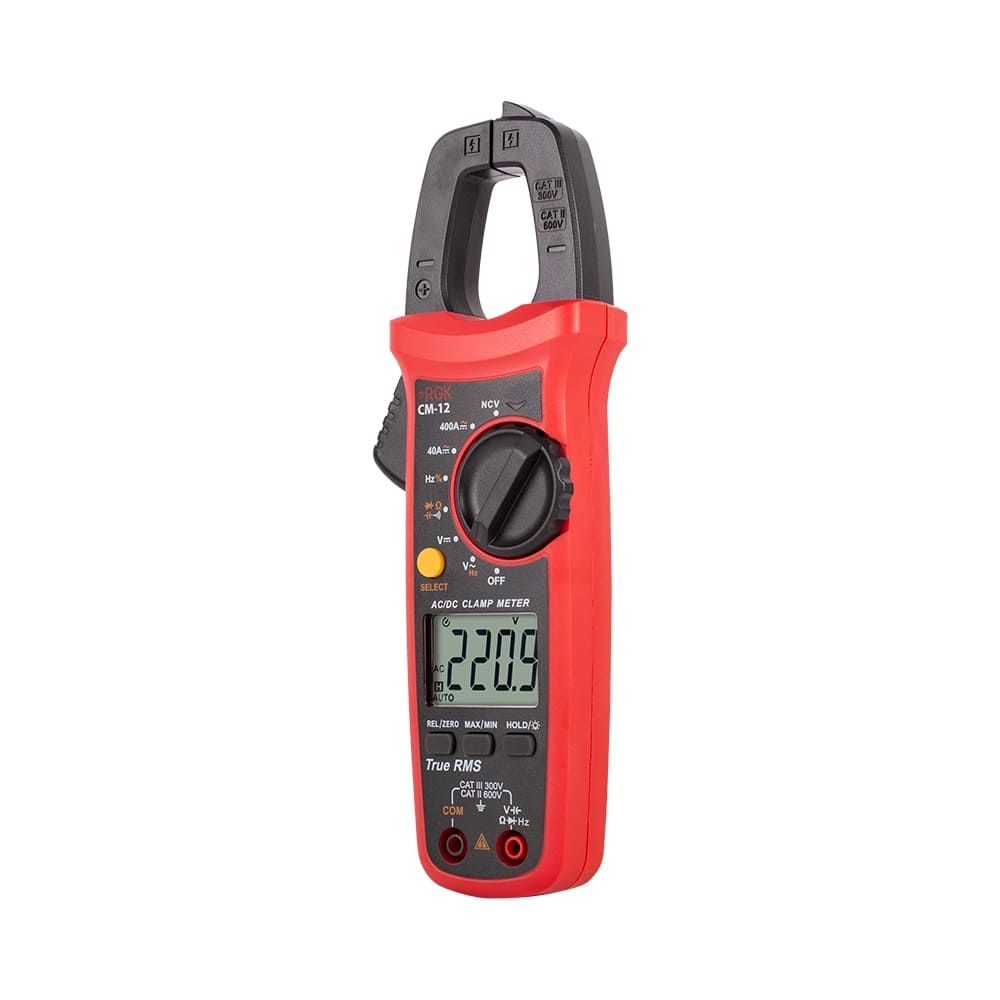

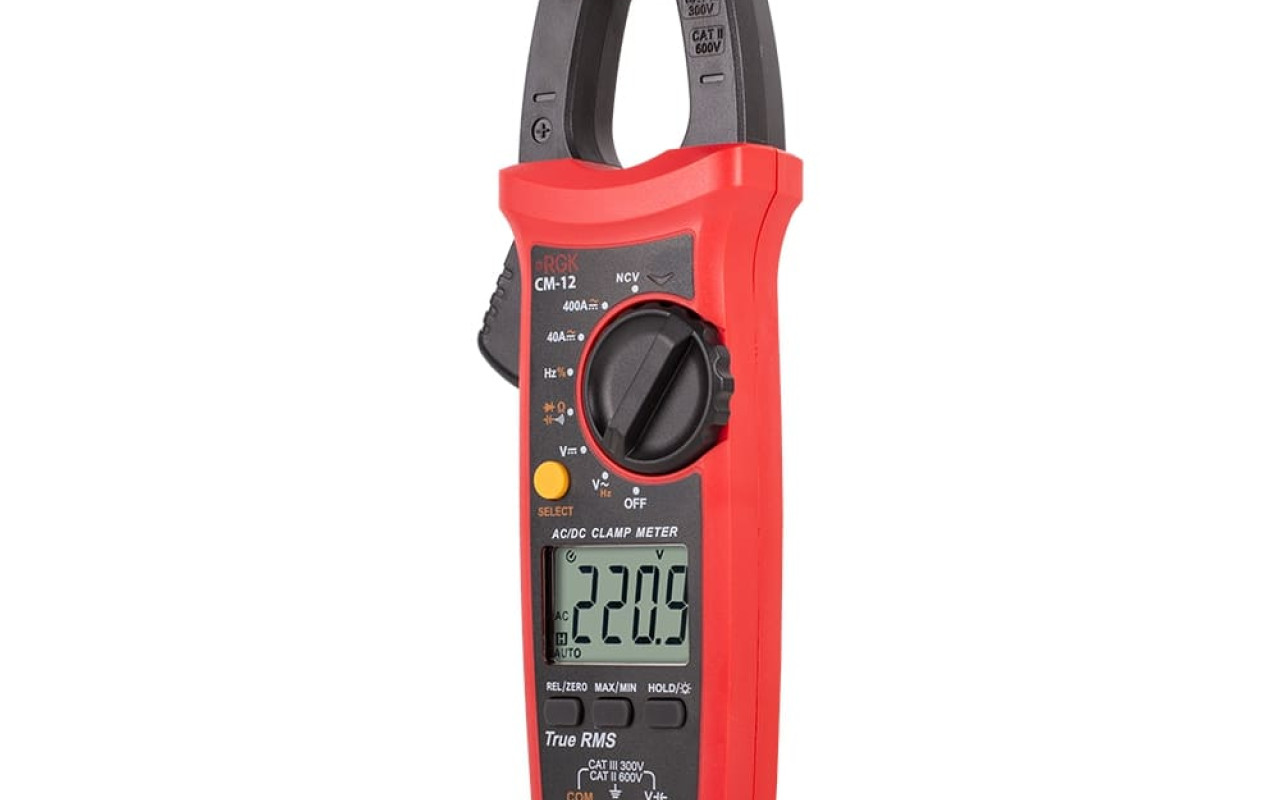

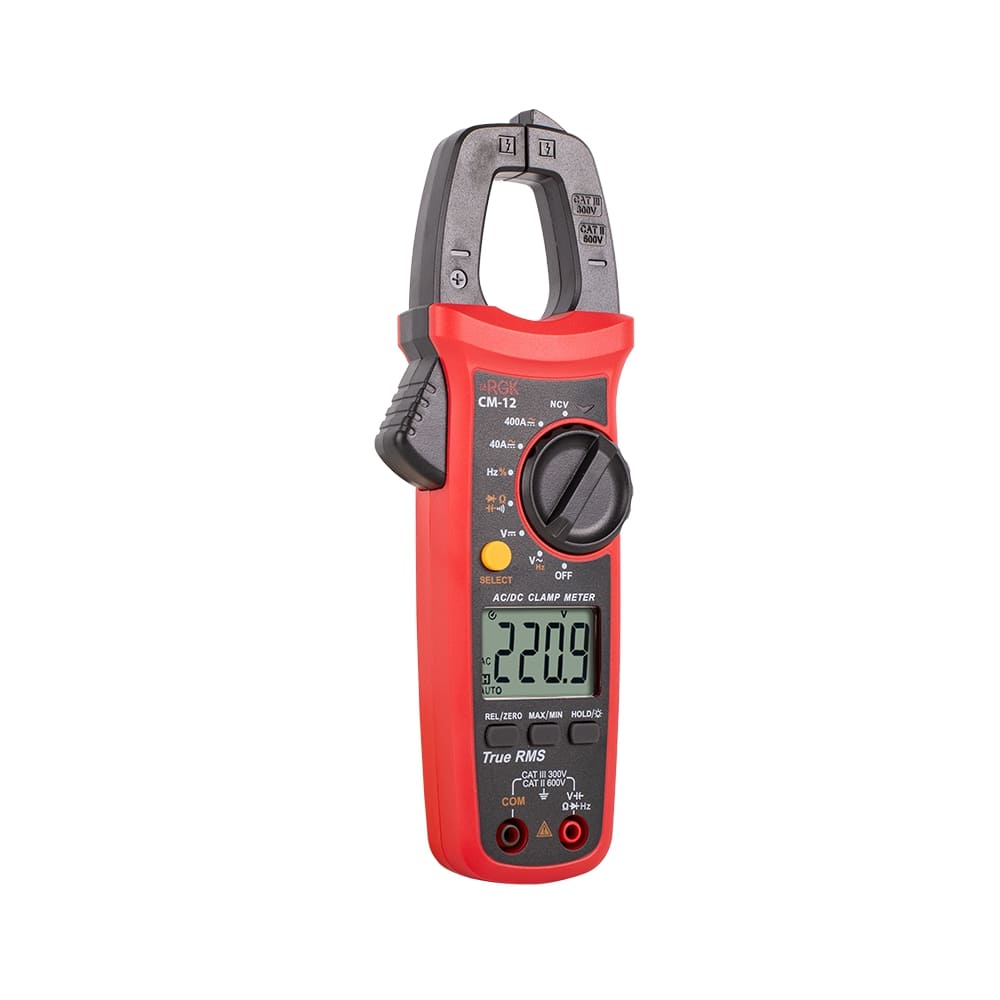

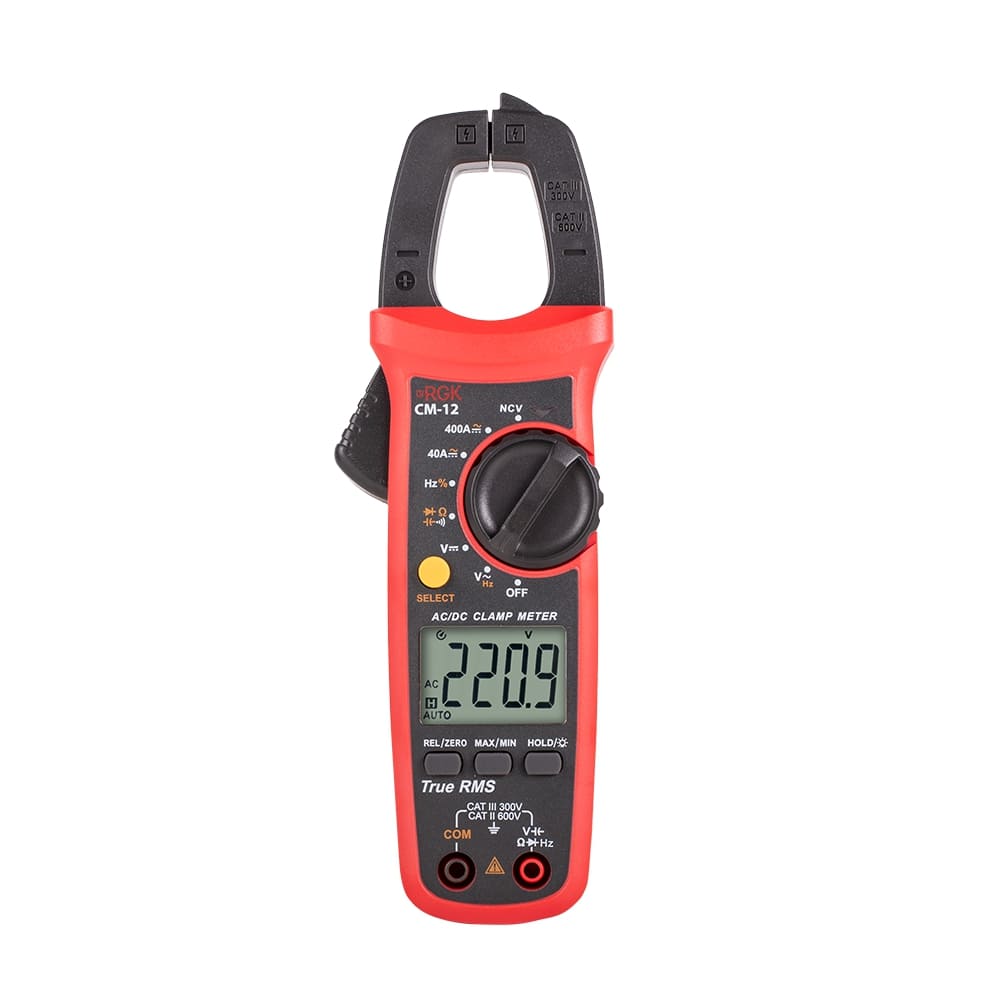

Токовые клещи RGK CM-12
Токовые клещи RGK CM-12

  • Цифровые токовые клещи RGK CM-12 используются для измерения силы тока до 400 А в тех случаях, когда недопустимо повреждение изоляции или приостановка работы электросистемы предприятия. Прибор ориентирован на специалистов сферы энергетики, но может с успехом решать и бытовые задачи по проверке оборудования и электропроводки.

    Технические особенности

    • Режим отображения пиковых показаний.
    • Фиксации значений на экране кнопкой HOLD.
    • Защита от перегрузки с сигнализацией.
    • Автоотключение через 15 мин. бездействия.

    Преимущества клещей

    За счет применения в конструкции датчика Холла можно измерять как постоянный, так и переменный ток. Основное преимущество электроизмерительных клещей заключается в бесконтактном методе замеров, благодаря чему не требуется отключать провода или производить врезку в изоляцию, что особенно важно для проводников, расположенных за пределами помещений. Устройство позволяет быстро проверять ток в толстых силовых кабелях и сравнивать распределение нагрузки в трехфазных сетях.

    Комплексный замер параметров электросетей

    При подключении щупов токоизмерительные клещи RGK CM-12 определяют значения сопротивления, частоты тока, целостность цепи, тестирует диоды и емкость конденсаторов. Расчет коэффициента заполнения будет полезен при работе с импульсным (ШИМ) оборудованием.

    Дополнительные функции

    Функция NCV детектирует напряжение бесконтактным способом и чаще всего используется для поиска ноля и фазы. Прибор можно перевести в низковольтный режим EFLo, если требуется выявить сигнал в диапазоне 24 - 72 В.

    При проверке конденсаторов малой емкости или линий слабого сопротивления результат может искажаться под действием электромагнитных шумов, наводок или потерь на тестовых проводах. Влияние этих эффектов нивелируется за счет сравнения с опорной величиной в режиме REL.

    Безопасность

    Клещи оборудованы специальным барьером, препятствующим соскальзыванию руки в сторону проводника, двойной изоляцией и соответствуют категориям защищенности CAT II 600В/CAT III 300В. Допускается использование электроизмерительных клещей RGK CM-12 для диагностики коммутационного оборудования, распределительных щитов и других элементов электросетей.

    • RGK CM-12
    Параметры измерения силы постоянного тока
    Пределы измерений, А Разрешение (единица младшего разряда(е.м.р.)), А Пределы допускаемой основной абсолютной погрешности измерений, А
    40,000,01±(0,02*I+5 е.м.р.)
    400,0 0,1
    Примечание – I - измеренное значение силы постоянного тока, А
    Параметры измерения силы переменного тока
    Пределы измерений, А Частота, Гц Разрешение (единица младшего разряда(е.м.р.)), А Пределы допускаемой основной абсолютной погрешности измерений, А
    40,00от 45 до 4000,01±(0,02*I+5 е.м.р.)
    400,00,1
    Примечание – I - измеренное значение силы переменного тока, А
    Параметры измерения напряжения постоянного тока
    Пределы измерений Разрешение (единица младшего разряда(е.м.р.)), А Пределы допускаемой основной абсолютной погрешности измерений, мВ, В
    400,0 мВ 0,1 мВ ±(0,007*U+3 е.м.р.)
    4,000 В 0,001 В±(0,005*U+2 е.м.р.)
    40,00 В 0,01 В
    400,0 В 0,1 В
    600 В 1 В
    Примечание – U - измеренное значение напряжения постоянного тока, мВ, В
    Параметры измерения напряжения переменного тока
    Пределы измерений, В Частота, Гц Разрешение (единица младшего разряда(е.м.р.)), В Пределы допускаемой основной абсолютной погрешности измерений, В
    4,000от 45 до 400 0,001±(0,01*U+5 е.м.р.)
    40,00 0,01±(0,008*U+5 е.м.р.)
    400,00,1
    6001
    Примечание – U - измеренное значение напряжения переменного тока, В
    Параметры измерения электрического сопротивления постоянному току
    Пределы измерений Разрешение (единица младшего разряда(е.м.р.)) Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм
    400,0 Ом 0,1 Ом ±(0,01*R+2 е.м.р.)
    4,000 кОм 0,001 кОм±(0,008*R+2 е.м.р.)
    40,00 кОм 0,01 кОм
    400,0 кОм 0,1 кОм
    4,000 МОм 0,001 МОм±(0,025*R+5 е.м.р.)
    40,00 МОм 0,01 МОм
    Примечание – R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм
    Параметры измерения электрической емкости
    Пределы измерений Разрешение (единица младшего разряда(е.м.р.)) Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ
    40,00 нФ 0,01 нФ±(0,04*C+5 е.м.р.)
    400,0 нФ 0,1 нФ
    4,000 мкФ 0,001 мкФ
    40,00 мкФ 0,01 мкФ
    400,0 мкФ 0,1 мкФ
    4,000 мФ0,001 мФ±0,1*C
    40,00 мФ 0,01 мФ
    Примечание – C - измеренное значение электрической емкости, нФ, мкФ, мФ
    Параметры измерения частоты
    Пределы измерений Разрешение (единица младшего разряда(е.м.р.)) Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц
    40,00 Гц0,01 Гц±(0,001*F+4 е.м.р.)
    400,0 Гц 0,1 Гц
    4,000 кГц 0,001 кГц
    40,00 кГц0,01 кГц±(0,001*F+4 е.м.р.)
    400,0 кГц 0,1 кГц
    10,00 МГц 0,01 МГц
    Примечания - F – измеренное значение частоты, Гц, кГц, МГц; Нижний предел измерений – 10 Гц
    Температурные коэффициенты
    Модификация Температурный коэффициент
    RGK CM-12 0,1°С
    Общие характеристики
    Наименование характеристики Значение
    Разрядность дисплея4000
    Отображение полярностиавтоматическая
    Защита от перегрузки600 В RMS
    Индикация перегрузки"OL" или "-OL"
    Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещейдополнительная погрешность ± 1,0%
    Диаметр захвата28 мм
    Рабочая высота над уровнем моря до 2000 м
    Класс защиты от перенапряженияСАТ II 600 В
    Рабочие условия измерений:
    - температура окружающего воздуха,
    - относительная влажность воздуха    		от 0°С до +50°С
    80% при температуре от 0°С до +30°С
    75% при температуре св. +30°С до +40°С
    45% при температуре св. +40°С до +50°С
    Нормальные условия измерений:
    - температура окружающего воздуха
    - относительная влажность воздуха     		от +18°С до +28°С
    от 30 до 80%
    Температура хранения, °С
    Влажность хранения, %    		от -20°С до +60°С
    до 80%
    Степень загрязнения2
    Питание2 батарейки ААА, 1,5 В
    Параметры электрического питания:
    - напряжение постоянного тока, В    		3
    Габаритные размеры,(длина×ширина×высота) 215 x 73 x 37 мм
    Масса, (без батарей)0,215 кг
