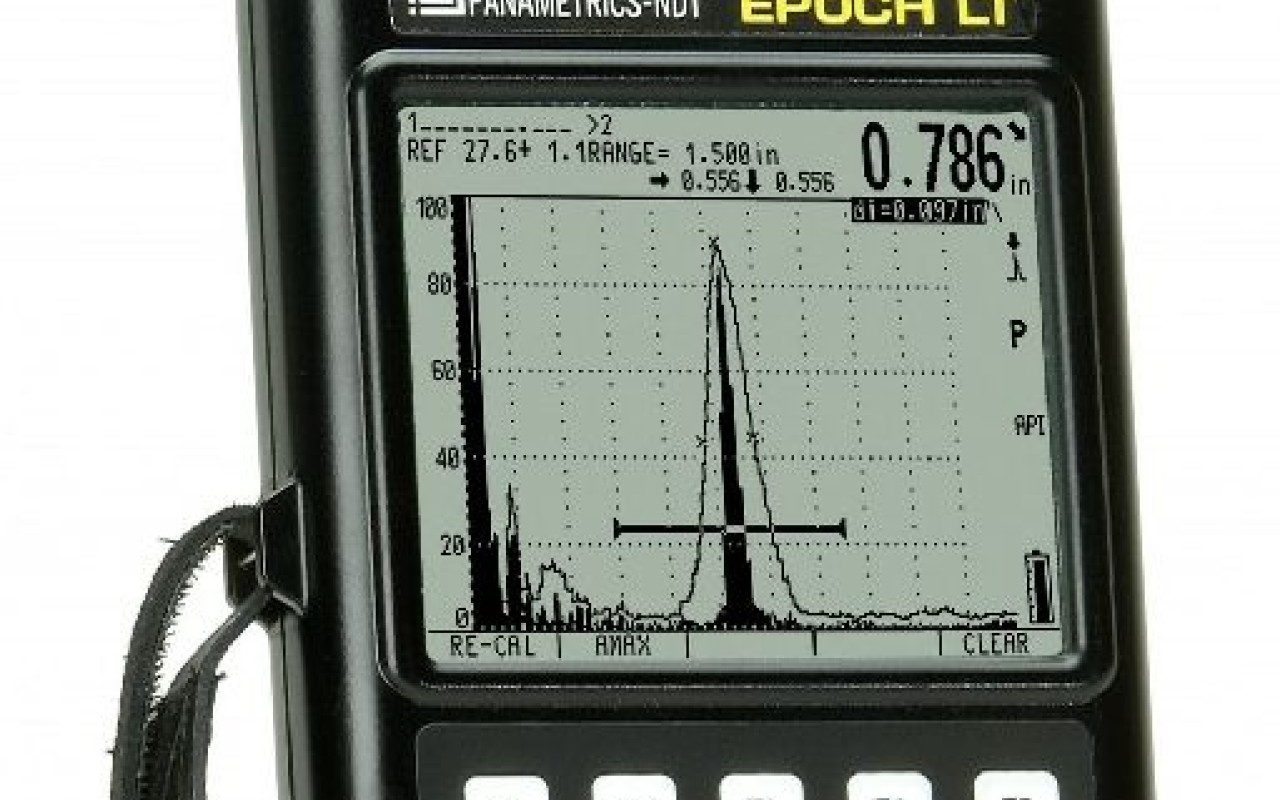

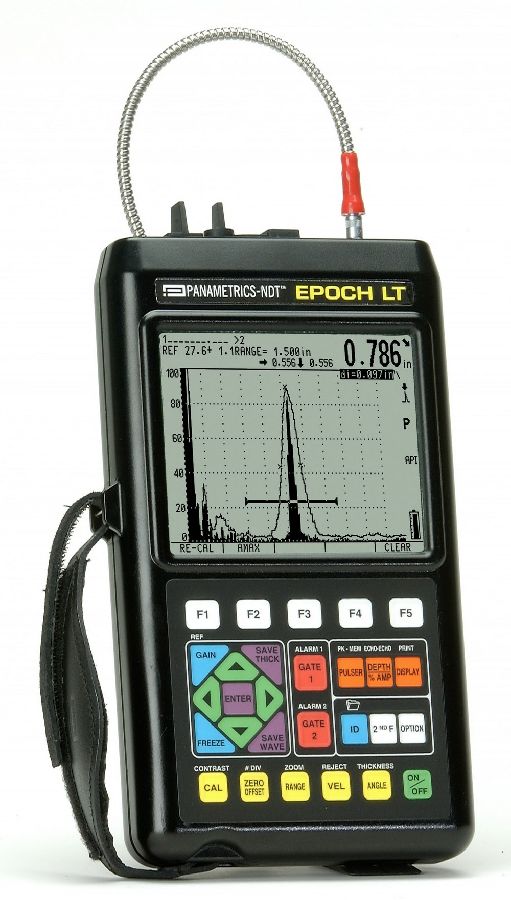

Несмотря на небольшой размер, EPOCH LT обладает множеством эксплуатационных качеств, которые обычно присутствуют в дефектоскопах большого размера. В дополнение к быстрой частоте обновления в 60 Гц, EPOCH LT имеет режим «заморозки дисплея» который фиксирует на дисплее форму волны и данные измерений, функцию запоминания максимума сигнала, которая позволяет одновременное отображение реальной формы волны и максимального значения огибающей A-Scan, режим отображения радио волны, режим сигнализации по выбору:положительный/отрицательный порог или минимальная глубина, автоматическая калибровка датчиков, которая автоматически калибрует смещение нуля и/или скорость. Встроенный числовой регистратор данных легок в использовании и позволяет запоминать до 100 калибровок/2000 значений измерений толщины Опциональная расширенная память позволяет сохранение 500 калибровок /10000 значений измерений толщины. Регистратор данных EpochLT совместим с файлами других приборов серии EPOCH и интерфейсной программой "GageView".

Общие данные:

Жидкокристалический дисплей

320 х 240 пикс.

Частота обновления экрана: 60 Гц

Чувствительность: макс 100дБ, функция контрольного уровня чувствительности с шагом 6 дБ или 0,1 дБ.

Автоматическая калибровка датчиков: автоматическая калибровка смещения нуля и/или скорости

Отсечка: от 0 до 80% полной шкалы с шагом 1%

Еденицы измерения: английские, мет.

Диапазон скорости звука в материале: от 635 до 15240 м/с

Диапазон:

- Стандартный 4 мм - 5000 мм

- Опционально 1 мм - 10000 мм

Угол ввода: фиксированные значения  0, 30°, 45°, 60°, 70°, или произвольный от10     ° до 85° с разрешением 0.1°

Запомининие максимума сигнала: построение огибающей максимумов сигнала

Энергия импульса: низкая (100В), средняя (200В), высокая (300В), максим (400В)

Демпфирование: 50, 60, 150 или 400 Ом Тип импульса: положительная и отрицательная полуволна, детектированный сигнал, радиоимпульс.

Полоса частот: 0,3МГц-20МГц, при 3 дБ.

Методы контроля: эхо-импульсный, зеркально-теневой, раздельно-совмещенный.

Сигнализация: выбираемый положительный/негативный порог или минимальная глубина.

Диапазон рабочих температур:

-10°C до 50°C

Температура хранения: батареи и дисплея.

-40°С до 7 0°С в зависимости от требования к питанию: источник переменного тока 100-1 20В, 200-240В.

Батарея: внутренний перезаряжаемый NiMH аккумулятор 6 В пр и 3000мА-ч

Время работы батареи: номинально 8 часов. Время зарядки 2 часа.

Разъемы кабеля датчиков: LEMO® 00

Клавиатура: британские или международные символы

Языки: выбор с клавиатуры: русский, английский, немецкий, французский испанский, итальянский, японский или язык определенный пользователем

USB - высокоскоростной порт

Размеры: 238мм х 138мм х 38мм

Вес: 1,0 кг с батареей

Требования к ПК: совместимость с операционными системами Microsoft Windows XP , Windows 2000.

Гарантия : один год, не распространяется на батарею. Опционально гарантия на второй год.

РЕГИСТРАТОР ДАННЫХ

• Сохраняет до 100 калибровок и 2000 значений измерения толщины

• Опциональная расширенная память сохраняет до 500 калибровок и 10000 значений измерения толщины

(PN:EPLT/MEM)

СТАНДАРТНЫЙ КОМПЛЕКТ

EPOCHLT микропроцессорный ультразвуковой дефектоскоп u1089 с числовым регистратором данных включая:

• EP 4/MCA мини зарядное устройство

• EP4/BAT перезаряжаемая Ni-MH батарея

• EPLT/CAL-NIST сертификат калибровки института NIST

• EPLT/MAN инструкция по эксплуатации

• 36DLP-CC чемодан для переноски

ОПЦИОНАЛЬНЫЕ АКСЕССУАРЫ

EP4/SC чемодан повышенной прочности PLUS/RPC резиновый защитный чехол

EPLT/DP Защитная пленка ( ЖКД) GageView  ™  интерфейсная программа с USB-кабелем

ОПЦИОНАЛЬНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

DAС (Коррекция амплитуды ВРЧ)

Вычисляет амплитуду сигнала в процентах или децебелах в зависимости от кривой

ВРЧ (A SME, ASME-3 или JIS ) Дефекты одного размера достигаю т максимума вдоль кривой независимо от их положения.

 При пересечении кривой стробированным сигналом включается сигнализация EPLT/DAC

TVG (Изменение усиления в о времени)с 40дБ динамическим диапазоном:

 корректирует расстояние/ амплитуд у в зависимости от затухания в материале.

 Контрольные «эхо» выводятся на стандартный уровень 80% экрана.

PN:E PLT/TVG

Low PRF (30Гц) Уменьшает шумы, устанавливая частоту повторений импульса на 30Гц.

Может быть необходима для инспекции материалов с большой длиной пути ультразвука или высоким затуханием EPLT/LPRF Режим Echo-to-Echo: отображает реальную толщину металла и игнорирует толщину слоя покрытия. Нет необходимости удалять

покрытие. EPLT/ECHO Расширенный диапазон: расширяет пределы стандартного диапазона от 1мм до 4000мм EPLT/RANGE
