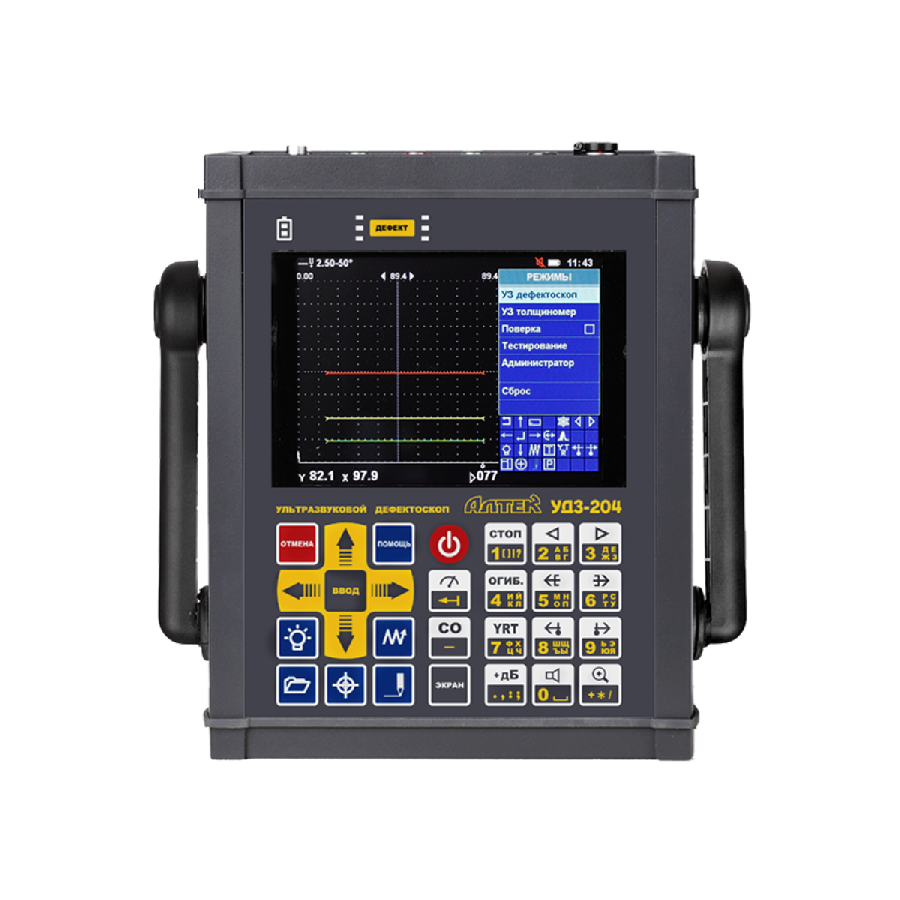

УД3-204 - дефектоскоп общего назначения. Прибор предназначается для проведения ультразвукового контроля, а также используется в качестве толщиномера.

Помимо собственно обнаружения дефектов предусмотрены измерение и регистрация характеристик выявленных дефектов. Сферы использования дефектоскопа УД3-204 - строительство, машиностроение, энергетика, транспорт, металлургическая промышленность и другие отрасли (монтажные и ремонтные работы, режим эксплуатации), нефтегазовая промышленность.

Режимы работы дефектоскопа УД3-204

В дефектоскопе УД3-204 предусмотрен режим контроля акустического контакта, режим «АРД», который позволяет определять эквивалентную площадь выявленного дефекта и производить настройку чувствительности на заданную эквивалентную площадь. Обобщенная АРД-диаграмма, изначально встроенная в дефектоскоп, может быть дополнена АРД-диаграммами для специализированных преобразователей, загружаемых в дефектоскоп с компьютера.

Кроме того, в УД3-204 имеется режим оценки коэффициента затухания УЗ-волн в материале контролируемого объекта (используется в режиме «АРД»), а также режим учета кривизны поверхности, помогающий точно определять координаты дефектов при осуществлении контроля поперек образующей цилиндра.

- металлический ударопрочный корпус

- большой цветной TFT экран повышенной яркости

- два полных электроакустических канала

- частотный диапазон до 25 МГц

- выбор формы зондирующего импульса

- диапазон изменения усиления 120 дБ и ступенчатое изменение амплитуды зондирующего импульса

- динамический диапазон ВРЧ 120 дБ

- построение расчетных криволинейных порогов в виде фрагментов кривых АРД-диаграмм или криволинейных порогов по точкам (DAC-кривых)

- построение кривых ВРЧ по точкам, а также возможность применения расчетных законов ВРЧ

- одна или две развертки на одном экране, режим полного экрана при работе в одноканальном варианте

- плавная регулировка частоты зондирующего импульса

- возможность проведения контроля с одновременной индикацией:

   −  текущих изображений А- и W-развертки

   −  текущего изображения А-развертки и изображения А-развертки из памяти дефектоскопа

   −  обычного изображения А-развертки и А-развертки в режиме «ЛУПА»

   −  изображения А-разверток с радиосигналом и с детектированным сигналом

   −  текущих изображений А- и В-развертки

- наряду с традиционными методами ультразвукового контроля возможность реализации эхо+эхо-зеркального, эхо-теневого, эхо+дельта-метода и других, основанных на использовании двух ПЭП

- полуавтоматическое определение угла ввода луча

- три порога (в том числе криволинейных) для каждой из двух зон временной селекции с трехцветной индикацией срабатывания системы АСД

- полуавтоматическая настройка чувствительности дефектоскопа

- режим «НАСТРОЙКА ПО СТАНДАРТНОМУ ОБРАЗЦУ»

- наличие режима толщиномера

- возможность работы в иммерсионном режиме

- простой вызов наиболее часто встречающихся функций

- текстовое сопровождение настроек и протоколов контроля

- порт связи с компьютером − USB

- специализированная база данных для архивации и систематизации результатов контроля
