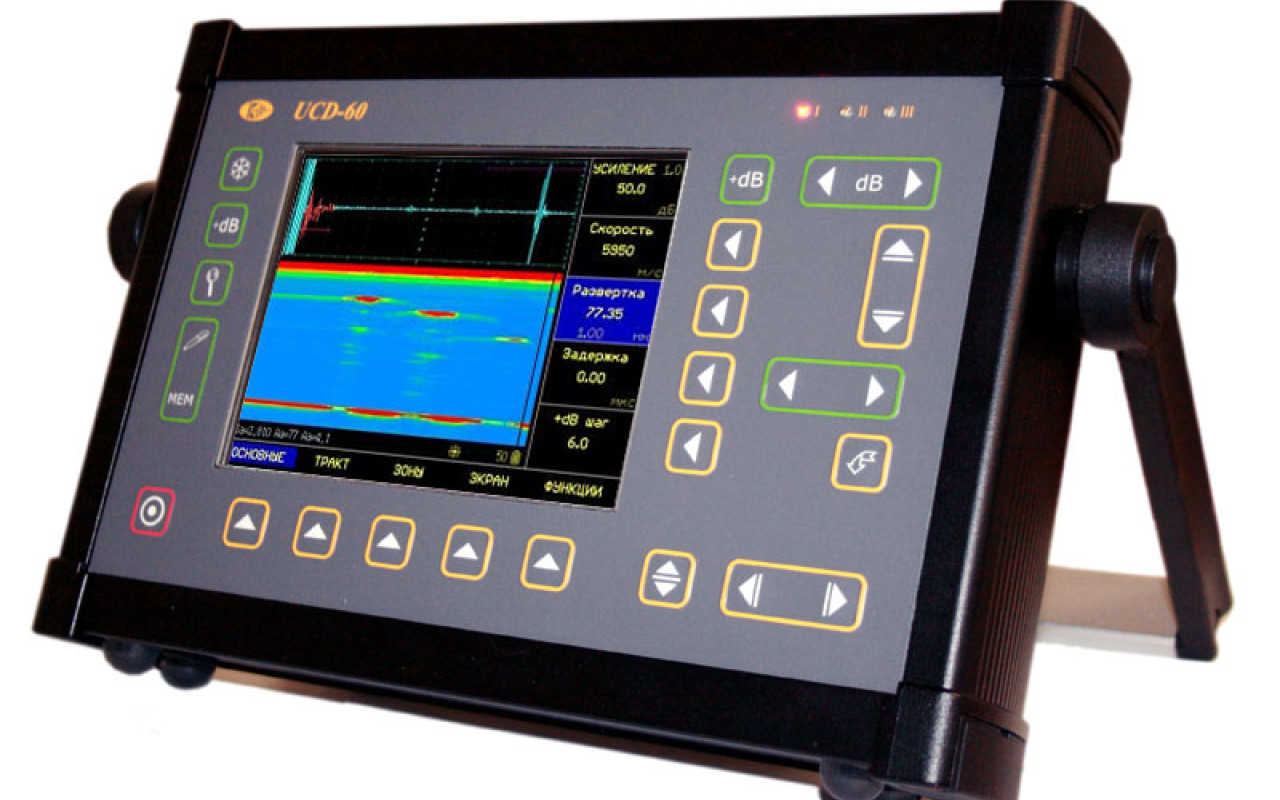

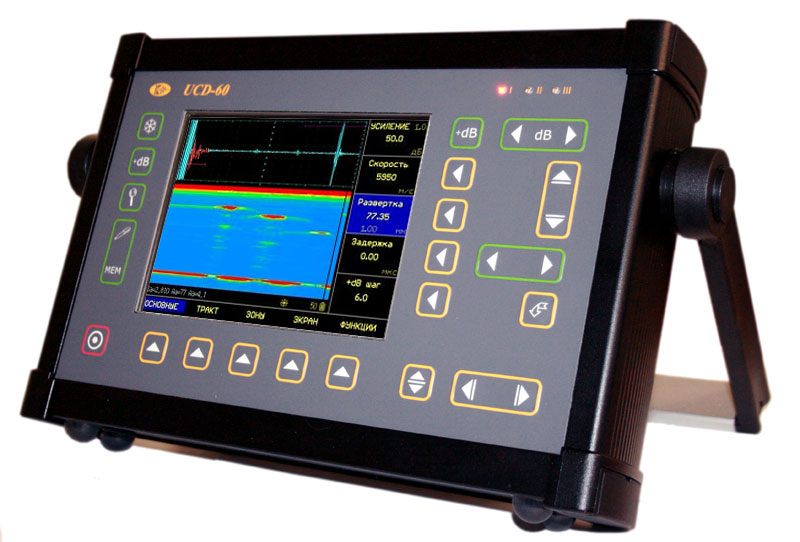

Современный промышленный ультразвуковой дефектоскоп УСД-60 позволяет воспользоваться всем богатством возможностей современной цифровой техники: выводить сигнал в виде А,B -сканов, подключать датчик пути для построения координатной развертки изделия (в специализированных версиях), записывать большой объем данных, автоматически формировать отчеты и протоколы. Позволяет измерять толщину изделий с высокой точностью, проводить ручной, автоматизированный контактный и иммерсионный (специальная и-зона) неразрушающий УЗ контроль.

Универсальная архитектура ультразвукового дефектоскопа УСД-60 позволяет производить на его базе механизированные и роботизированные комплексы контроля (до 32-х каналов)

Ультразвуковой дефектоскоп УСД-60 сочетает в себе последние достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.

Особенности:

• Одновременное отображении амплитуды сигнала, координат дефекта и номера луча
• Отображение ультразвуковых сигналов в недектированном виде
• Высокая разрешающая способность. Измерение времени по "переходу через ноль", значительно увеличивающее точность измерения при УЗ контроле
• Б-скан для более удобной визуализации ультразвукового контроля
• Режим огибающей для надежной фиксации максимума сигнала
• Выделение цветом сигналов в разных зонах, сетки, меню, показаний и прочих элементов экрана.
• Сохранение и просмотр настроек и результатов на экране прибора
• Функция смена цвета фона, позволяющая комфортно работать даже при прямом солнечном свете
• Измерение спектра сигнала
• Функция ВРЧ по 32-м точкам с возможностью регулировки положения и усиления в каждой точке
• Функция АРК/АРД по 32-м точкам с возможностью автоматической оценки размеров не только в пределах экрана,но и во всем диапазоне усиления

Основные отличия

• Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
• Усилитель: широкополосный 0.4 - 20 МГц с высокой разрешающей способностью
• ВРЧ с диапазоном до 70 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам
• Работа с АРД диаграммами, измерение уровня сигнала относительно кривой и режим АСД по АРД
• Частота повторения ЗИ:до 2000Гц
• Измерение спектра сигнала

• Зоны контроля: три независимых, с индивидуальной логикой определения дефекта
• Вывод сигналов в виде А-, В- сканов, С- скана (опционально)
• Возможность подключения датчика пути (опционально)
• Подключение многоканального коммутатора (опционально)
• Интерфейс Ethernet
• Питание: Li-ion аккумулятор или внешний блок питания
• до 6-8 часов работы от аккумулятора
