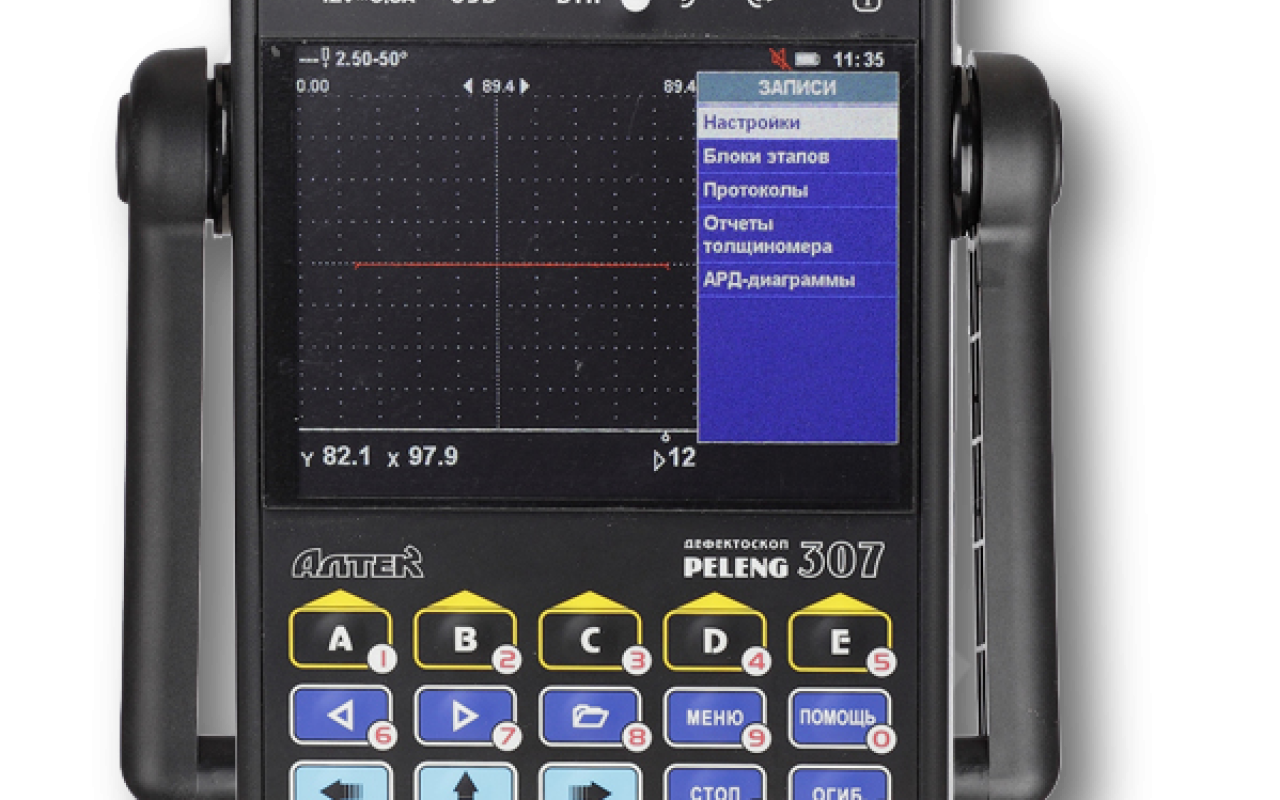

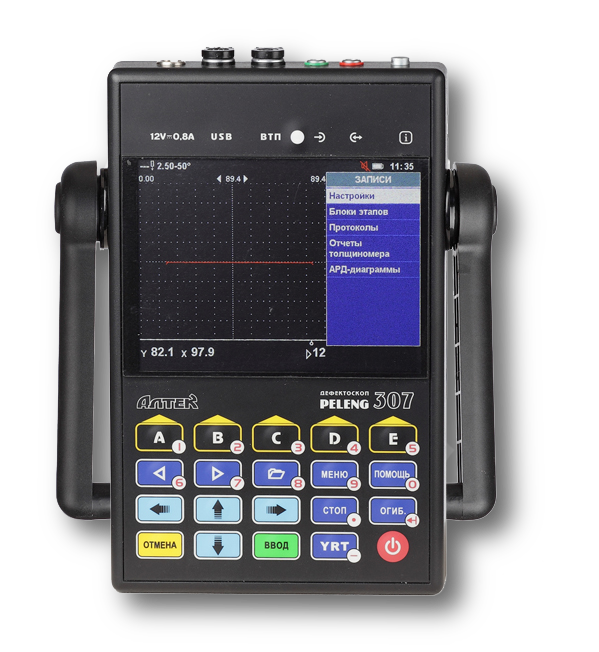

Дефектоскоп УД3-307ВД (PELENG-307) - прибор неразрушающего контроля, в основу функционирования которого положены технологии ультразвуковой и вихретоковой дефектоскопии.

Семейство дефектоскопов «PELENG», в составе которого выпускается УД3-307ВД - это линейка ультразвуковых, вихретоковых и комбинированных дефектоскопов, которые за годы эксплуатации зарекомендовали себя как приборы, в полной мере отвечающие современным требованиям приборостроения и дефектоскопии.

Помимо универсальности, дефектоскоп УД3-307ВД отличается компактностью и малым весом (не более 1,35 кг) и сохраняет работоспособность в широком диапазоне температур (-25С … +50С). Удобство работы с прибором обеспечивает продуманный интерфейс: цифровая клавиатура, расположение функциональных кнопок непосредственно под экраном (одна кнопка – одна функция), возможность автоматического запоминания настроек и протоколов, защита результатов контроля и настроек от несанкционированного удаления. Прибор способен работать также в качестве толщиномера.

Ультразвуковой дефектоскоп

- частотный диапазон 0,4 .. 10 МГц

- работа как с отечественными, так и с зарубежными преобразователями

- А-развертка

- В-развертка (визуализация  контролируемого сечения)

- W-развертка (изображение  хода лучей с указанием мест расположения дефектов)

- автоматическая установка длительности развертки в зависимости от длительности зоны контроля

- обобщенные АРД (AVG, DGS) -диаграммы используются для:

1) настройки на выявление дефектов заданного эквивалентного размера (по боковому отверстию, донной или фокусирующей поверхности)

2) автоматического определения эквивалентного размера выявленного дефекта

3) автоматического расчета временной регулировки чувствительности или криволинейного порога

- индивидуальные АРД (AVG, DGS) -диаграммы для раздельно-совмещенных и прочих преобразователей, для которых нельзя использовать обобщенную АРД-диаграмму

- три уровня чувствительности (поисковый, оценочный, браковочный) в виде трех разноцветных порогов на экране

- автоматическое или ручное измерение характеристик дефекта (координаты, условные и эквивалентные размеры)

- автоматическая установка скорости ультразвуковых колебаний в зависимости от угла ввода преобразователя и выбранного материала

- автоматическая (по выделенным сигналам) или ручная настройка временной регулировки чувствительности (ВРЧ, TVG). Максимальное количество точек ВРЧ – 64

- режим учета кривизны поверхности изделия при расчете координат дефекта

- режим оценки затухания

- слежение за акустическим контактом

- две зоны контроля

- полуавтоматическая настройка глубиномера и чувствительности

- возможность просмотра сигнала в непродетектированном виде

- корректировка частоты следования зондирующих импульсов (20…5000 Гц)

- вспомогательные режимы стоп-кадр, огибающая – включение одной кнопкой

- возможность работы с DAC-кривыми

- автоматическое определение параметров преобразователя при прикосновении им к специальному контакту на коммутационной панели дефектоскопа

Ультразвуковой толщиномер

- разрешающая способность  до 0,01 мм

- минимальная измеряемая толщина 0,8 мм

- измерения по первому донному сигналу или по двум донным сигналам контролируемого сечения

- измерения толщины материала без учета толщины покрытия

- наличие А-развертки, позволяющей производить измерения в сложных случаях

- создание отчетов о измерении толщины в виде таблицы

Вихретоковый дефектоскоп

- Предназначен для выявления поверхностных и приповерхностных дефектов в электропроводящих материалах (сталь, алюминий, титан и т.п.)

- Информация представляется в виде бегущей развертки или комплексной плоскости

- автоматическая остановка развертки при удалении преобразователя от объекта контроля

- динамический и статический режимы контроля

- слабая зависимость сигнала от наклона преобразователя

- специальные насадки для сохранения перпендикулярного положения преобразователя на криволинейных поверхностях

Интерфейс

- функциональные кнопки под экраном

- цифровая клавиатура

- принцип «одна кнопка – одна функция»

- автоматическое запоминание номеров последних используемых настроек, блоков настроек и протоколов

- защита паролем результатов контроля и настроек от случайного удаления
