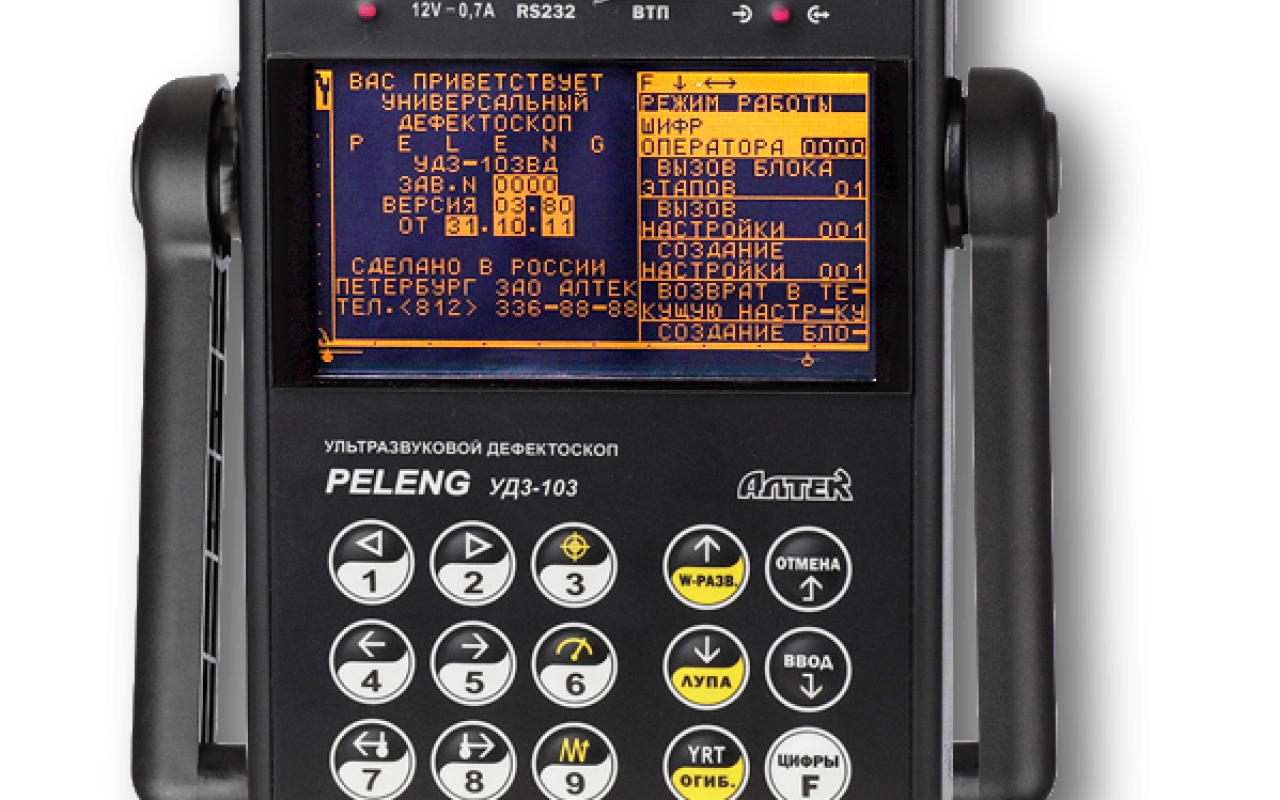

УД3-103ВД - это модификация в семействе дефектоскопов «PELENG», обеспечивающая возможность комбинированного контроля с использованием ультразвуковой и вихретоковой технологии выявления дефектов.

Энергонезависимая память дефектоскопа позволяет хранить настройки, протоколы разверток и отчеты о контроле, обеспеченные кодовой защитой от несанкционированного изменения параметров или удаления. Реализована также возможность подключения дефектоскопа к персональному компьютеру для сохранения результатов контроля в единой базе данных.

Дефектоскоп УД3-103 выпускается в нескольких версиях, адаптированных для использования прибора в газовой, нефтяной и судостроительной промышленности, а также в версии «универсальная» - как дефектоскоп общего назначения. Все дефектоскопы семейства «PELENG» официально разрешены к использованию в качестве приборов неразрушающего контроля на территории России, Украины, Беларуси и Казахстана.

Специализированные версии:

- для нефтяной и газовой промышленности (ВСН-012 и другие инструкции по контролю трубопроводов, в том числе полиэтиленовых)

- для судостроительной промышленности (контроль сварных швов и основного металла стальных, алюминиевых и титановых корпусов судов)

- для приемочного контроля железнодорожных осей и колес (в соответствии с РД 32.144-2000 и сопутствующими документами)

Представление информации на экране:

- А-развертка

- В-развертка (визуализация контролируемого сечения)

- W-развертка (изображение хода лучей с указанием мест расположения дефектов)

- характеристики дефекта (координаты, эквивалентная площадь или диаметр, коэффициент выявляемости, амплитуда сигнала). Максимальный сигнал выделен автоматической измерительной меткой

- измерение параметров любого сигнала в ручном режиме (ручная измерительная метка)

- одновременное отображение двух стробов, каждый из которых может работать по эхо, теневому или зеркально-теневому методам

- автоматическая световая и звуковая сигнализация дефекта

Автоматические режимы:

- длительность развертки может быть установлена дефектоскопом автоматически, исходя из длительности строба.

- установка скорости ультразвуковых колебаний в зависимости от выбранного материала и угла ввода

- корректировка частоты следования зондирующих импульсов

- полуавтоматический режим настройки глубиномера и чувствительности

Сервисные режимы и функции:

- СТОП-КАДР заморозка всех сигналов на экране

- ОГИБАЮЩАЯ все пришедшие сигналы остаются на экране

- ЛУПА просмотр участка А-развертки в увеличенном масштабе

- РАДИОСИГНАЛ просмотр сигнала в недетектированном виде

- УЧЕТ КРИВИЗНЫ автоматический учет кривизны поверхности объекта контроля при расчете координат дефекта

Режим вихретоковый контроль:

Дефектоскопы "PELENG" позволяют проводить не только ультразвуковой, но и вихретоковый контроль. С его помощью можно обнаруживать поверхностные и подповерхностные дефекты, например, трещины с раскрытием несколько микрон в объектах из электропроводящих материалов.

Особенности режима

- частотный диапазон до 100 кГц

- динамический и статический режимы контроля

- сохранение протокола контроля в памяти дефектоскопа и его передача в ПЭВМ

Режим толщиномер:

- разрешающая способность до 0,01 мм

- минимальная измеряемая толщина 0,8 мм

- измерения по первому донному сигналу или по двум донным сигналам

- наличие А-развертки, позволяющее производить измерения в сложных случаях (большое затухание, высокий уровень шумов, наличие расслоений, измерения через покрытие и т.п.)

Энергонезависимая память:

- в память дефектоскопа можно записать протокол А-, В-развертки, отчет о контроле (в виде таблицы), отчет толщиномера

- память дефектоскопа может содержать до 400 настроек

- кодовая защита настроек от несанкционированного удаления или изменения параметров

- для реализации многоэтапного контроля настройки можно объединить в блоки. При этом переход от одной настройки в блоке к другой происходит по нажатию одной кнопки

- возможность подключения дефектоскопа к ПЭВМ и сохранения результатов контроля в базе данных

Встроенная обобщенная АРД-диаграмма позволяет:

- настроить дефектоскоп на выявление дефектов заданного эквивалентного размера (эквивалентной площади или эквивалентного диаметра)

- автоматически определять эквивалентную площадь или эквивалентный диаметр для любого обнаруженного дефекта

- использовать для настройки отражатель в виде бокового сверления, донной или фокусирующей поверхности. Отражатель может иметь любые размеры и быть расположенным на произвольной глубине

- автоматически настраивать временную регулировку чувствительности (ВРЧ) или криволинейный порог для объектов контроля больших размеров
