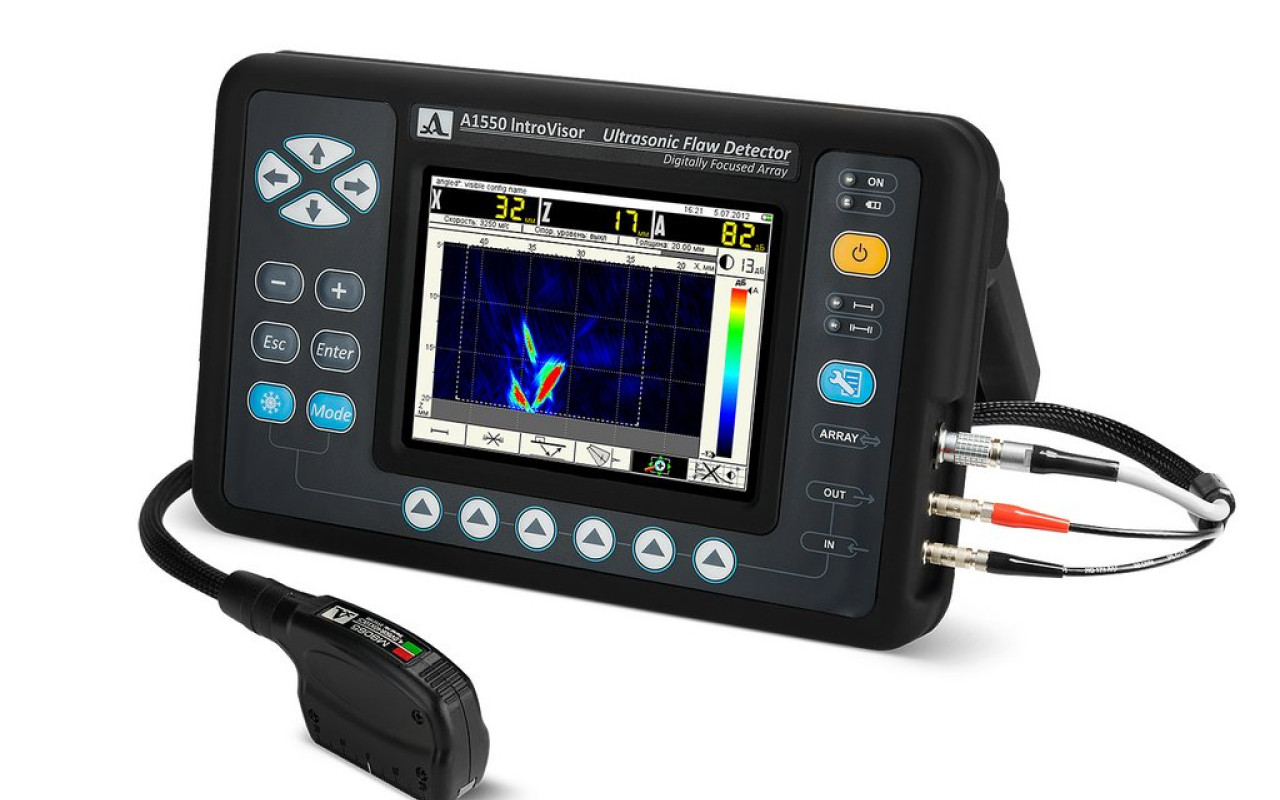

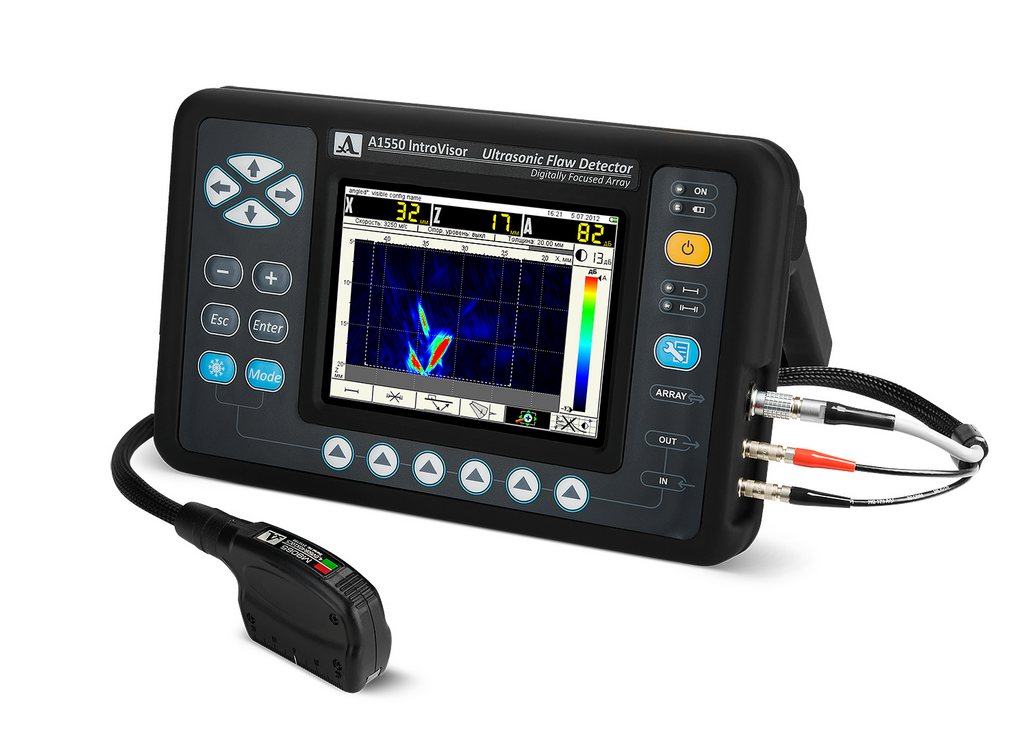

Быстрота и эффективность

• Оперативный и высокопроизводительный поиск дефектов в сварных швах, в изделиях из металлов, пластмасс и композитов с подробным документированием полученных результатов.
• Обеспечение визуализации внутренней структуры объекта контроля в режиме реального времени с частотой смены изображения 25 кадров в секунду.
• Возможность проведения ультразвукового контроля вдоль линии сварного шва без поперечного сканирования, за счет большого размера апертуры антенных решеток и сканирования виртуальным фокусом на дальние расстояния, что существенно сокращает время на подготовку околошовной поверхности сварных соединений, повышая высокопроизводительность контроля.
• Обеспечение высокой частоты смены изображений на экране, при которой скорость сканирования вдоль сварного соединения может достигать 50 мм/с.

Высокая достоверность контроля

• В основе работы дефектоскопа-томографа лежит принцип цифровой (вычислительной) фокусировки антенной решетки (ЦФА) с получением томограмм сфокусированных в каждую точку сечения, что обеспечивает наилучшее пространственное разрешение и максимальную чувствительность во всей визуализируемой области, а также высокую производительность контроля.
• Обеспечение чувствительности к различным типам несплошностей.
• Отображение образов вертикально-ориентированных дефектов.

Универсальность и портативность

• Возможность работы как в режиме томографа (В-СКАН), так и в режиме классического дефектоскопа (А-СКАН).
• Возможность работы в режиме сканирования вдоль линии сварного шва (С-СКАН) с последующей записью полученных результатов в память прибора.
• Небольшие габаритные размеры.
• Вес прибора всего 1,9 кг.
• Быстросменный литиевый аккумулятор на 8 часов работы.
• Большой цветной дисплей обеспечивает представление, как графического образа сечения, так и результатов измерения координат и уровней сигналов.
• Защитный чехол, а также комплект ремней «hands free» делают этот прибор удобным инструментом для работы в труднодоступных местах.
• Работоспособность при температурах от – 10° до +55 °С позволяет комфортно и эффективно проводить контроль как в цеховых условиях и лабораториях, так и в тяжелых полевых условиях.
• Энергонезависимая память для записи томограмм и эхо-сигналов, с возможностью просмотра на ПК без специального программного обеспечения.
• Связь по USB для вывода записанных данных на внешний компьютер.
• Специализированное программное обеспечение для приема данных из прибора, дальнейшей обработки, документирования в виде томограмм и эхо-сигналов с параметрами контроля и последующего архивирования.

• Функция А-СКАН в режиме ТОМОГРАФ позволяет визуализировать импульс А-Скана сигнала, строящийся по управляемой линии сечения, а также определять глубину залегания найденных дефектов и координаты угла ввода, что дает возможность правильного и оперативного выбора одиночного преобразователя при переключении прибора в режим ДЕФЕКТОСКОП.
• Измерение уровня сигналов и определение координат отражателей в каждой точке томограммы.
• Установка масштаба и положения области визуализации относительно антенной решетки.
• Полностью настраиваемые два двумерных строба для автоматического определения координат дефектов.
• Оперативное управление контрастностью томограммы.
• Выбор цветояркостной шкалы.
• Формирование, сохранение и выбор конфигураций настроек прибора под конкретный объект контроля.
• Запись томограмм и эхосигналов в память и их просмотр.
• Полуавтоматическая настройка чувствительности по стандартным образцам.
• Двумерная система пространственной регулировки чувствительности (ПРЧ) позволяет вести поиск и оценку малых дефектов по существующим нормативным документам, а также корректно оценивать размеры дефектов по всей контролируемой толщине объекта контроля.
• Контроль в системе трехуровневой оценки величины отражателя: «поиск-контроль-брак» с цветовой градацией уровней образов томограммы и автоматическим сравнением их с опорным уровнем.
• Сканирование вдоль линии сварного шва антенной решеткой с установленным на ней датчиком пути (поставляется опционально) позволяет в режиме реального времени получать наглядное и достоверное представление о внутренней структуре объекта контроля в виде С- и D- Сканов.

Режим ТОМОГРАФ

Обеспечивает работу прибора с АР и формирование томограмм в реальном масштабе времени. При работе в томографическом режиме на экран выводится не только томограмма (В-Скан), но и служебная информация, включая стробы, курсоры, цифровые индикаторы и т.д.

После обнаружения дефектов обеспечивается возможность оценки их реальных или эквивалентных размеров следующими методами: классическим (сравнение с амплитудой сигнала от контрольного отражателя) и дефектометрическим (измерением координат характерных точек образа дефекта и расстояний между ними непосредственно по реконструируемому изображению).

Режим СКАННЕР

Обеспечивает работу прибора с АР и датчиком пути, при сканировании вдоль линии сварного шва.

На экран прибора выводятся томограммы C- и D- типа в реальном масштабе времени.

После обнаружения дефектов обеспечивается возможность оценки их реальных размеров с помощью курсора, перемещаемого в трех координатах (расстояние, длина, глубина), что существенно упрощает получение информации о месте расположения и протяженности выявленных дефектов.

Существует возможность вывода на экран прибора томограмм В-типа при перемещении вертикально-ориентированного курсора по реконcтруированному изображению для наглядного отображения внутренней структуры объекта контроля.

Режим ДЕФЕКТОСКОП

Обеспечивает работу прибора в качестве классического дефектоскопа с наклонными и прямыми преобразователями. При этом сигналы выводятся на экран в виде А-Скана.

В данном режиме прибор обладает всеми функциями, характерными для современного цифрового дефектоскопа (встроенные АРД-диаграммы, ВРЧ и DAC - кривые, цифровая многоуровневая система АСД, программируемая форма зондирующего импульса и пр.).

Функция НАСТРОЙКА

Используется для выбора и установки параметров и рабочей конфигурации.

Существует возможность создания и сохранения ряда рабочих конфигураций под различные объекты контроля. Возможность задания имени объекта и технических параметров, с последующим выбором их из памяти прибора перед началом контроля.

• М9060 4.0V0R40X10CL - 16 элементная АР продольных волн с центральной рабочей частотой 4 МГц и сектором обзора ±30°. Применяется для контроля основного тела металлических и пластиковых конструкций.
• М9065 4.0V60R40X10CS - 16 элементная АР поперечных волн с центральной рабочей частотой 4 МГц и сектором обзора от 35° до 80°. Применяется для контроля сварных швов (в том числе аустенитных). Особенностью данной АР является отсутствие большой преломляющей призмы.
• Антенная решетка M9170 4.0V70R26X10CS - 16 элементная АР поперечных волн с центральной частотой 4МГц и сектором обзора от 35° до 80°. Применяется для контроля сварных швов. Особенностью данной АР является укороченная акустическая апертура 26х10 мм.
• Антенная решетка M9171 4.0V0R26X10CL - 16 элементная АР продольных волн с центральной частотой 4МГц и сектором обзора ±30°. Применяется для контроля основного тела металлических и пластиковых конструкций. Особенностью данной АР является укороченная акустическая апертура 26х10 мм.
